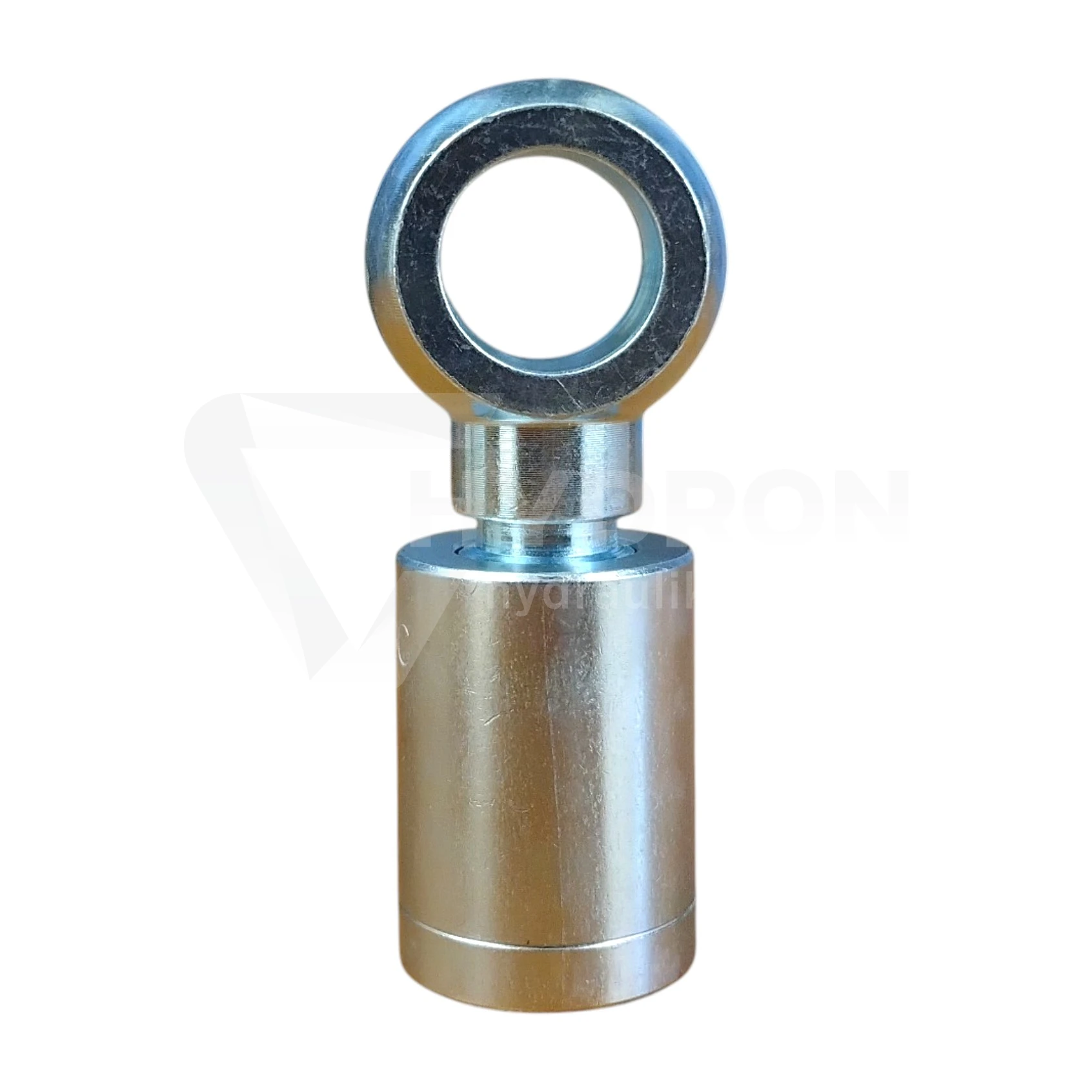

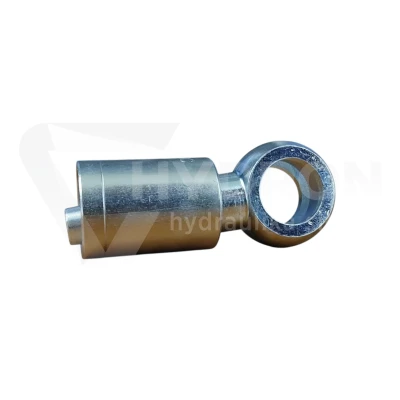

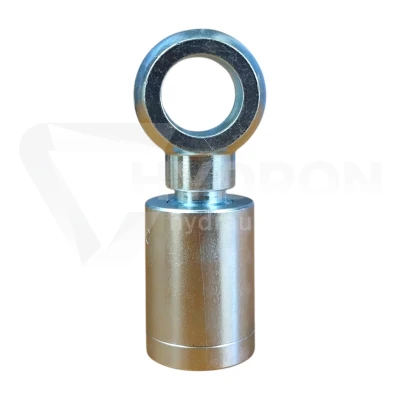

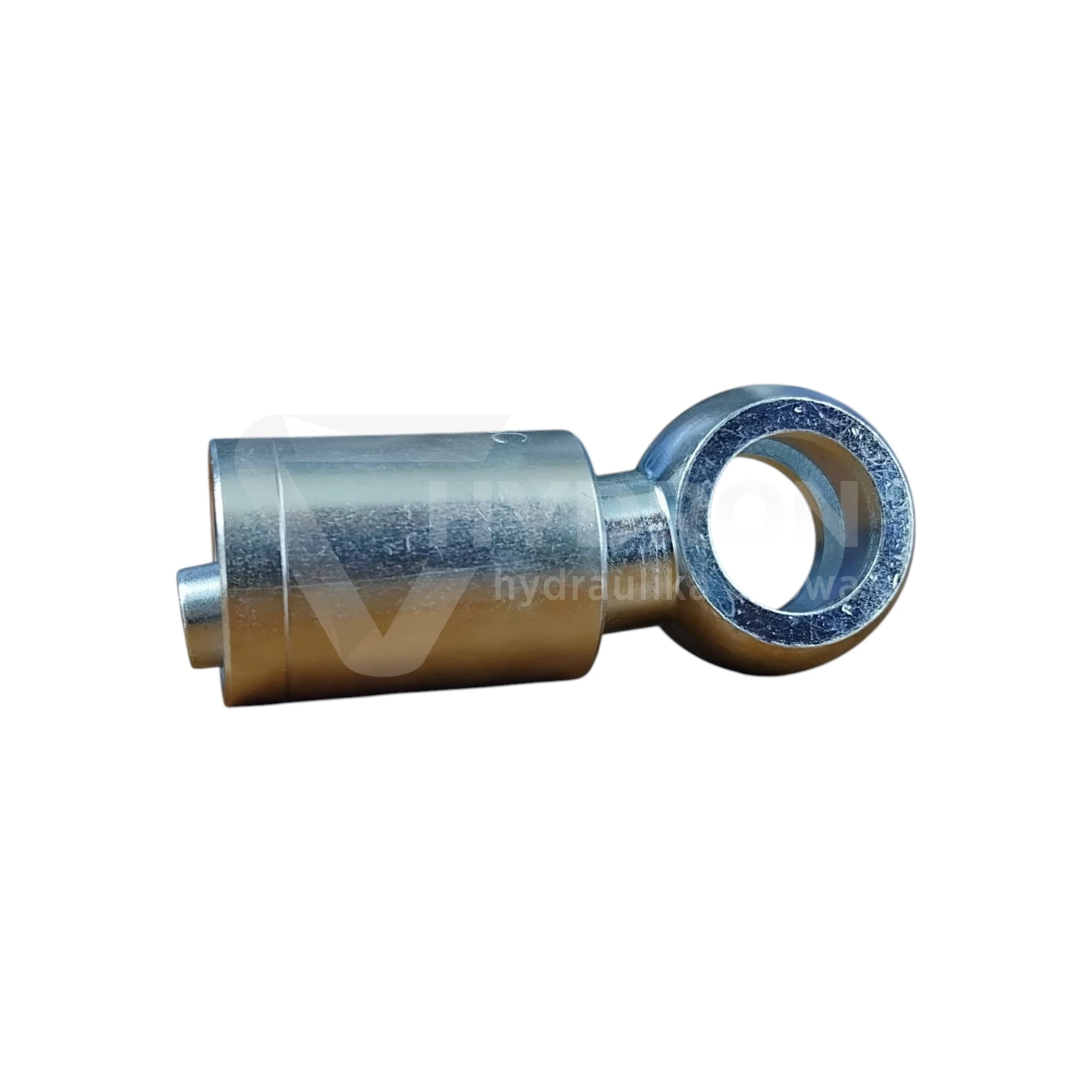

Zakucie Końcówka oczkowa P01 DN08 D12/1SN

Przejdź do sekcji Opinie

18,34 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

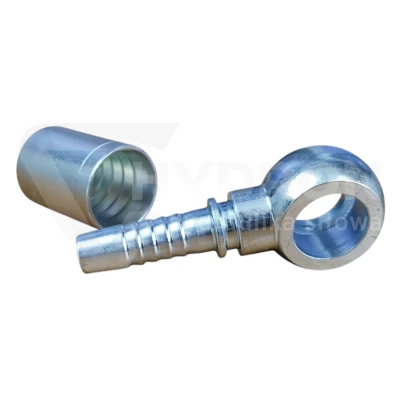

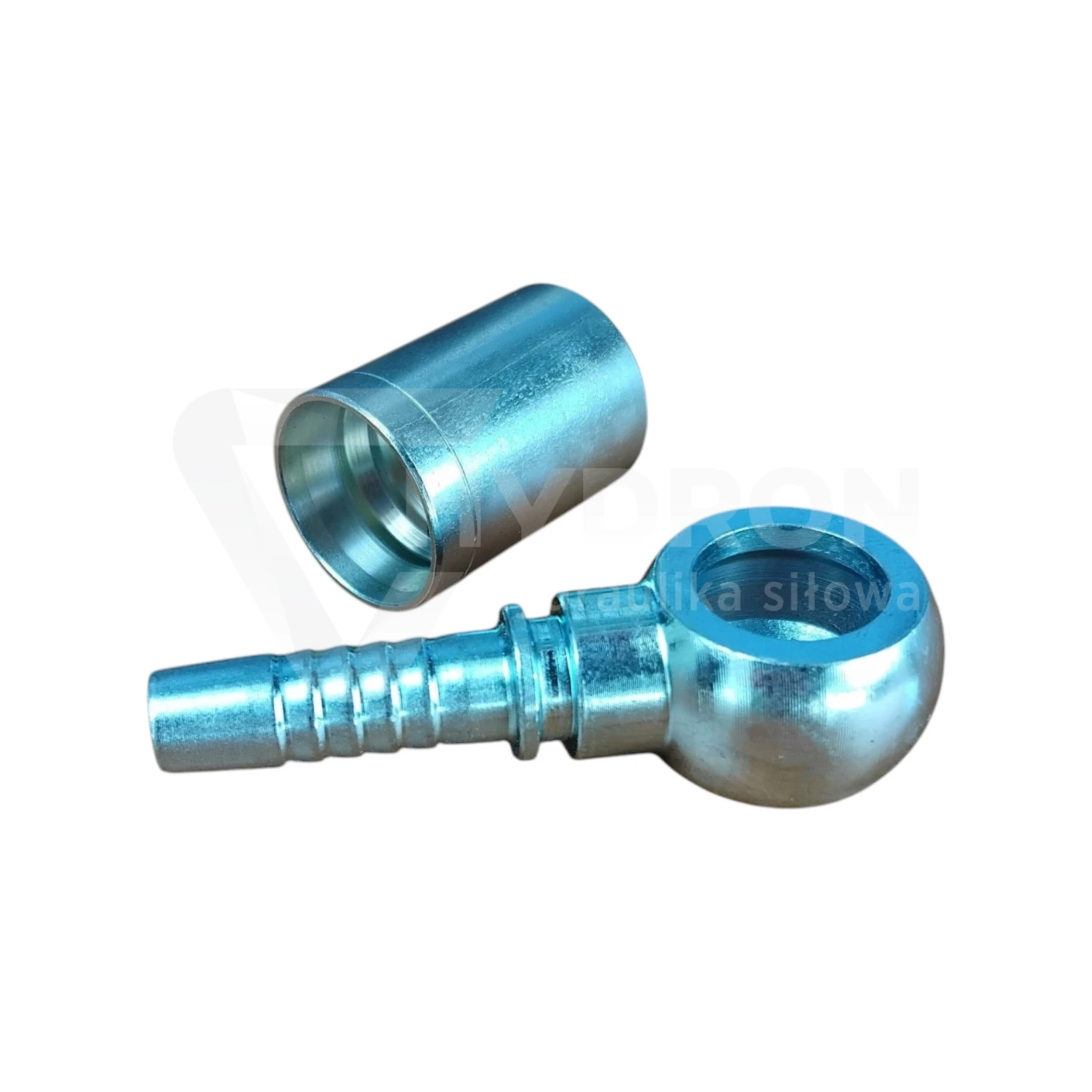

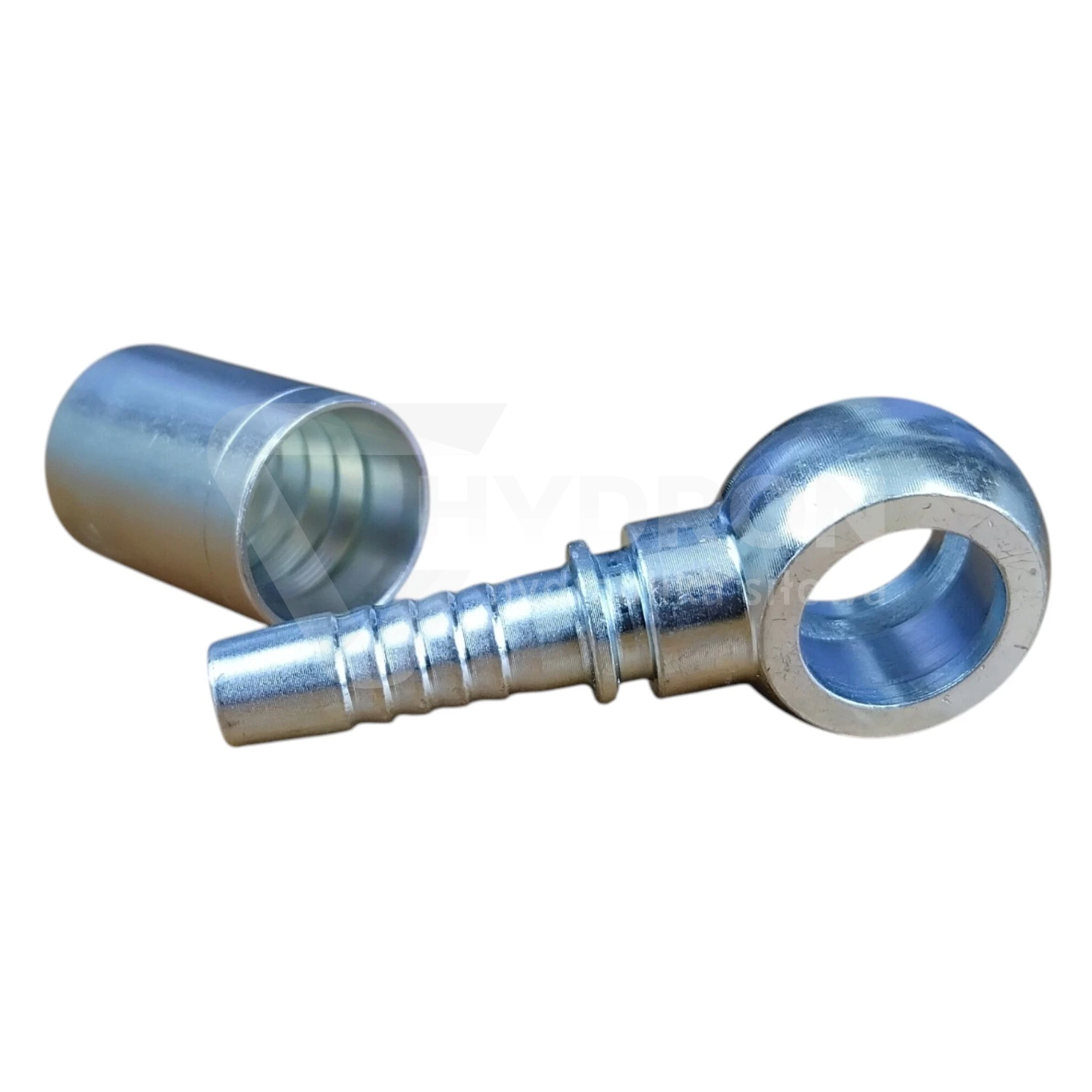

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu nie dotyczy
Rozmiar oczka FI12 (M12x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

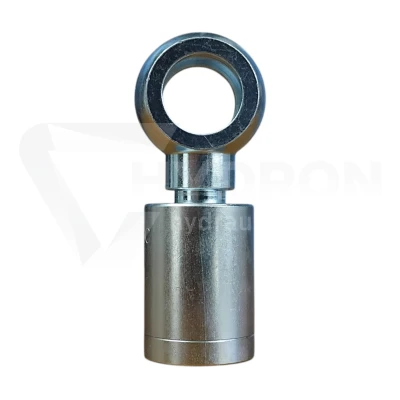

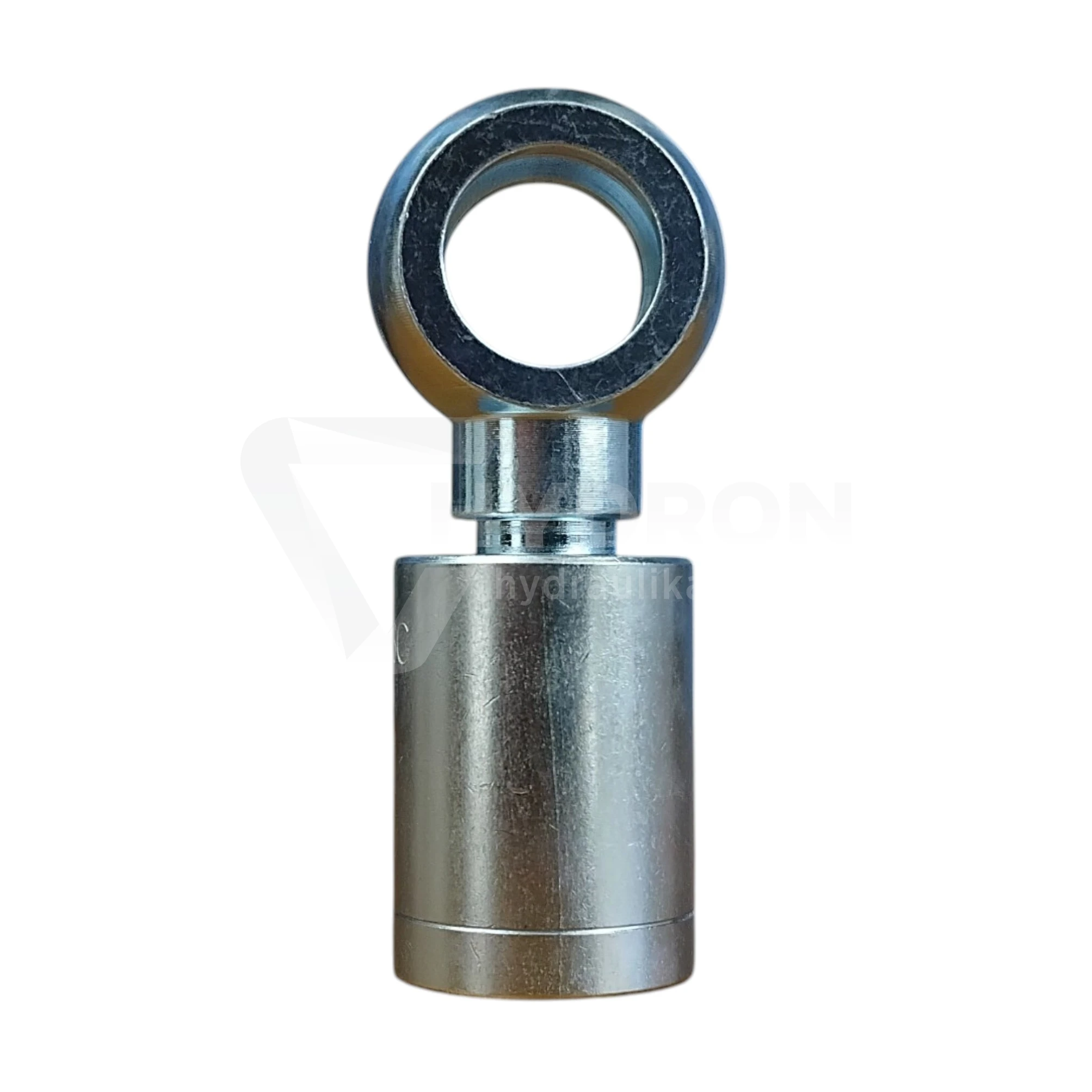

Zakucie oczkowe P01 DN08 D12 do węża 1SN

Zakucie oczkowe P01 DN08 D12 to końcówka typu BANJO przeznaczona do wykonywania przewodów hydraulicznych na wężu DN08. Oczko o średnicy 12 mm pozwala wykonać zwarte połączenie przy użyciu śruby przelotowej, dzięki czemu końcówka dobrze sprawdza się w miejscach o ograniczonej przestrzeni montażowej, na przykład przy siłownikach, pompach, rozdzielaczach i innych elementach układu hydraulicznego.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN08,
rozmiar węża: 5/16",
średnica oczka: D12,
typ przyłącza: oczkowe metryczne,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

D12 – średnica oczka 12 mm

Oznaczenie D12 odnosi się do średnicy wewnętrznej oczka końcówki. Jest to osobny parametr od DN08, które określa rozmiar przewodu hydraulicznego.

Przy doborze końcówki należy więc sprawdzić zarówno średnicę węża, jak i średnicę śruby przelotowej współpracującej z oczkiem.

Końcówka BANJO do ciasnej zabudowy

Końcówki oczkowe typu BANJO są szczególnie przydatne w miejscach, gdzie klasyczne przyłącze proste zajmowałoby zbyt dużo miejsca lub wymuszało niekorzystne prowadzenie przewodu.

Połączenie oczkowe pozwala poprowadzić przewód blisko korpusu maszyny i ograniczyć konieczność wykonywania ciasnych łuków zaraz za zakuciem.

DN08 – do przewodu 5/16"

DN08 oznacza przewód o nominalnym rozmiarze 8 mm, czyli 5/16". Ten parametr określa stronę końcówki przeznaczoną do zakucia na wężu.

Nie należy mylić DN08 z D12. Pierwsza wartość dotyczy węża, druga średnicy oczka.

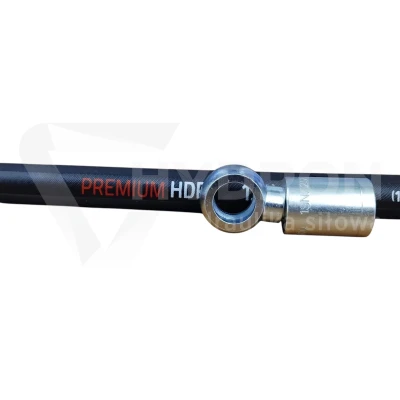

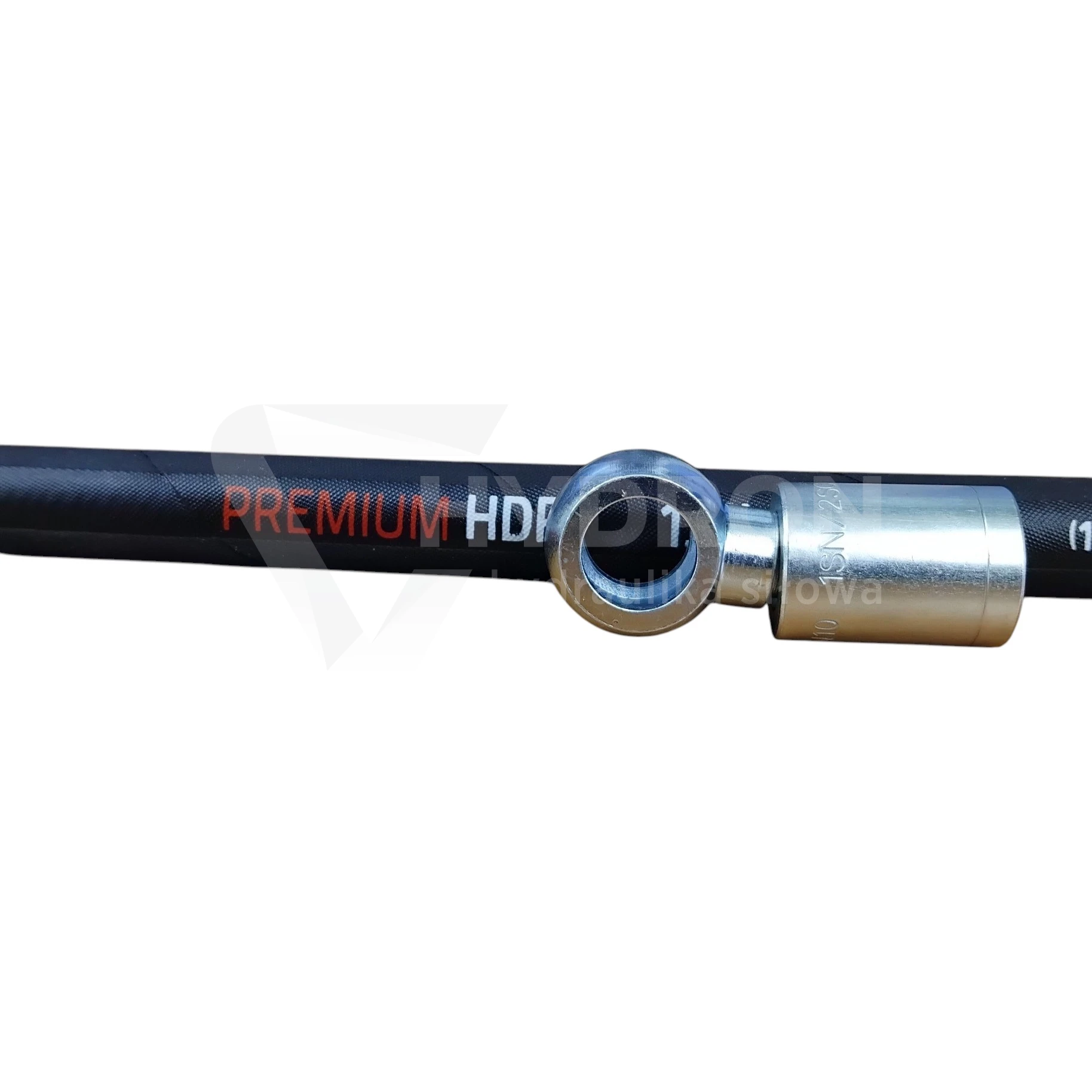

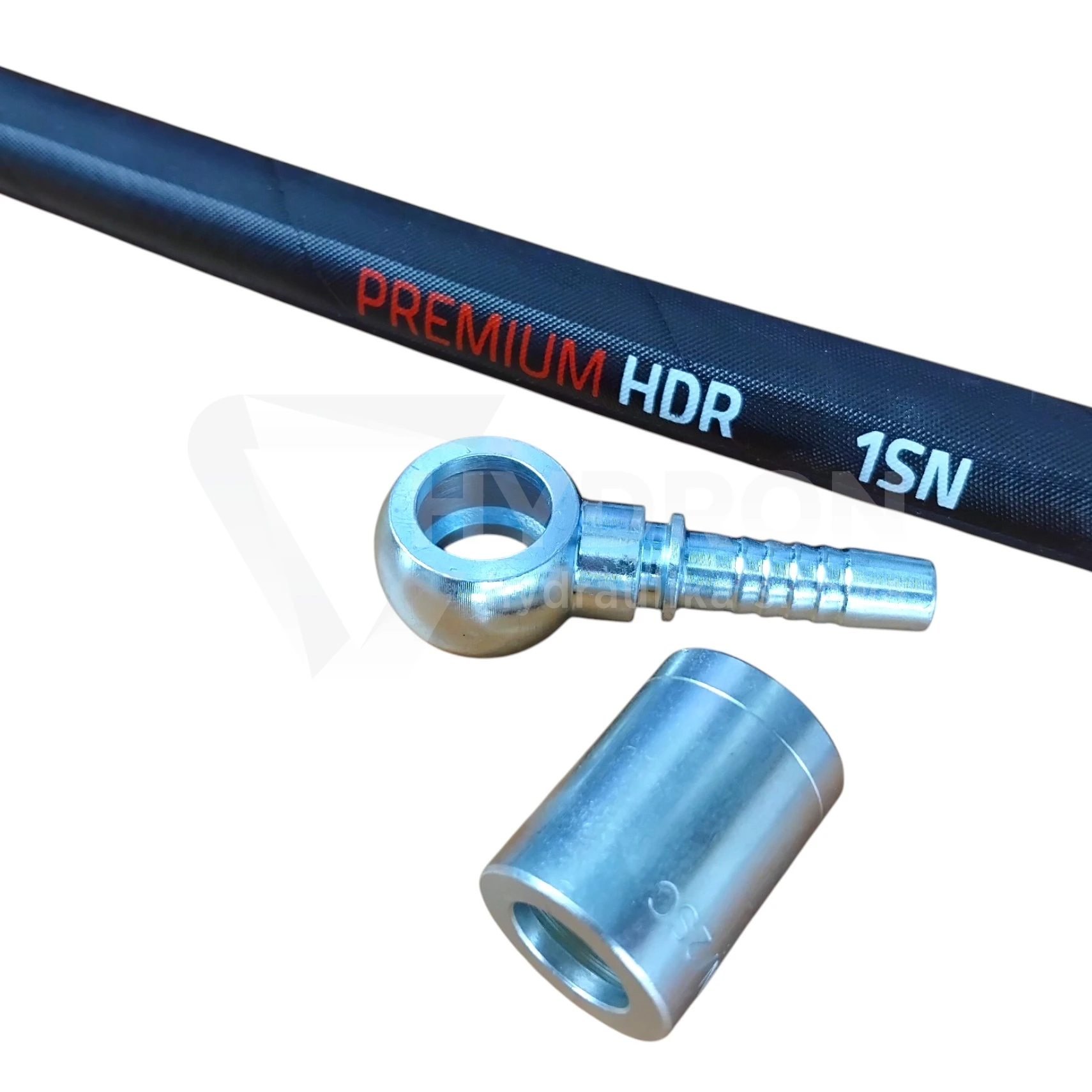

Do przewodów hydraulicznych 1SN

Ten wariant jest przeznaczony do wykonywania przewodów na wężu 1SN. Przy kompletowaniu przewodu trzeba dobrać również właściwą tuleję zaciskową i zastosować odpowiednią średnicę zacisku dla konkretnego zestawu.

Prawidłowe zakucie wymaga zgodności węża, końcówki i tulei. Sam dobór średnicy DN nie wystarcza do wykonania bezpiecznego przewodu.

Gdzie stosuje się końcówki P01 DN08 D12?

Końcówki tego typu znajdują zastosowanie w hydraulice maszyn rolniczych, budowlanych, przemysłowych i mobilnych. Sprawdzają się szczególnie tam, gdzie potrzebne jest kompaktowe połączenie za pomocą śruby przelotowej.
