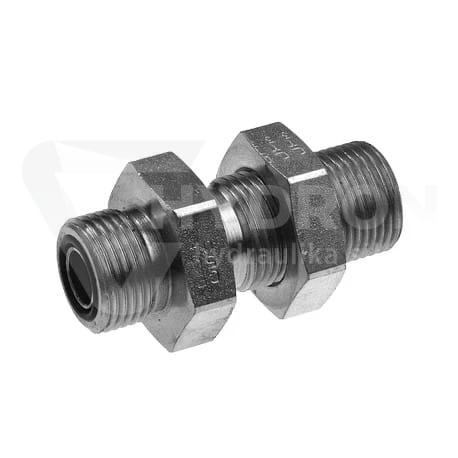

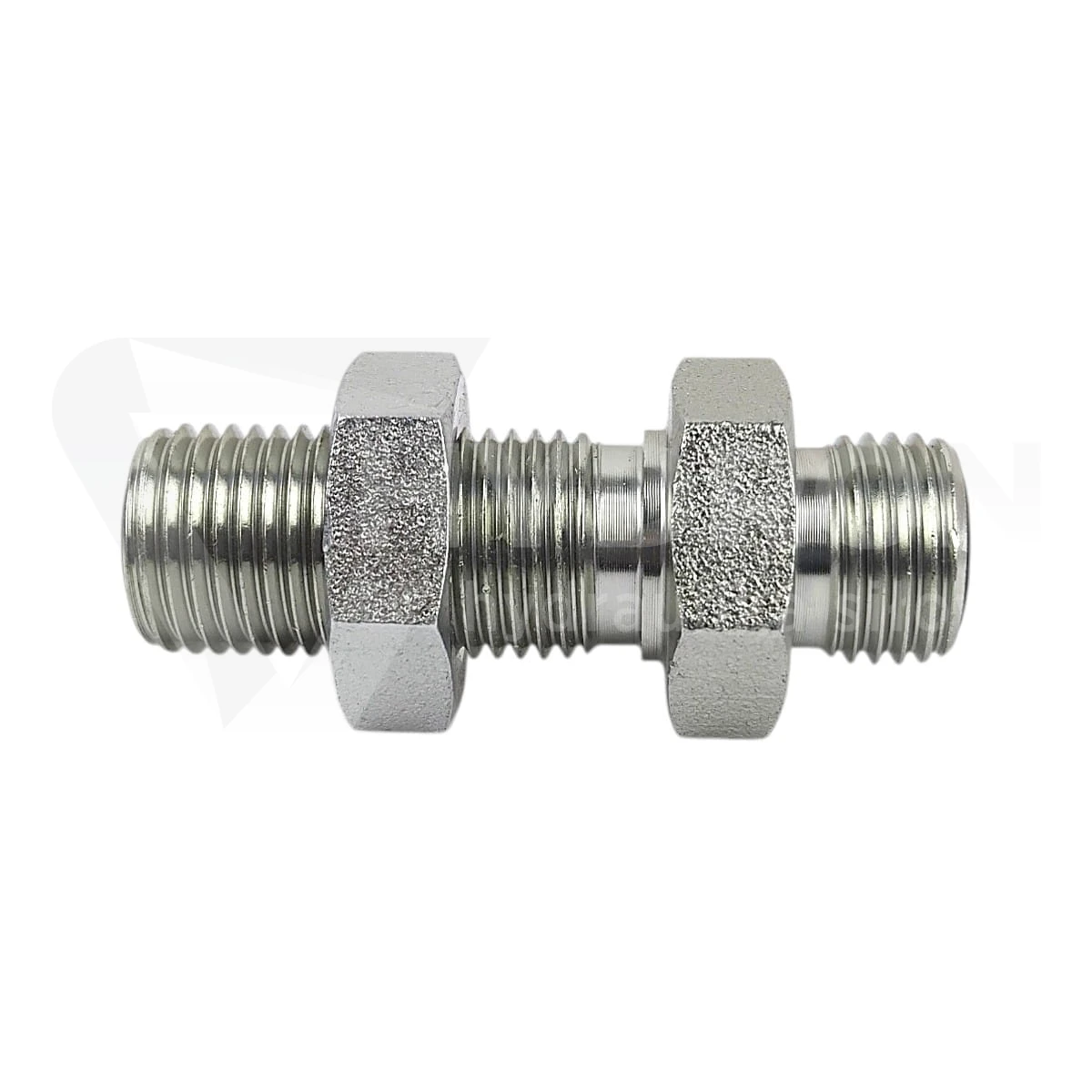

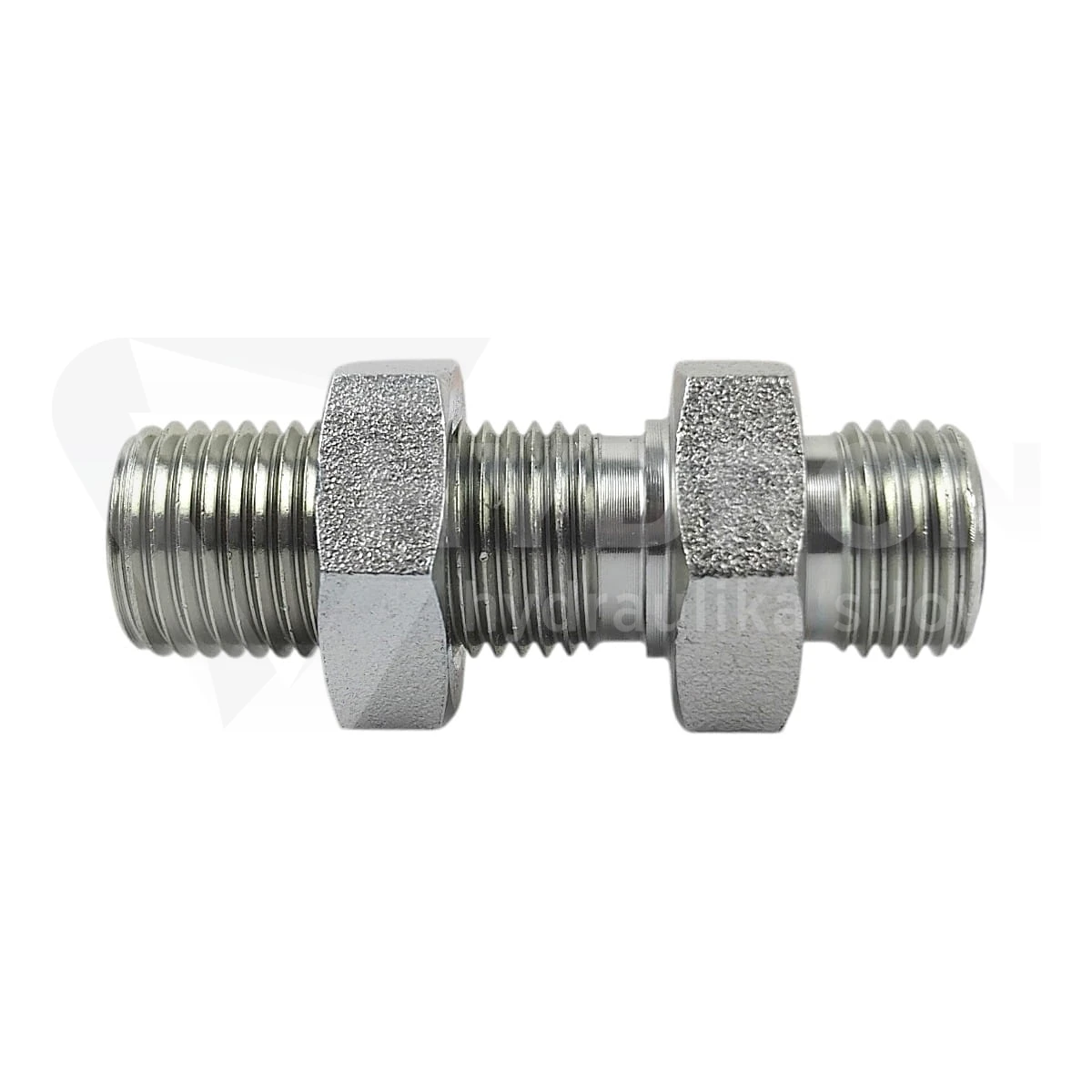

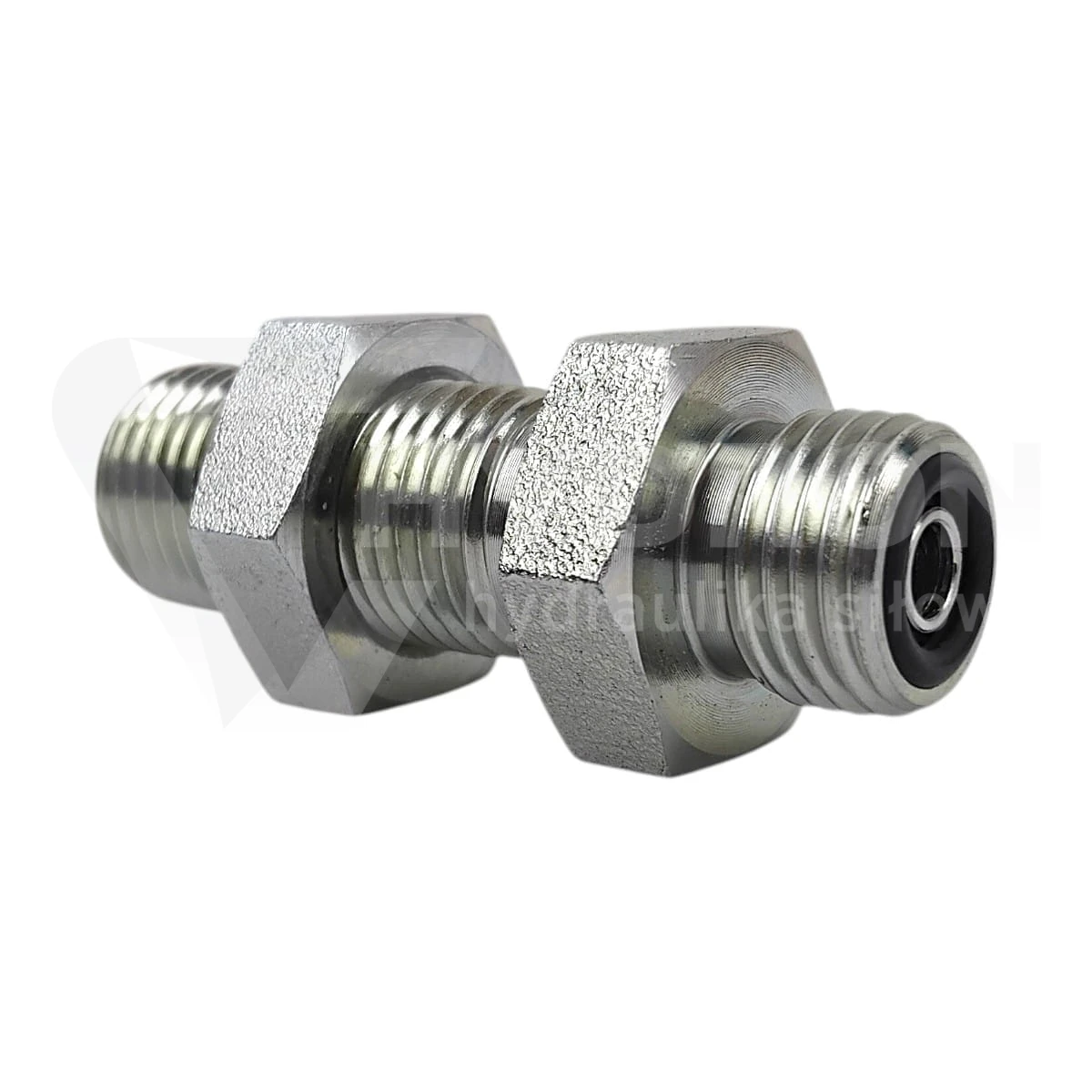

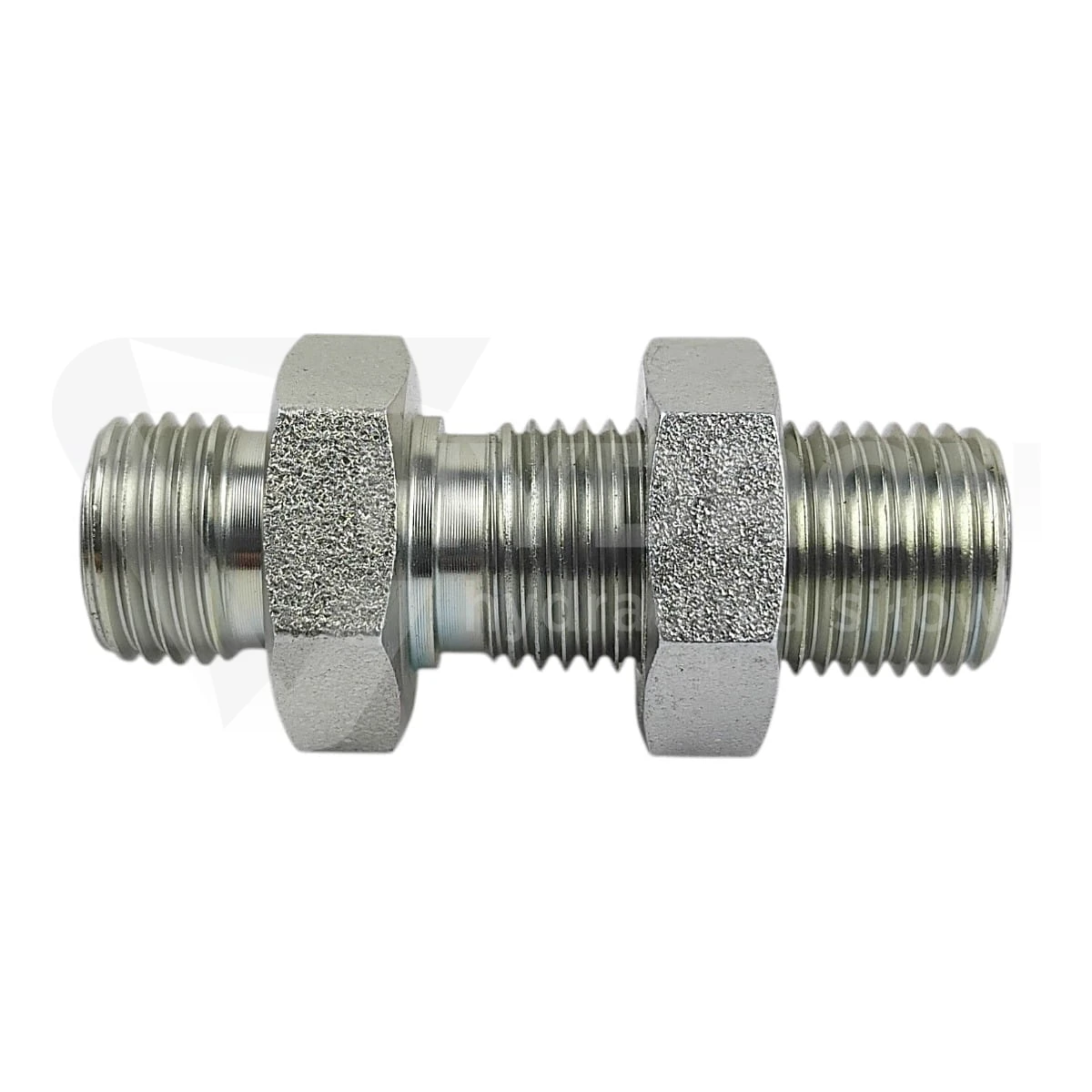

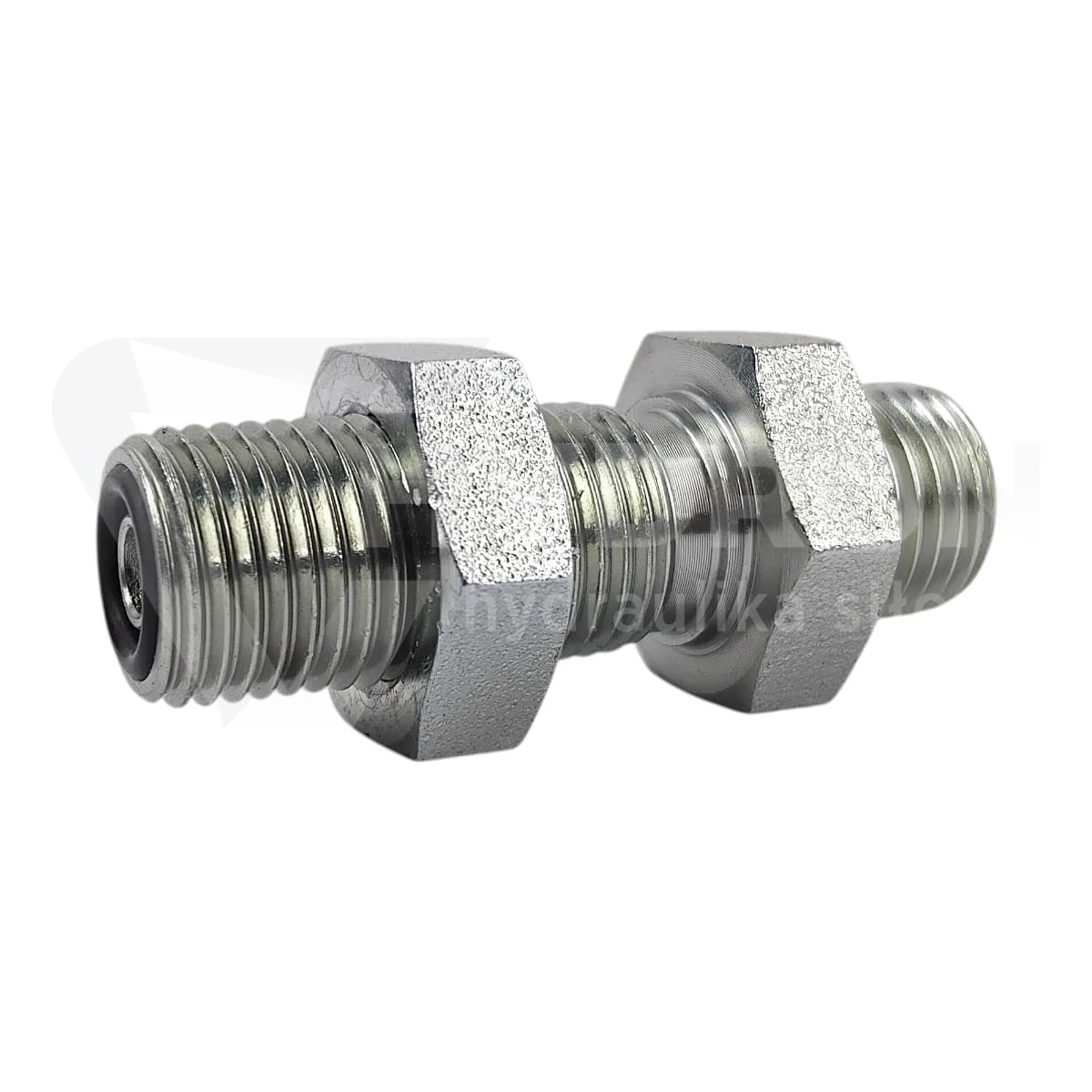

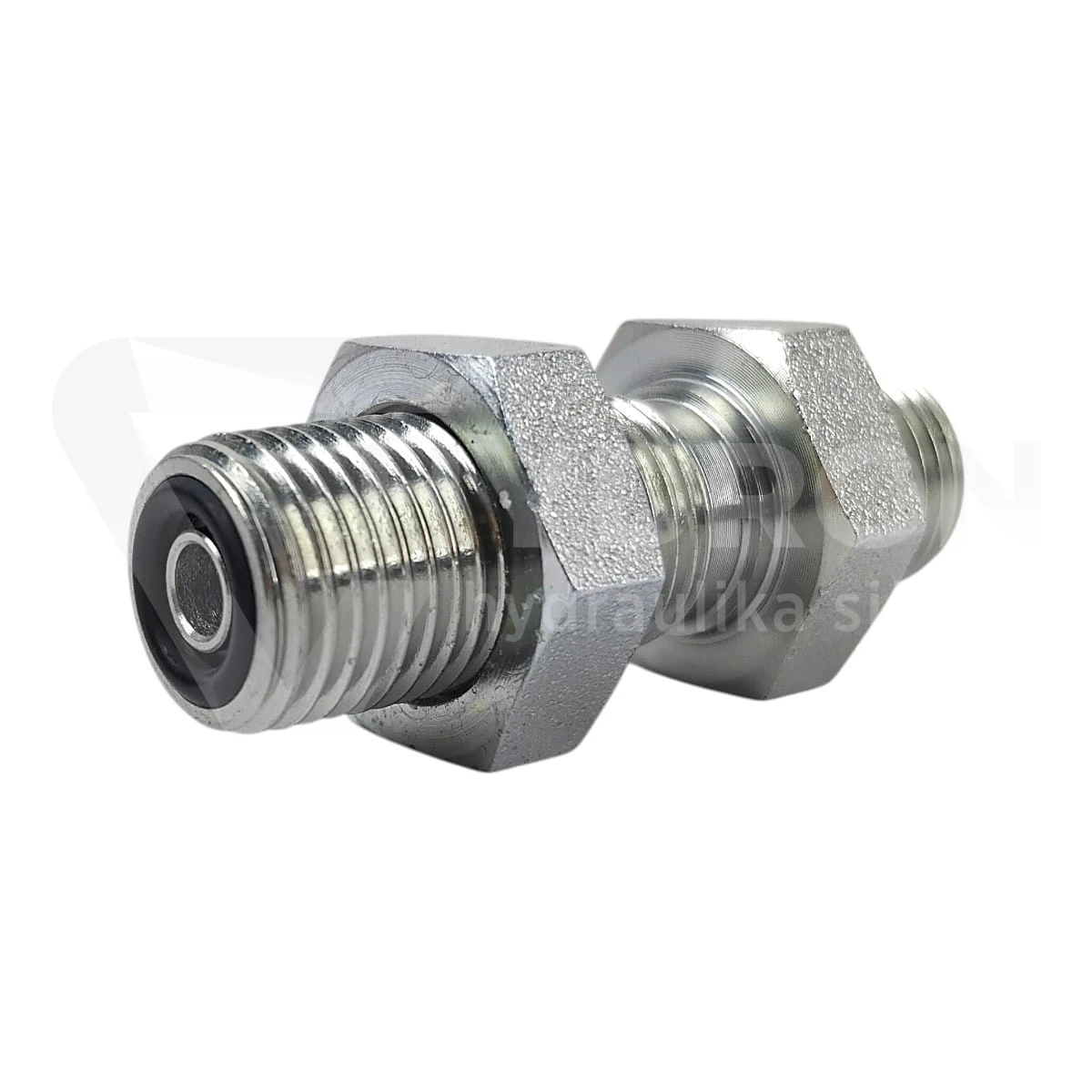

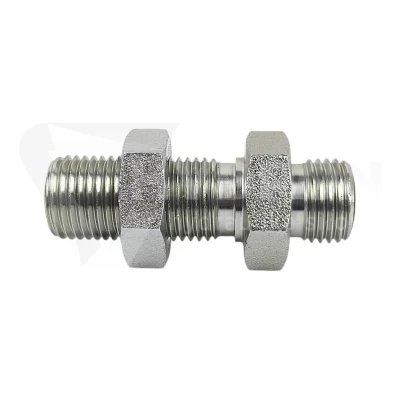

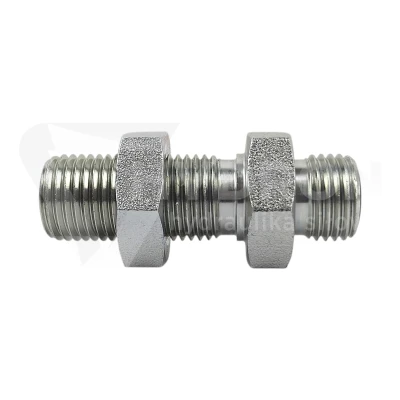

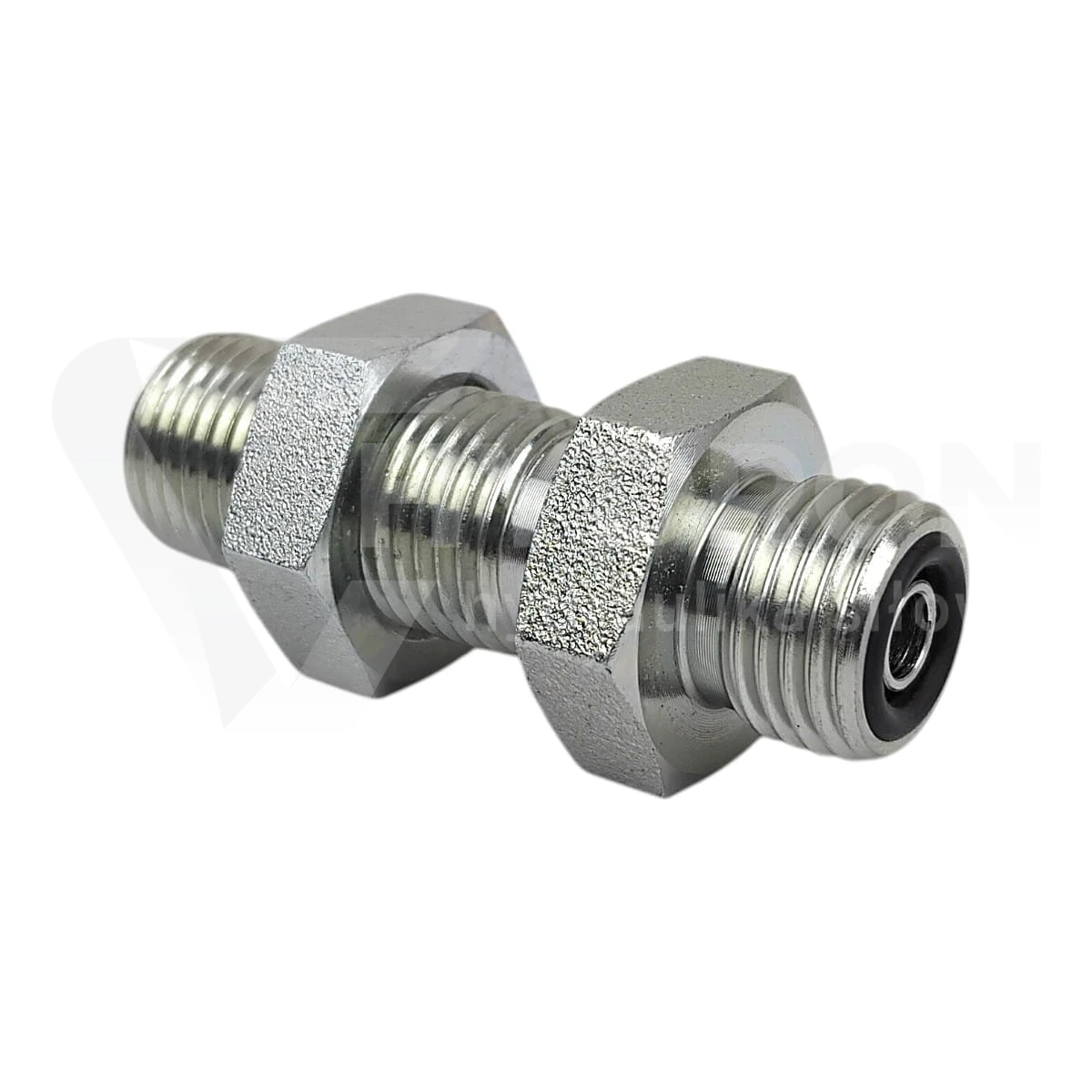

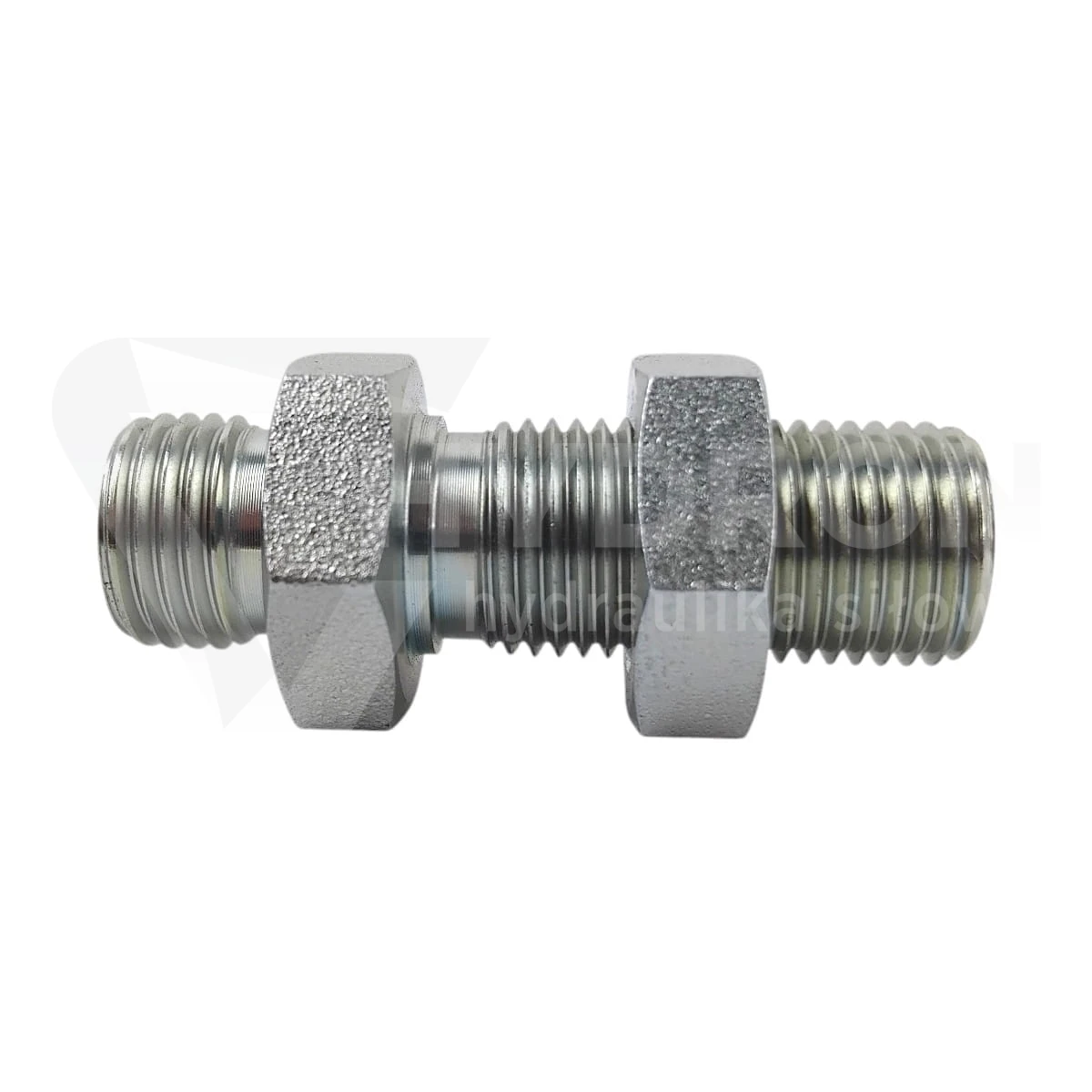

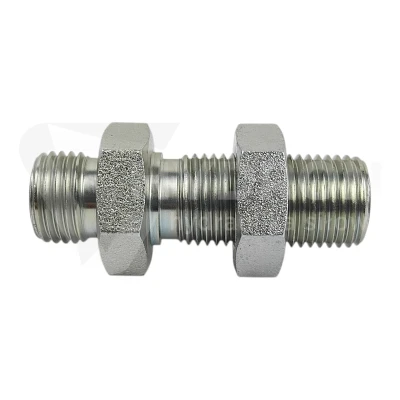

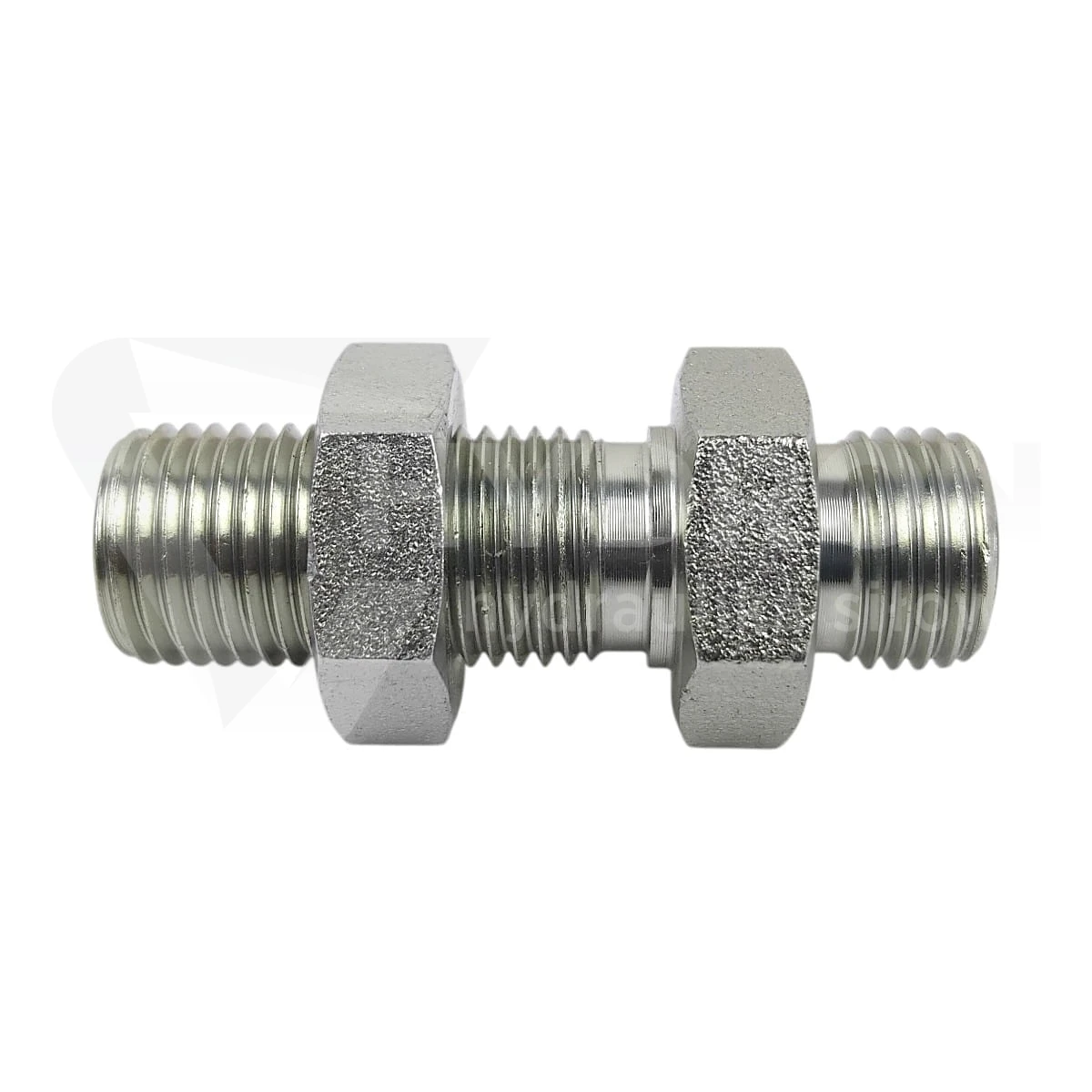

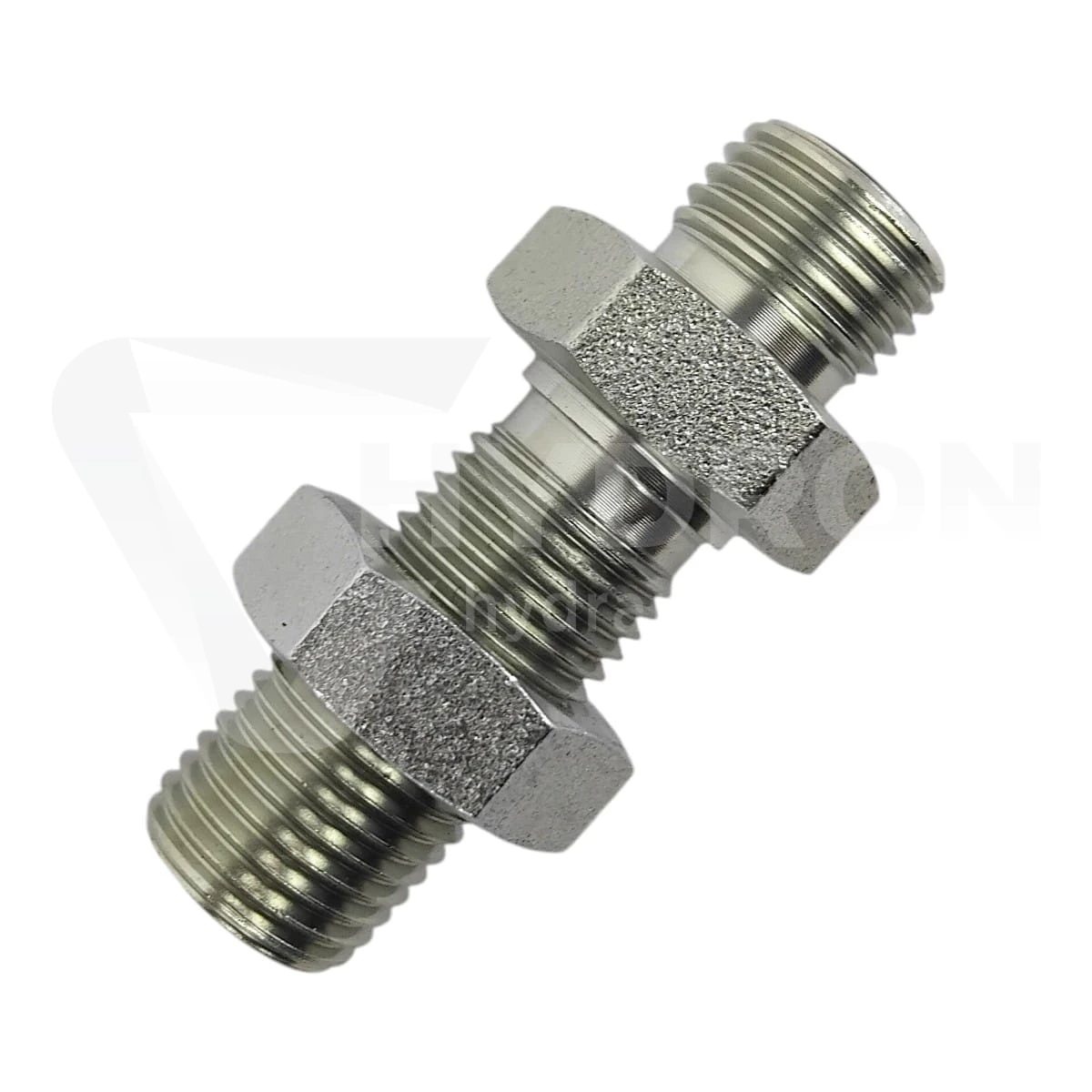

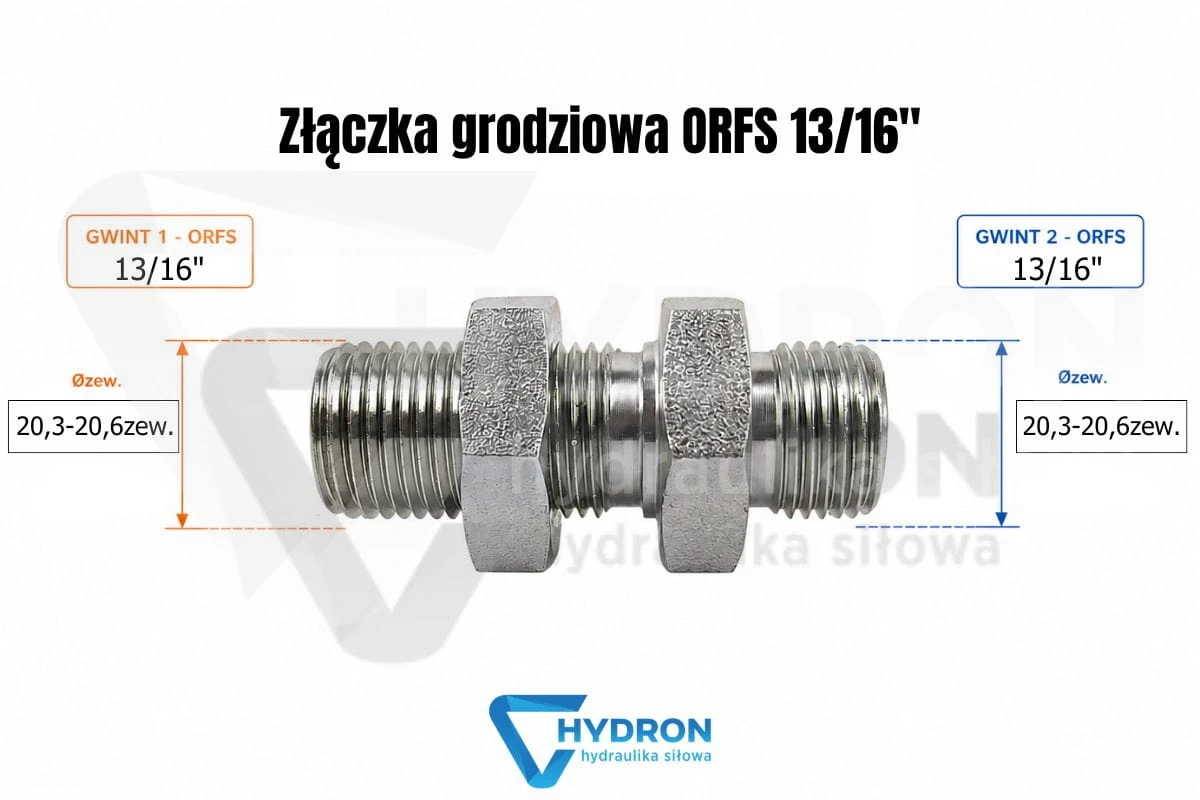

Złączka grodziowa ORFS 13/16"

Złączka grodziowa ORFS 13/16" jest elementem do wykonania stałego przejścia hydraulicznego przez panel, gródź, wspornik, płytę montażową lub ścianę konstrukcyjną maszyny. Obie strony złączki mają gwint zewnętrzny 13/16" ORFS, dlatego produkt służy do prostego połączenia w jednym standardzie, bez zmiany średnicy gwintu. Złączka jest wyposażona w przeciwnakrętkę, która pozwala osadzić ją w otworze i zablokować punkt przyłączeniowy w wybranym miejscu. To rozwiązanie przydatne w instalacjach, gdzie przewód hydrauliczny nie powinien przechodzić przez konstrukcję luźno, bez podparcia i bez kontroli kierunku pracy.

Złączka grodziowa ORFS 13/16" jako stały punkt przyłączeniowy

W praktyce przejście przez panel jest jednym z miejsc, w których instalacja hydrauliczna często zaczyna pracować mechanicznie. Przewód porusza się podczas pracy maszyny, zbiera drgania i może przenosić siły na gwint. Złączka grodziowa ORFS 13/16" pozwala utworzyć stały punkt montażowy, dzięki czemu przewód po obu stronach przegrody można poprowadzić czytelnie i bez niepotrzebnego obciążania połączenia. Takie złączki stosuje się w maszynach mobilnych, rolniczych, budowlanych, przemysłowych, w zabudowach hydraulicznych i przy modernizacji układów opartych na standardzie ORFS. Inne warianty tej grupy znajdują się w kategorii złączki grodziowe ORFS.

Gwint 13/16" ORFS po obu stronach

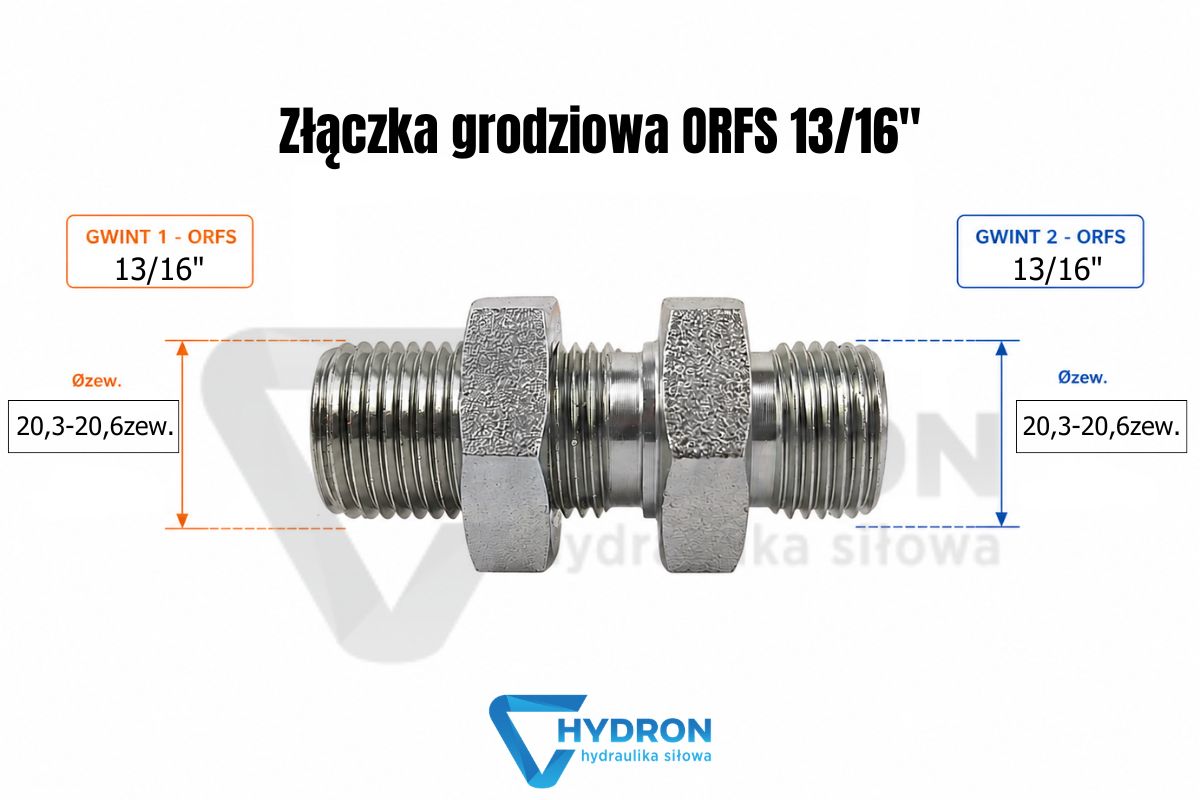

Ten produkt ma ten sam gwint po obu stronach, czyli 13/16" ORFS. Nie jest to redukcja, lecz prosta złączka grodziowa w jednym rozmiarze. Wymiar gwintu mierzony po zewnętrznej stronie wynosi 20,3-20,6 mm, a po stronie wewnętrznej 18,9-19,2 mm. W tej złączce nie ma różnicy między gwintem większym i mniejszym, ponieważ oba przyłącza są identyczne. Mimo tego nie należy dobierać elementu wyłącznie po średnicy zmierzonej suwmiarką. ORFS nie jest zwykłym gwintem calowym i nie powinien być mylony z JIC, BSP, NPT ani z innymi standardami, które mogą wyglądać podobnie na pierwszy rzut oka.

Uszczelnienie ORFS i znaczenie powierzchni czołowej

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W takim systemie szczelność nie powstaje na samym gwincie. Gwint odpowiada za dociągnięcie elementów, ale za szczelność odpowiada powierzchnia czołowa i właściwy O-ring. Dlatego przy montażu złączki ORFS 13/16" trzeba sprawdzić, czy element współpracujący ma zgodną powierzchnię uszczelniającą, czy O-ring nie jest przecięty, spłaszczony albo dobrany z niewłaściwego materiału, oraz czy czoło połączenia nie ma rys lub wgnieceń. Brud, opiłki i resztki starego uszczelnienia potrafią spowodować wyciek nawet wtedy, gdy gwint jest poprawnie dobrany.

Norma J1453 i zgodność z elementami ORFS

Złączka jest wykonana jako element ORFS zgodny ze standardem J1453. Dla użytkownika oznacza to konieczność łączenia jej z elementami pracującymi w tym samym systemie uszczelnienia. W maszynach importowanych często występują różne standardy calowe, dlatego samo określenie „gwint calowy” jest zbyt ogólne. Jeżeli instalacja wymaga sąsiedniego rozmiaru, warto porównać tę złączkę z produktem złączka grodziowa ORFS 11/16" albo z większym wariantem złączka grodziowa ORFS 1". Takie porównanie pomaga uniknąć zakupu elementu o podobnym wyglądzie, ale innym rozmiarze lub standardzie.

Przeciwnakrętka i montaż w otworze grodzi

Przeciwnakrętka pozwala zamocować złączkę w panelu, grodzi lub płycie. To ważne, ponieważ przejście grodziowe ma stabilizować instalację, a nie tylko łączyć dwa przewody. Przed montażem trzeba sprawdzić średnicę otworu, grubość panelu, dostęp do dokręcenia przeciwnakrętki i ułożenie przewodów po obu stronach. Jeżeli połączenie zostanie osadzone krzywo albo przewód będzie ciągnął złączkę w bok, uszczelnienie ORFS może pracować pod naprężeniem. Wtedy wyciek może pojawić się dopiero po kilku cyklach pracy maszyny, mimo że sama złączka jest dobrana prawidłowo.

Kiedy nie stosować złączki grodziowej jako zwykłego adaptera

Złączka grodziowa ORFS 13/16" nie powinna być traktowana jako zwykły adapter do każdego połączenia z podobnym gwintem. Jej zadaniem jest montaż przez przegrodę i utworzenie stabilnego punktu przejścia. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, bloku hydraulicznego, zaworu, rozdzielacza albo siłownika, należy dobrać przyłączkę właściwą dla danego gniazda. W takich przypadkach warto sprawdzić przyłączki proste hydrauliczne, ponieważ połączenie korpusowe wymaga innej oceny niż przejście grodziowe.

Ciśnienie 630 bar i kontrola całego odcinka instalacji

Ciśnienie pracy tej złączki wynosi 630 bar. To wysoki parametr, dlatego przed montażem trzeba ocenić cały fragment instalacji, a nie tylko samą złączkę. Ograniczeniem może być przewód, końcówka, rura, O-ring, zawór lub element współpracujący po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić, czy problem nie wynikał z naprężenia przewodu, zarysowanego czoła ORFS albo uszkodzonego uszczelnienia. Do kontroli parametrów układu przydatne są manometry hydrauliczne, szczególnie gdy wyciek pojawia się dopiero po wzroście ciśnienia.

Dobór przewodu do złączki ORFS 13/16"

Przewód podłączony do złączki grodziowej powinien mieć odpowiednią długość, właściwy promień gięcia i dobrze ustawione końcówki. Jeżeli wąż jest za krótki albo końcówka kątowa ustawia przewód pod złym kątem, połączenie ORFS będzie obciążone mechanicznie. W efekcie szczelność może pogorszyć się nie przez wadę złączki, ale przez błędne prowadzenie przewodu. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego przebiegu instalacji w maszynie.

Najczęstsze błędy przy złączkach ORFS

Najczęstszy błąd to pomylenie ORFS z JIC albo innym gwintem calowym. Drugi błąd to ponowne użycie starego O-ringu, który wygląda poprawnie, ale jest już spłaszczony albo przecięty. Trzeci problem to montaż złączki w panelu bez dodatkowego podparcia przewodu. Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna przejmować masy całego węża ani drgań instalacji. Jeżeli przewód przechodzi blisko krawędzi ramy lub osłony, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów po obu stronach grodzi

Przejście grodziowe powinno pracować razem z prawidłowo poprowadzoną instalacją. Przy przewodach narażonych na drgania, uderzenia lub pracę konstrukcji trzeba przewidzieć dodatkowe mocowanie. Do stabilizacji rur i przewodów służą uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie zmniejsza ruch instalacji, odciąża gwint i pomaga utrzymać szczelność połączenia czołowego. Ma to znaczenie zwłaszcza w maszynach mobilnych, gdzie drgania są stałym elementem pracy układu hydraulicznego.

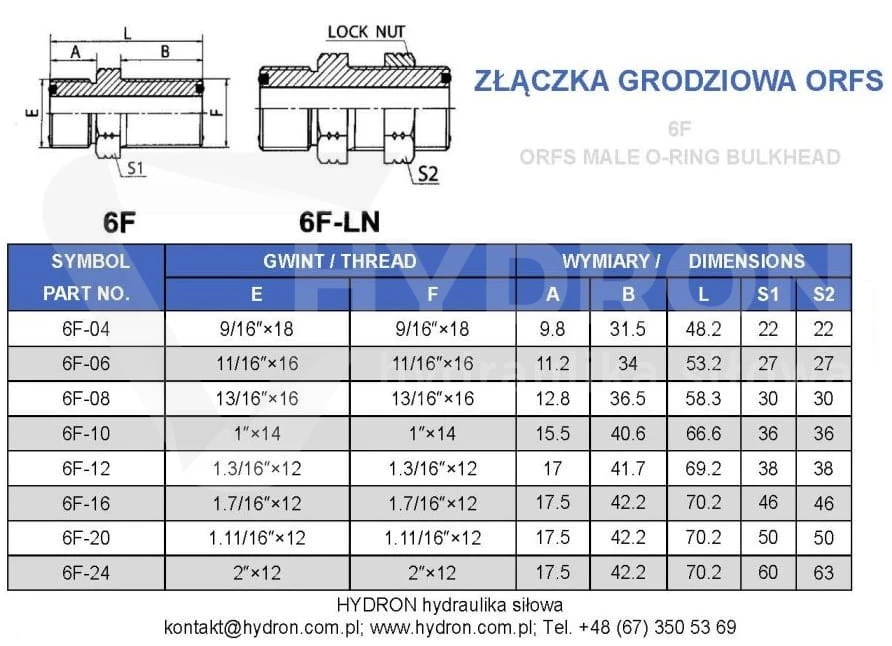

Dane techniczne produktu

• Produkt: złączka grodziowa ORFS 13/16"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 13/16" ORFS
• Wymiar gwintu 1: 20,3-20,6 mm zewnętrznie / 18,9-19,2 mm wewnętrznie
• Gwint 2: 13/16" ORFS
• Wymiar gwintu 2: 20,3-20,6 mm zewnętrznie / 18,9-19,2 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 13/16" ORFS
• Gwint mniejszy: brak różnicy, obie strony 13/16" ORFS
• Ciśnienie pracy: 630 bar
• Norma wykonania: złącza ORFS J1453
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Wykonanie: z przeciwnakrętką, tzw. kontrą
• Oznaczenie wg Vitillo: APPMO1111
• Oznaczenie wg Cast: 6050-11
• Kod produktu: ZN-141-1 13/16 ORFS
• Kod kreskowy EAN: 2000010049417

Pomoc Hydron przy doborze złączki grodziowej ORFS

Przy doborze złączki grodziowej ORFS 13/16" najlepiej podać rozmiar gwintu, standard ORFS, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inną część konstrukcyjną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 13/16", inny rozmiar ORFS, złączka BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 13/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 13/16"?

Produkt ma gwinty zewnętrzne 13/16" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 13/16" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 13/16"?

Ciśnienie pracy wynosi 630 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 13/16"?

Przed zakupem należy sprawdzić rozmiar 13/16" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 630 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
