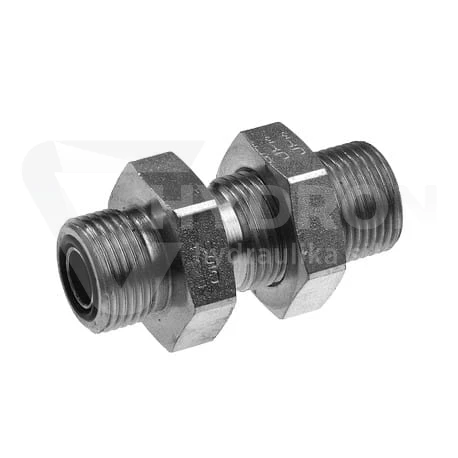

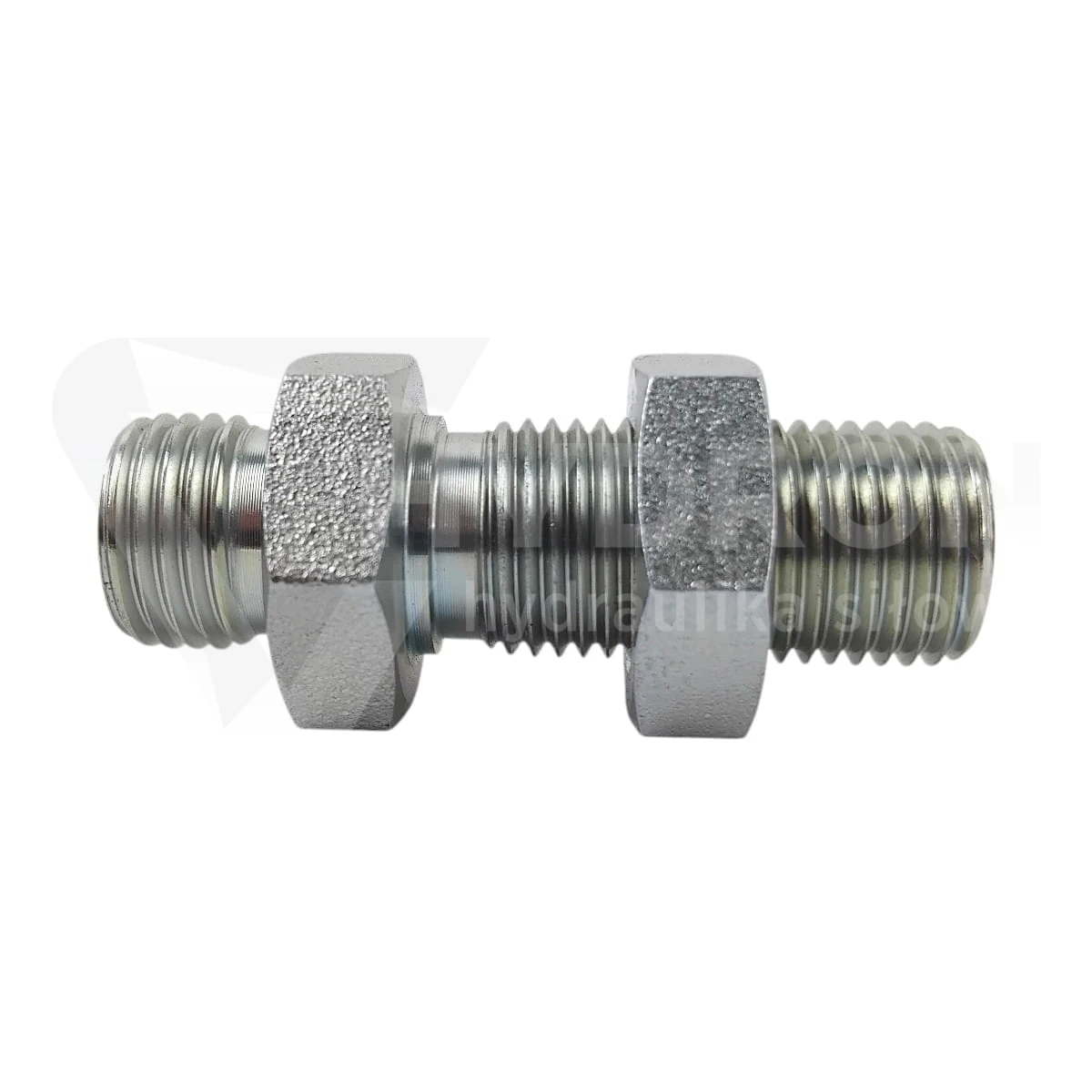

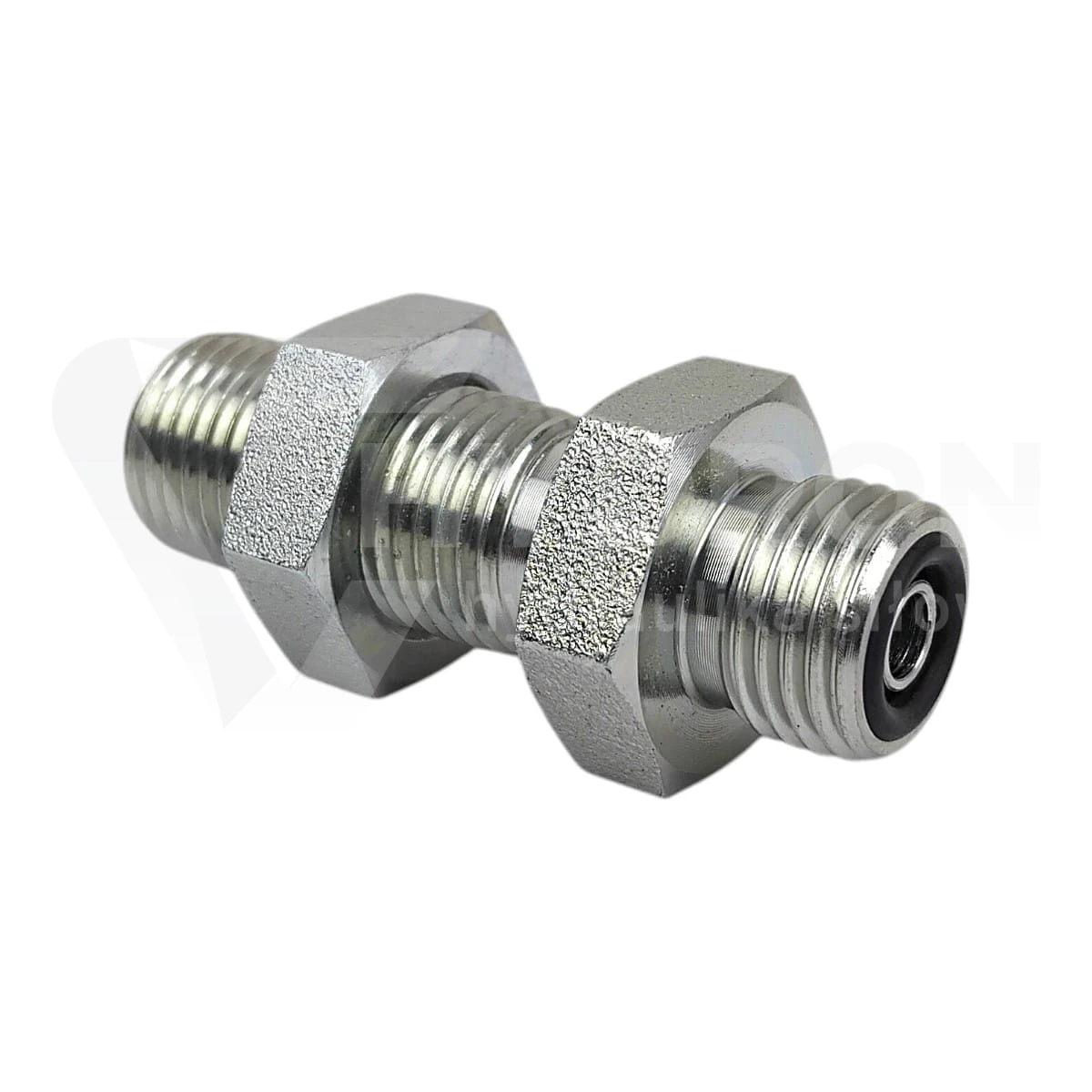

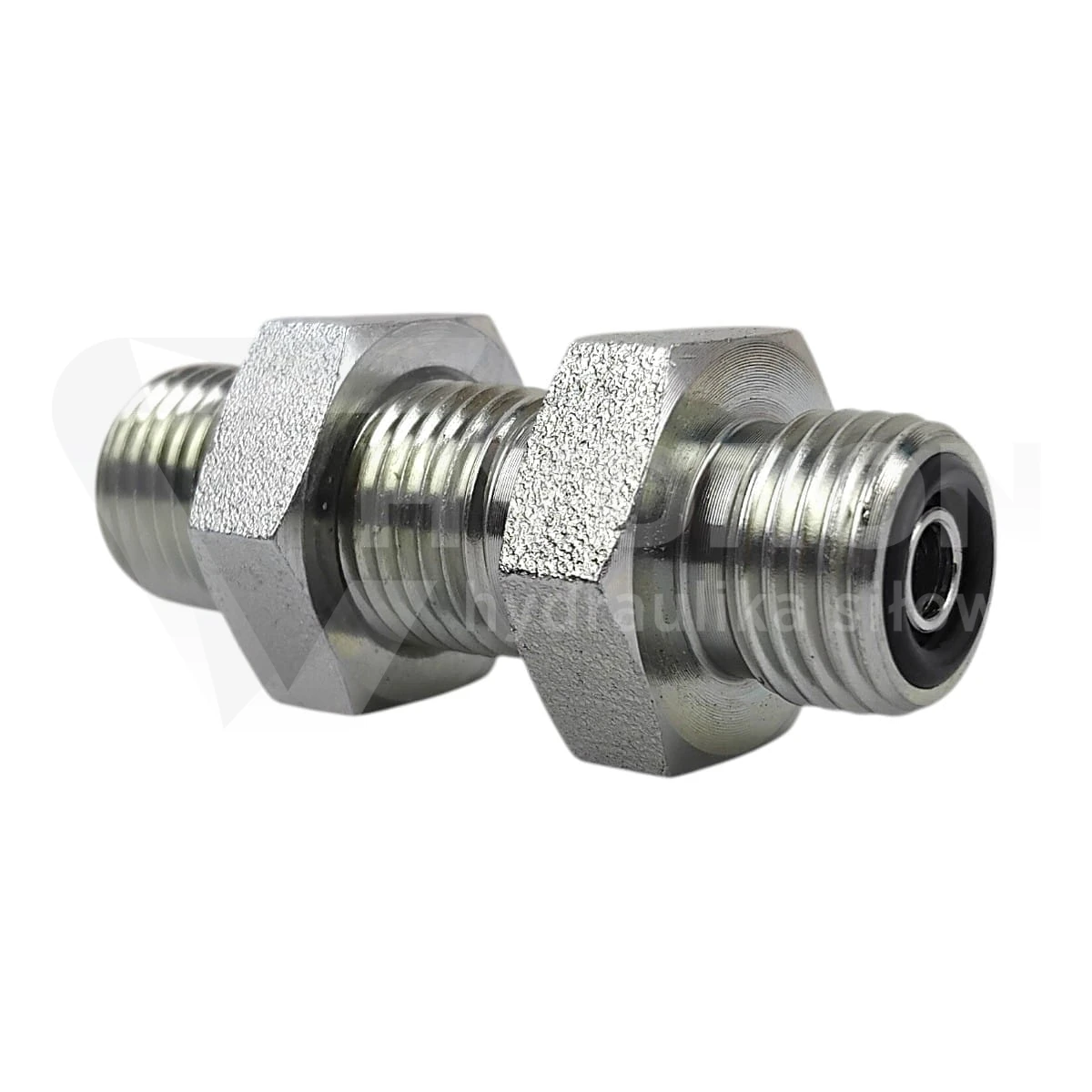

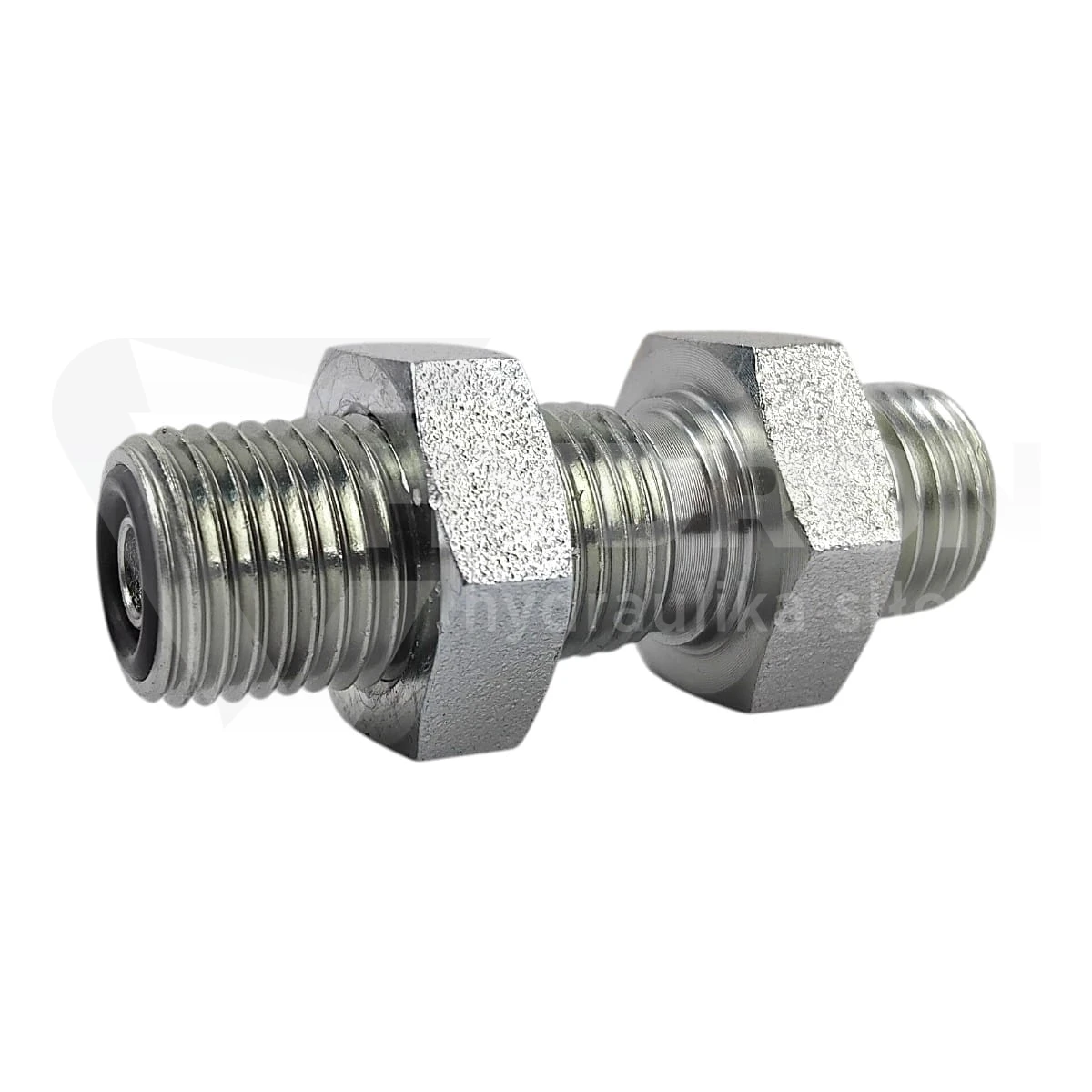

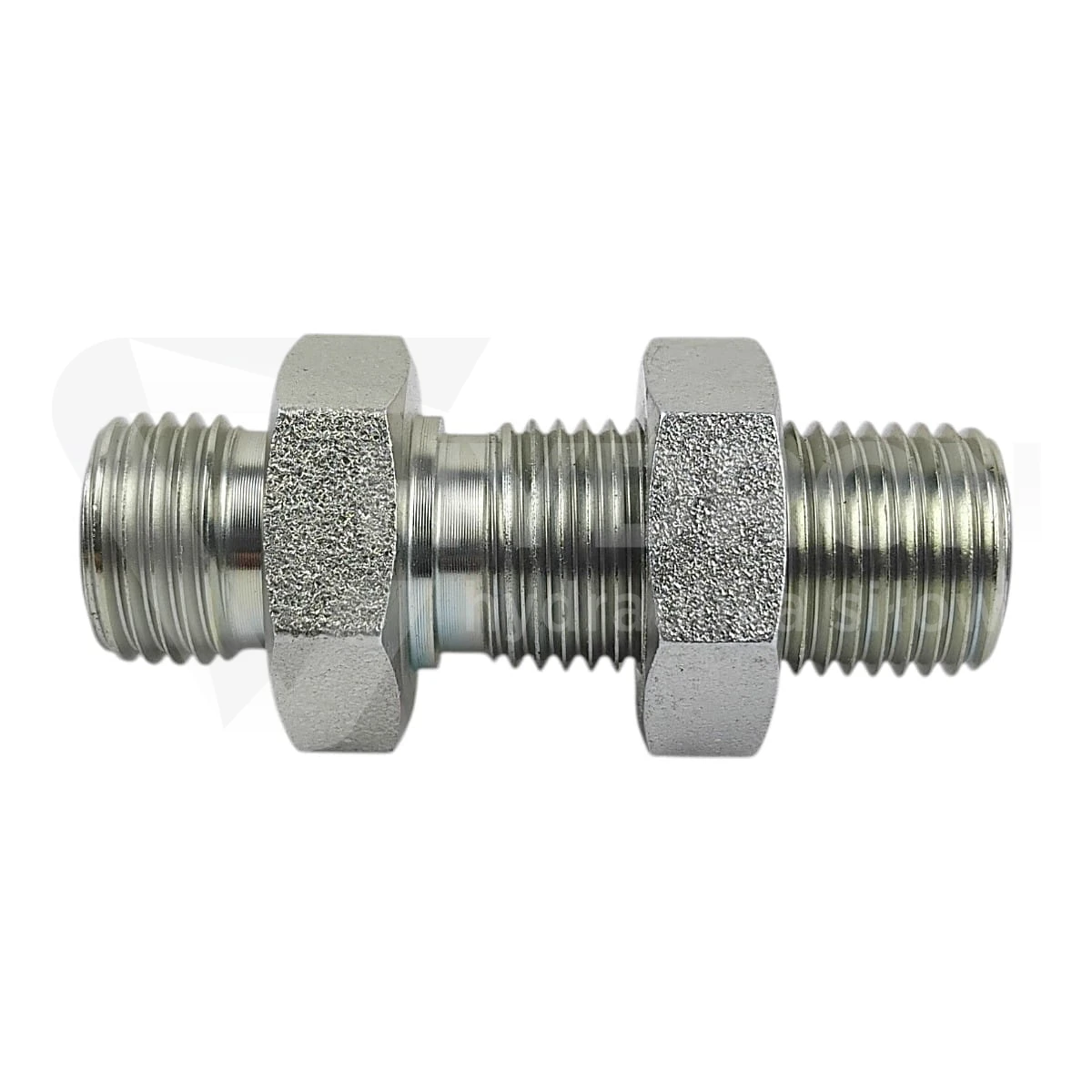

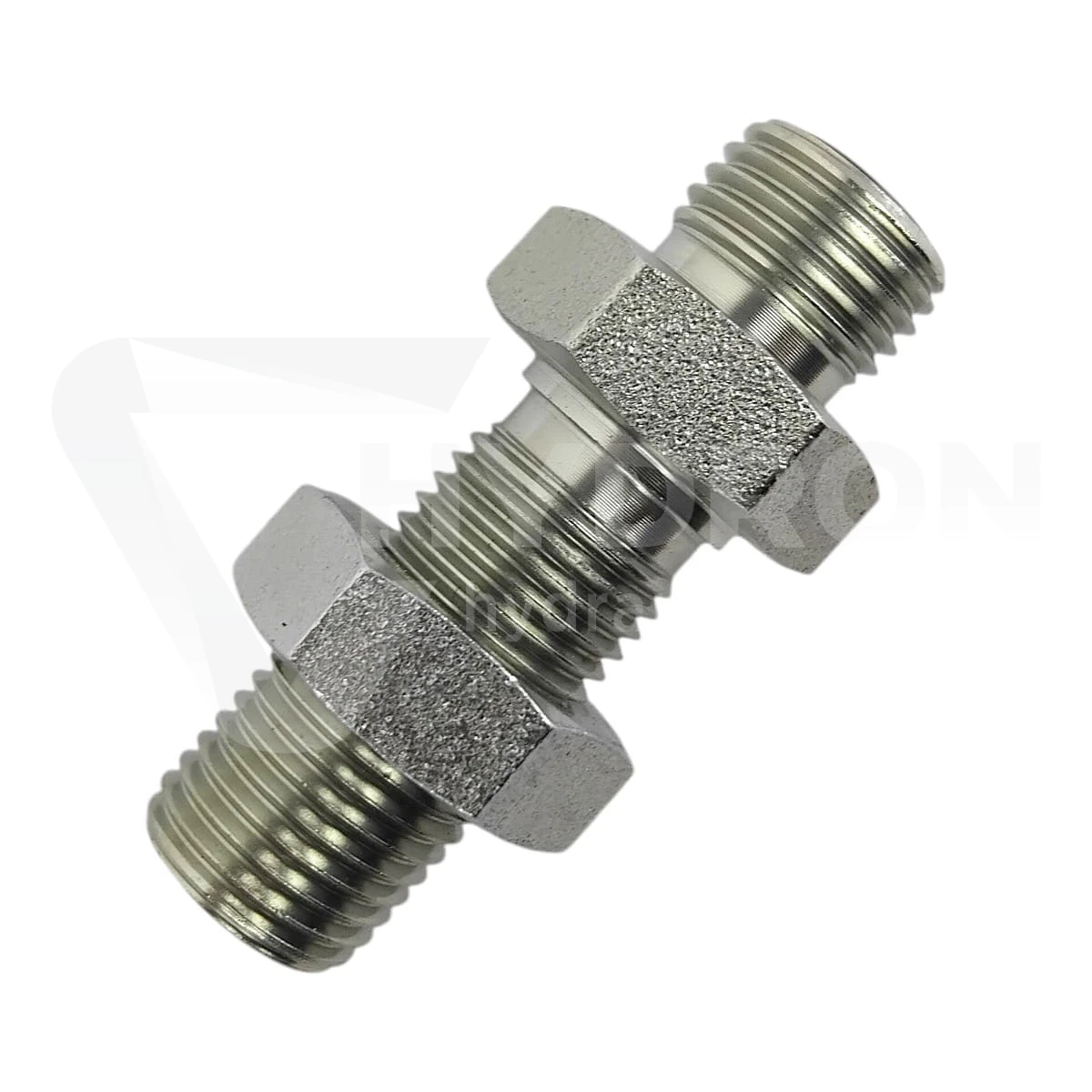

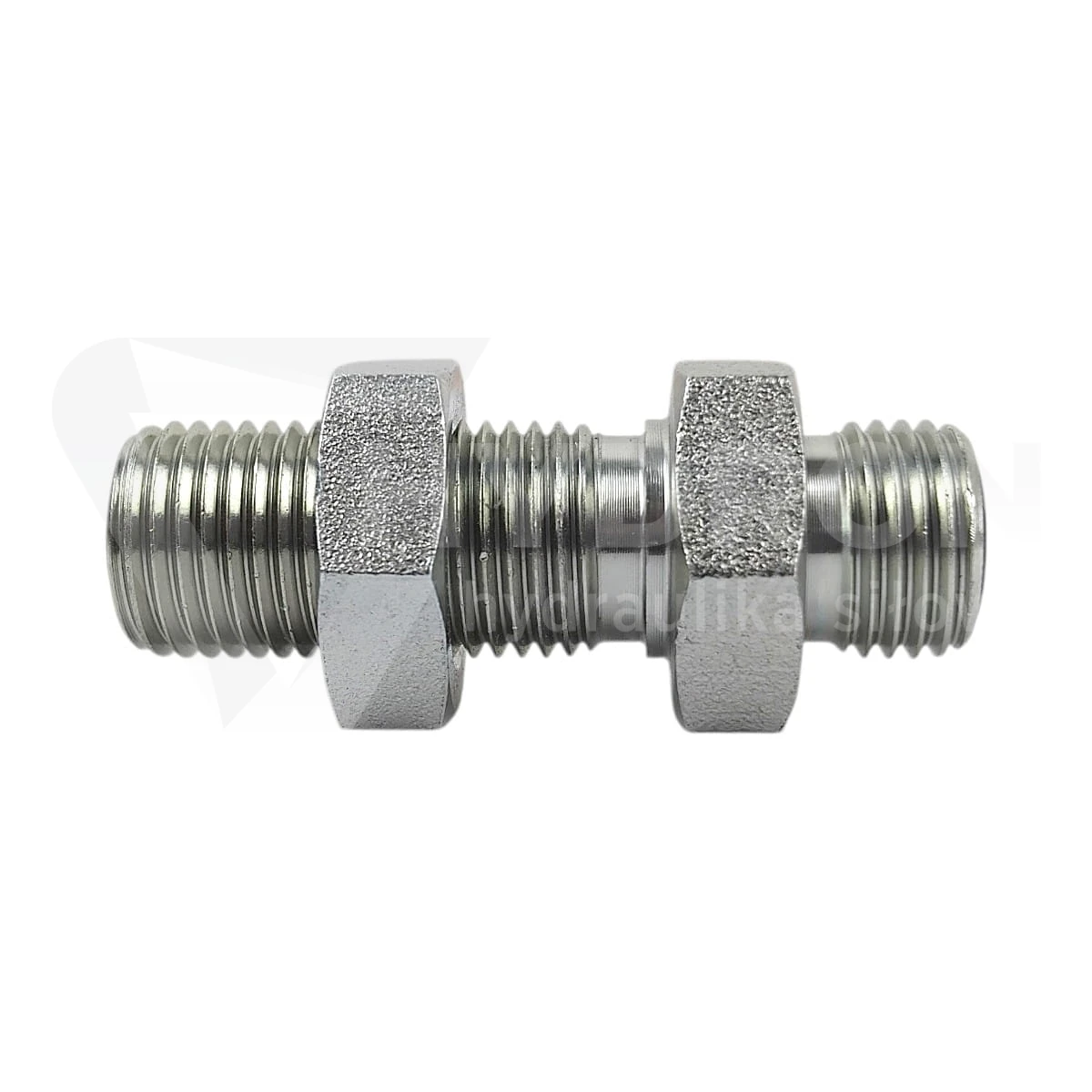

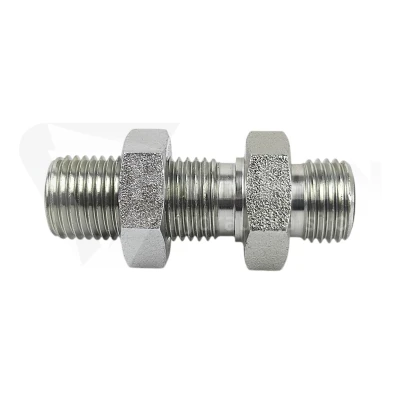

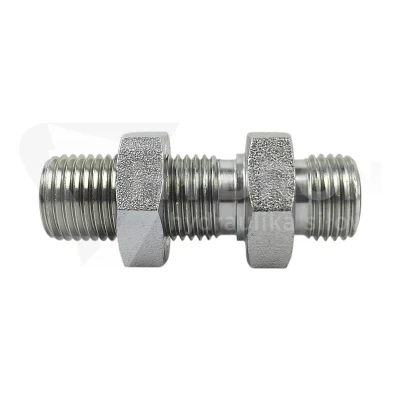

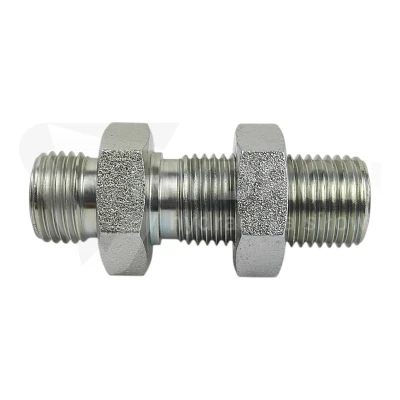

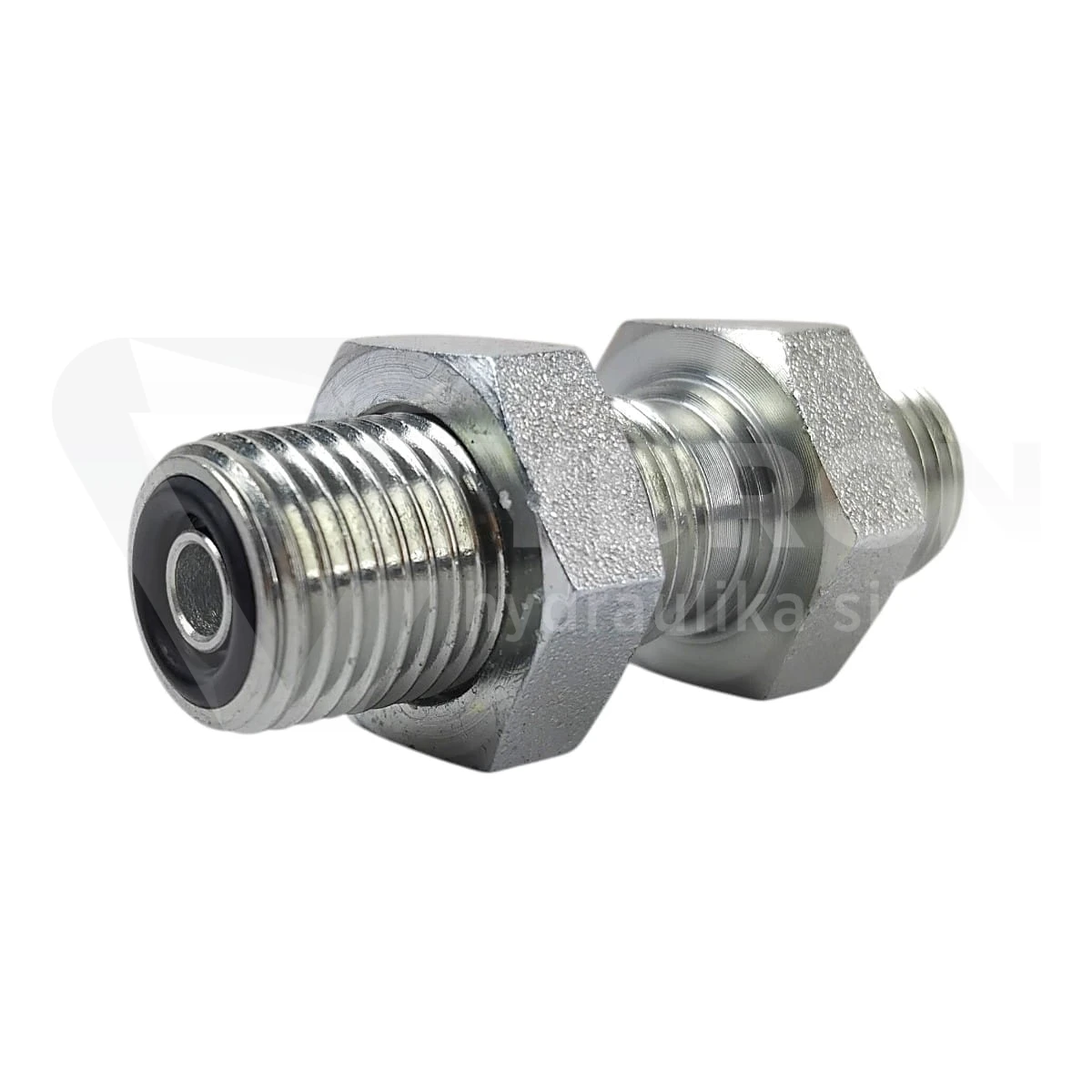

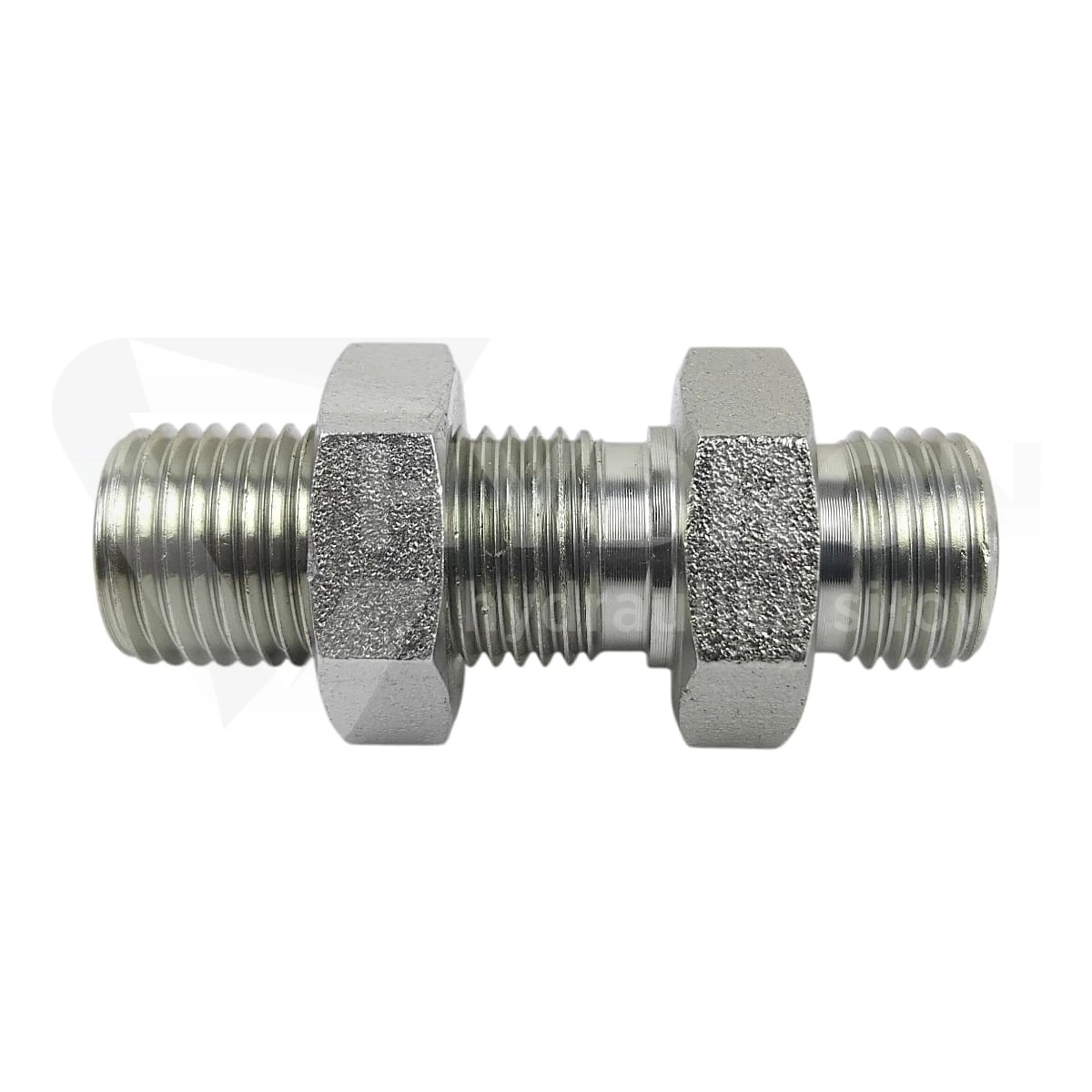

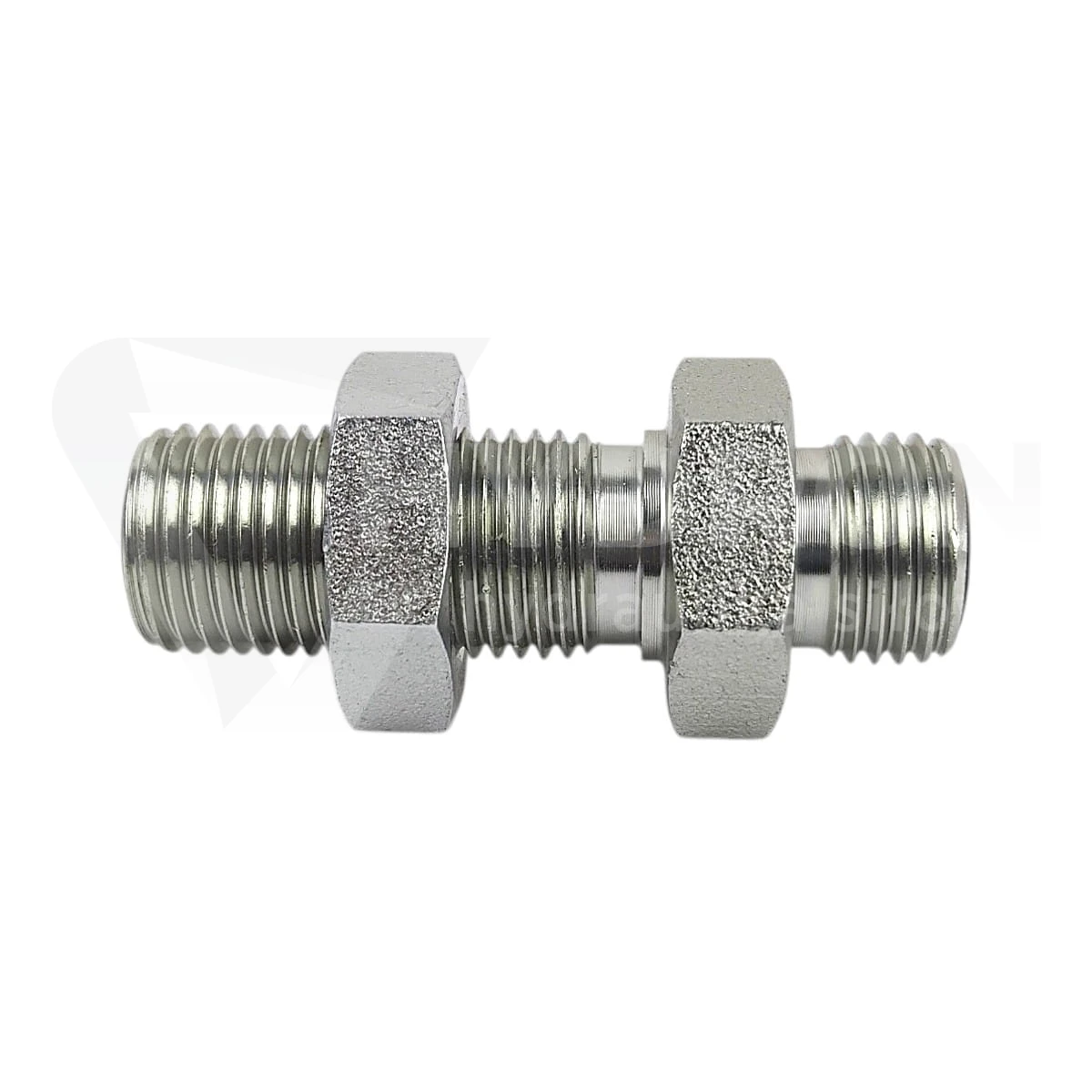

Złączka grodziowa ORFS 1.3/16"

Złączka grodziowa ORFS 1.3/16" jest elementem do wykonania stałego przejścia hydraulicznego przez panel, gródź, wspornik, płytę montażową, ramę lub inną część konstrukcyjną maszyny. Obie strony złączki mają gwint zewnętrzny 1.3/16" ORFS, dlatego produkt pracuje jako proste przejście grodziowe w jednym standardzie, bez redukcji średnicy. Złączka jest wyposażona w przeciwnakrętkę, która umożliwia osadzenie elementu w otworze i unieruchomienie punktu przyłączeniowego. Takie rozwiązanie stosuje się tam, gdzie przewód hydrauliczny, rura lub zawór nie powinny wisieć wyłącznie na połączeniu, lecz mają być podparte w stabilnym miejscu instalacji.

Złączka grodziowa ORFS 1.3/16" jako przejście przez panel

W instalacjach hydraulicznych przejście przez panel często wygląda jak prosty detal montażowy, ale w praktyce decyduje o trwałości całego odcinka przewodu. Jeżeli wąż przechodzi przez otwór bez złączki grodziowej, może ocierać się o krawędź, przenosić drgania na końcówkę albo ustawiać połączenie pod niekorzystnym kątem. Złączka grodziowa ORFS 1.3/16" tworzy stały punkt połączenia, który rozdziela instalację po obu stronach przegrody. Inne elementy w tym standardzie znajdują się w kategorii złączki grodziowe ORFS.

Gwint 1.3/16" ORFS po obu stronach

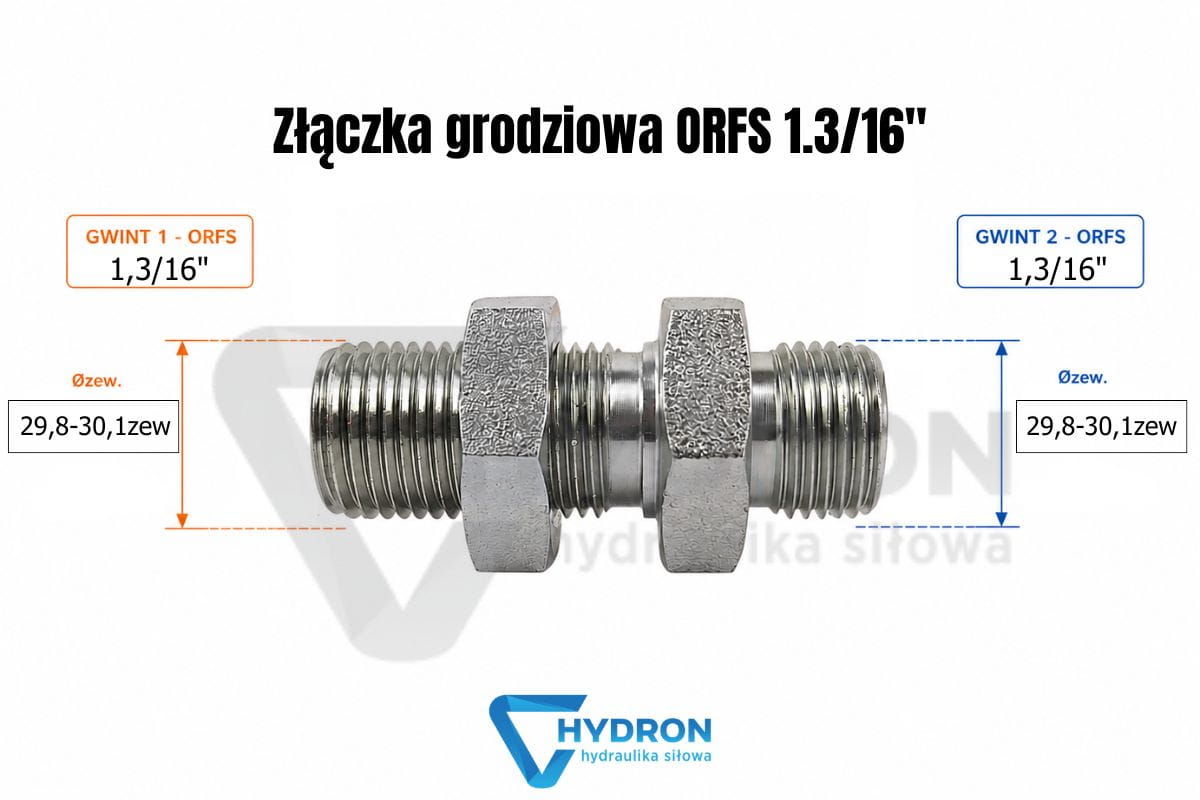

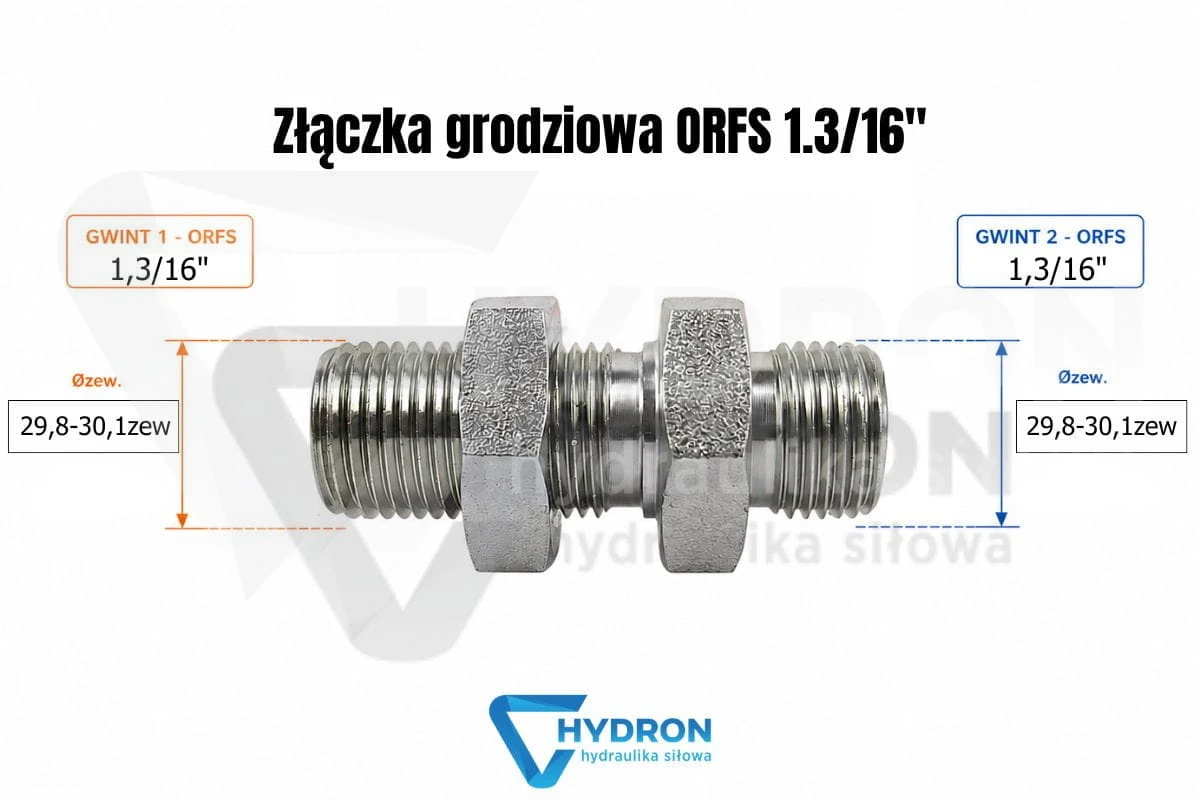

Ten produkt ma po obu stronach ten sam gwint zewnętrzny 1.3/16" ORFS. Nie jest to przejściówka na inny rozmiar, lecz złączka grodziowa w jednym standardzie. Wymiar gwintu mierzony po zewnętrznej stronie wynosi 29,8-30,1 mm, a po stronie wewnętrznej 27,6-27,9 mm. W tej złączce nie ma różnicy między gwintem większym i mniejszym, ponieważ oba przyłącza są identyczne. Mimo tego nie należy dobierać elementu tylko po średnicy. ORFS jest osobnym systemem połączenia i nie powinien być mylony z JIC, BSP, NPT ani innymi gwintami calowymi stosowanymi w hydraulice siłowej.

Uszczelnienie ORFS i praca powierzchni czołowej

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W takim systemie gwint odpowiada za skręcenie elementów, ale szczelność powstaje na powierzchni czołowej z udziałem O-ringu. To oznacza, że przed montażem trzeba sprawdzić nie tylko gwint, ale też stan czoła uszczelniającego, czystość powierzchni, jakość O-ringu oraz zgodność elementu współpracującego. Jeżeli powierzchnia jest zarysowana, zabrudzona lub przewód po montażu ciągnie złączkę pod kątem, połączenie może przeciekać mimo prawidłowego rozmiaru gwintu.

Norma J1453 i zgodność elementów ORFS

Złączka jest wykonana jako element ORFS zgodny ze standardem J1453. Dla użytkownika oznacza to konieczność łączenia jej z końcówkami, adapterami i przewodami pracującymi w tym samym systemie uszczelnienia. W maszynach importowanych często występuje kilka standardów calowych obok siebie, dlatego samo określenie „gwint calowy” nie wystarcza. Przy identyfikacji sąsiednich rozmiarów można porównać złączkę grodziową ORFS 1" oraz złączkę grodziową ORFS 13/16", aby nie dobierać części wyłącznie po podobnym wyglądzie.

Przeciwnakrętka i osadzenie w grodzi

Przeciwnakrętka pozwala zamocować złączkę w otworze grodziowym i zablokować ją w określonej pozycji. Przy rozmiarze 1.3/16" ORFS ma to duże znaczenie, ponieważ przewód lub rura podłączona do takiej złączki może przenosić wyraźne obciążenia mechaniczne. Przed montażem trzeba sprawdzić średnicę otworu, grubość panelu, dostęp do dokręcenia przeciwnakrętki oraz to, czy po obu stronach grodzi pozostaje miejsce na swobodne ułożenie przewodu. Dobrze osadzona złączka grodziowa nie powinna być wymuszana położeniem węża ani rurą prowadzoną pod naprężeniem.

Kiedy złączka grodziowa nie zastępuje zwykłej przyłączki

Złączka grodziowa ORFS 1.3/16" nie powinna być traktowana jako zwykły adapter do każdego połączenia z podobnym gwintem. Jej główną funkcją jest montaż przez przegrodę i stabilizacja punktu przejścia. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza, siłownika lub bloku hydraulicznego, należy dobrać przyłączkę odpowiednią do gniazda i sposobu uszczelnienia. Do takich zastosowań służą między innymi przyłączki proste hydrauliczne. Montaż grodziówki poza jej funkcją może utrudnić skręcenie połączenia i zwiększyć ryzyko wycieku.

Ciśnienie 420 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 420 bar. To parametr samego elementu, dlatego przy montażu trzeba ocenić cały fragment instalacji. Ograniczeniem może być przewód, końcówka, O-ring, rura, zawór albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, sama wymiana złączki nie zawsze wystarczy. Trzeba sprawdzić, czy powierzchnia czołowa ORFS nie jest uszkodzona, czy O-ring jest właściwy oraz czy przewód nie pracuje pod naprężeniem. Do kontroli rzeczywistego ciśnienia w układzie przydatne są manometry hydrauliczne.

Dobór przewodu do złączki ORFS 1.3/16"

Przewód podłączony do złączki grodziowej powinien mieć odpowiednią długość, promień gięcia i ustawienie końcówek. Jeżeli wąż jest za krótki, zbyt sztywny albo po dokręceniu ciągnie złączkę w bok, uszczelnienie czołowe ORFS pracuje w gorszych warunkach. Wyciek może nie pojawić się od razu, lecz dopiero podczas pracy maszyny, gdy instalacja zacznie przenosić drgania i zmiany ciśnienia. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu.

Typowe błędy przy połączeniach ORFS 1.3/16"

Najczęstszy błąd to pomylenie ORFS z innym standardem calowym, szczególnie w maszynach, w których występują jednocześnie JIC, BSP, NPT i ORFS. Drugi błąd to ponowne użycie starego O-ringu albo skręcenie połączenia na zabrudzonej powierzchni czołowej. Trzeci problem pojawia się wtedy, gdy złączka grodziowa staje się jedynym punktem podparcia przewodu. Złączka ma stabilizować przejście, ale nie powinna przejmować masy i drgań całej instalacji. Jeżeli przewód przechodzi blisko krawędzi konstrukcji, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów po obu stronach grodzi

Przy przejściu grodziowym liczy się nie tylko sama złączka, ale też prowadzenie instalacji po obu stronach panelu. Dłuższy przewód, rura stalowa albo linia pracująca w drganiach powinny mieć dodatkowe punkty podparcia. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie zmniejsza ruch instalacji, odciąża gwint i pomaga utrzymać szczelność połączenia czołowego. Ma to szczególne znaczenie w maszynach mobilnych, gdzie drgania i zmiany obciążenia są normalnym elementem pracy.

Produkty do porównania przy identyfikacji części

Jeżeli stara złączka została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać ją z innymi elementami z tej samej rodziny. Przy mniejszym rozmiarze można sprawdzić złączkę grodziową ORFS 1", a przy większym przejściu złączkę grodziową ORFS 2". Jeżeli instalacja nie jest wykonana w standardzie ORFS, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

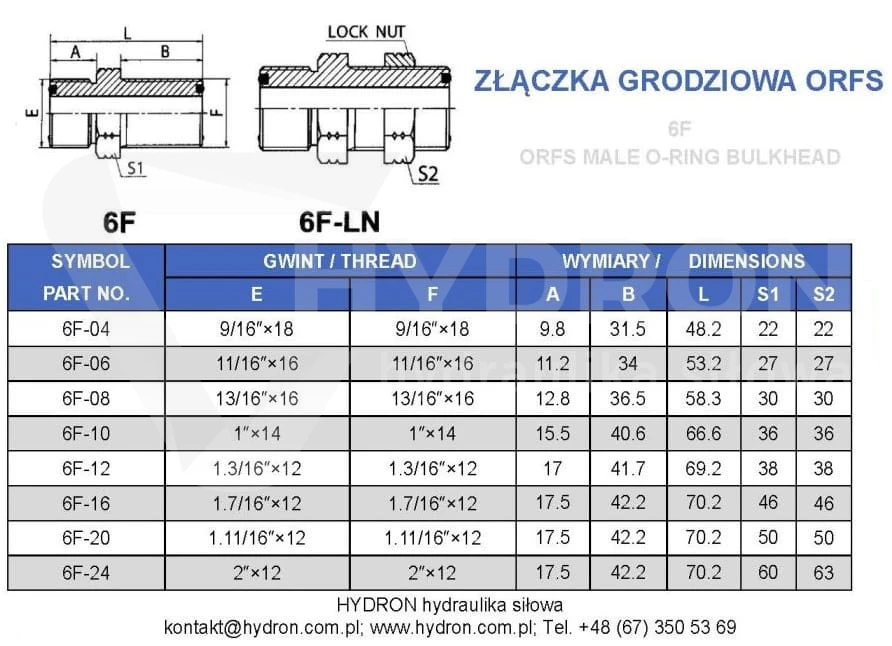

Dane techniczne produktu

• Produkt: złączka grodziowa ORFS 1.3/16"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 1.3/16" ORFS
• Wymiar gwintu 1: 29,8-30,1 mm zewnętrznie / 27,6-27,9 mm wewnętrznie
• Gwint 2: 1.3/16" ORFS
• Wymiar gwintu 2: 29,8-30,1 mm zewnętrznie / 27,6-27,9 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 1.3/16" ORFS
• Gwint mniejszy: brak różnicy, obie strony 1.3/16" ORFS
• Ciśnienie pracy: 420 bar
• Norma wykonania: złącza ORFS J1453
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Wykonanie: z przeciwnakrętką, tzw. kontrą
• Oznaczenie wg Vitillo: APPMO1414
• Oznaczenie wg Cast: 6050-14
• Kod produktu: ZN-141-1 1 3/16 ORFS
• Kod kreskowy EAN: 2000010049431

Pomoc Hydron przy doborze złączek ORFS

Przy doborze złączki grodziowej ORFS 1.3/16" najlepiej podać rozmiar gwintu, standard ORFS, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inną część konstrukcyjną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 1.3/16", inny rozmiar ORFS, złączka BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 1.3/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 1.3/16"?

Produkt ma gwinty zewnętrzne 1.3/16" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 1.3/16" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 1.3/16"?

Ciśnienie pracy wynosi 420 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 1.3/16"?

Przed zakupem należy sprawdzić rozmiar 1.3/16" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 420 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
