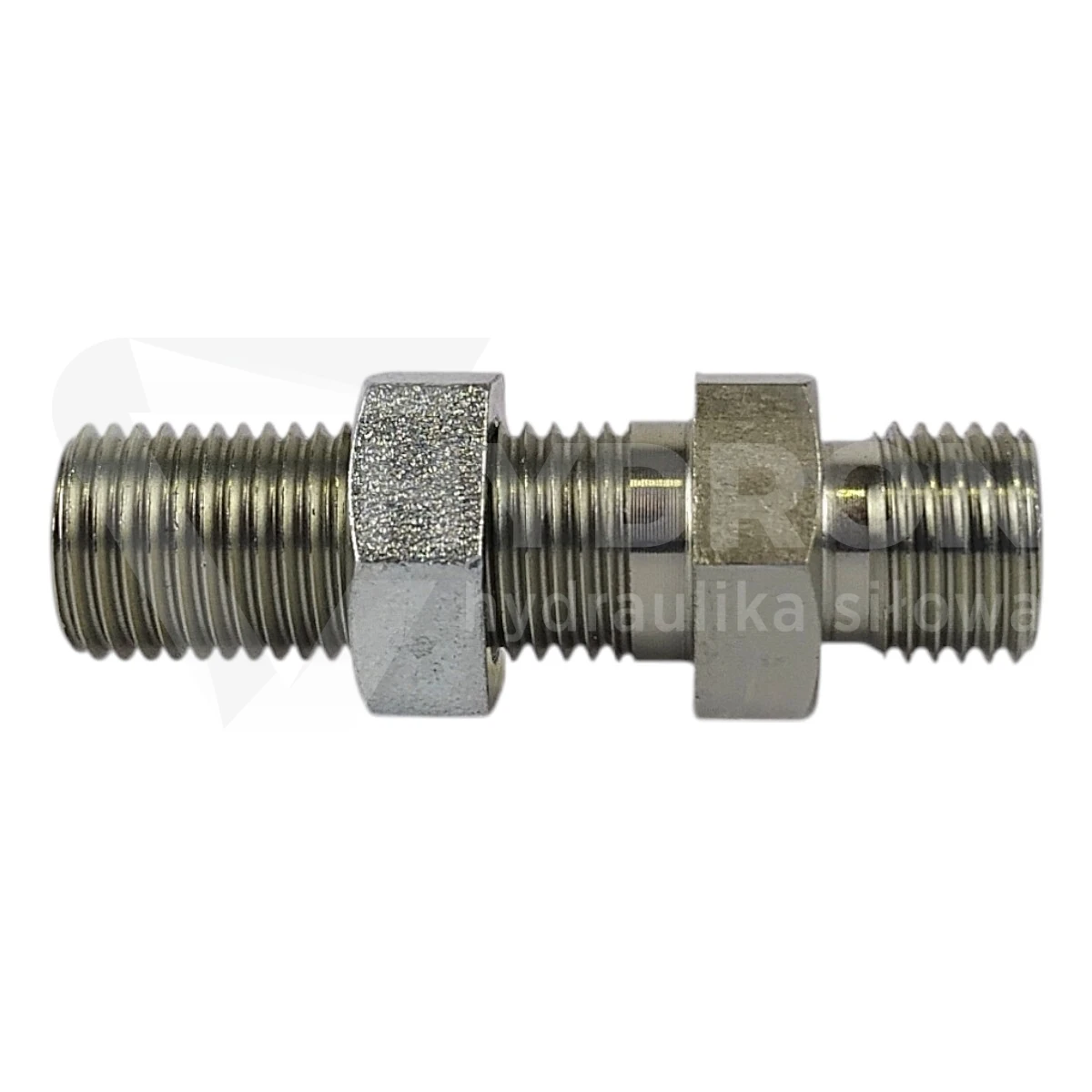

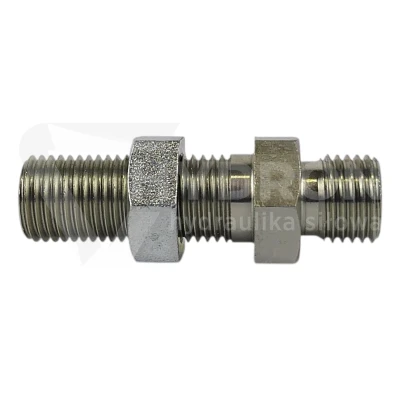

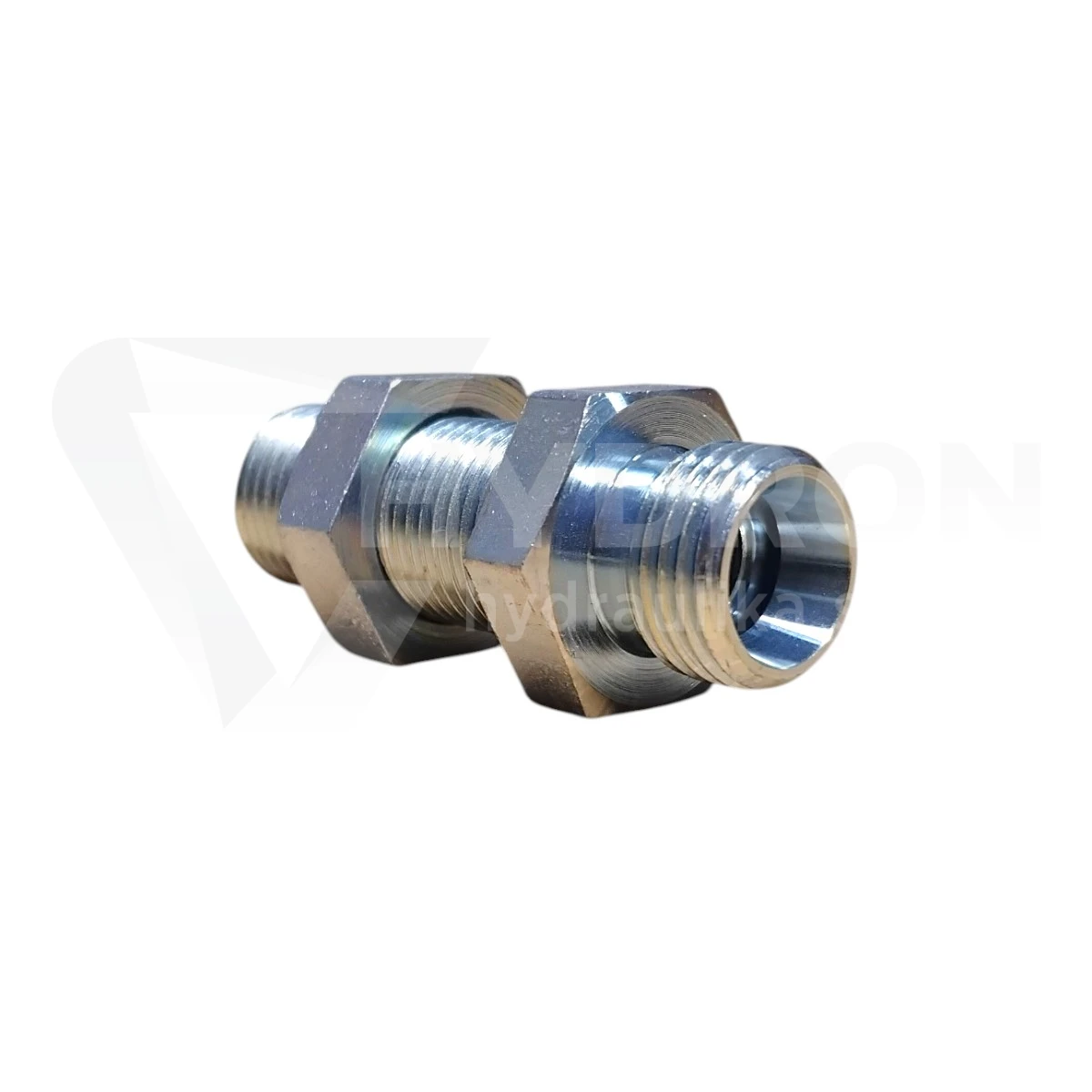

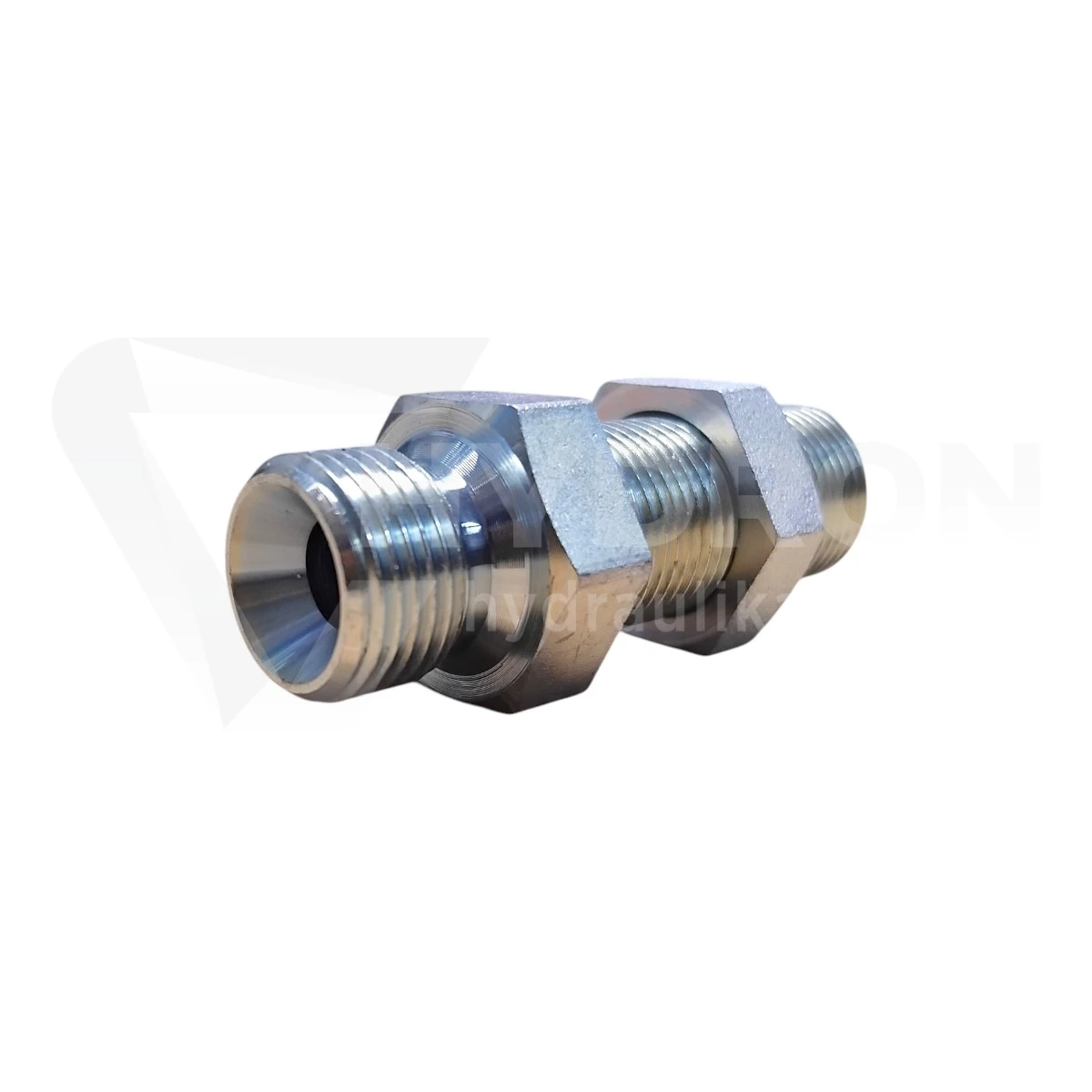

Złączka grodziowa M12x1,5 06L stal nierdzewna

Przejdź do sekcji Opinie

40,59 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Rozmiar gwintu 2 M12X1,5
Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma brak danych
Temperatura pracy brak danych
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka grodziowa M12x1,5 06L ze stali nierdzewnej

Złączka grodziowa M12x1,5 06L ze stali nierdzewnej to proste złącze hydrauliczne przeznaczone do wykonania stabilnego przejścia przewodu lub rurki przez panel, gródź, wspornik albo ściankę maszyny. Wariant 06L należy do lekkiej serii metrycznej i współpracuje z rurką o średnicy zewnętrznej 6 mm. Po obu stronach zastosowano gwint M12x1,5. Wykonanie ze stali nierdzewnej sprawdza się szczególnie tam, gdzie istotna jest podwyższona odporność na korozję i warunki środowiskowe.

Parametry techniczne

typ: złączka hydrauliczna grodziowa prosta,
rozmiar: 06L,
seria: lekka L,
gwint strony 1: M12x1,5,
gwint strony 2: M12x1,5,
średnica zewnętrzna rurki: 6 mm,
materiał: stal nierdzewna,
system połączenia: metryczny,
standard rodziny złączy: DIN 2353 / PN-EN ISO 8434-1,
wykonanie: przejście proste przez gródź lub panel,
zastosowanie: instalacje hydrauliki siłowej.

Do czego służy złączka grodziowa 06L?

Złączka grodziowa pozwala utworzyć stały punkt przejścia instalacji hydraulicznej przez element konstrukcyjny maszyny. Zamiast prowadzić rurkę lub przewód swobodnie przez otwór, złącze zostaje zamocowane w grodzi, a instalacja jest podłączana po obu jej stronach.

Takie rozwiązanie porządkuje instalację i ogranicza przemieszczanie się przyłącza względem panelu. Jest szczególnie przydatne w maszynach przemysłowych, agregatach hydraulicznych, stanowiskach produkcyjnych i urządzeniach, w których przewody prowadzone są pomiędzy oddzielnymi częściami konstrukcji.

M12x1,5 06L co oznacza ten rozmiar?

Oznaczenie M12x1,5 określa gwint metryczny o średnicy nominalnej 12 mm i skoku 1,5 mm. Symbol 06L informuje natomiast, że złączka należy do lekkiej serii L i jest przeznaczona do współpracy z rurką o średnicy zewnętrznej 6 mm.

Przy doborze nie wystarczy więc sprawdzić wyłącznie gwintu M12x1,5. Należy również potwierdzić serię 06L oraz średnicę rurki. Złącza o podobnym wyglądzie mogą należeć do innych serii i nie będą prawidłowo współpracować z istniejącą instalacją.

Dlaczego warto zastosować stal nierdzewną?

Wersję nierdzewną warto wybrać w instalacjach narażonych na wilgoć, częste mycie, oddziaływanie warunków atmosferycznych lub środowisko, w którym standardowa stal ocynkowana mogłaby szybciej ulegać korozji. Dotyczy to między innymi maszyn pracujących na zewnątrz oraz instalacji przemysłowych wymagających elementów o zwiększonej trwałości powierzchniowej.

Przy projektowaniu układu należy pamiętać, że zastosowanie jednej nierdzewnej złączki nie zapewnia odporności korozyjnej całej instalacji. Warto odpowiednio dobrać również rurki, nakrętki, pierścienie zacinające i pozostałe elementy współpracujące.

Montaż złączki przez panel lub gródź

Konstrukcja grodziowa umożliwia osadzenie korpusu złączki w przygotowanym otworze w panelu albo ściance. Dzięki temu powstaje sztywny punkt przyłączeniowy, do którego można doprowadzić elementy instalacji po obu stronach przegrody.

Przed montażem należy sprawdzić średnicę otworu, grubość elementu konstrukcyjnego oraz ilość miejsca potrzebnego do prawidłowego dokręcenia złącza. Połączenie nie powinno być montowane pod naprężeniem wynikającym z niewłaściwego ustawienia rurki.

Najczęstszy błąd przy doborze złączki 06L

Jednym z najczęstszych błędów jest dobór produktu wyłącznie na podstawie oznaczenia M12x1,5. W hydraulice metrycznej ten sam lub zbliżony gwint może występować w różnych konfiguracjach przyłączeniowych. W tym przypadku kluczowe jest oznaczenie 06L i rurka o średnicy zewnętrznej 6 mm.

Nieprawidłowo dobrana seria może uniemożliwić właściwe osadzenie elementów zaciskowych, a próba wymuszonego montażu może doprowadzić do uszkodzenia gwintu lub powierzchni uszczelniających i w konsekwencji do wycieku.

Złączki grodziowe metryczne do hydrauliki siłowej

W HYDRON dostępne są również metryczne złączki grodziowe w innych rozmiarach serii L i S. Pozwala to dobrać właściwy wariant do średnicy rurki oraz gwintu stosowanego w danej instalacji.

Przy rozbudowie lub naprawie układu warto również sprawdzić pozostałe złączki hydrauliczne, w tym przyłączki, kolanka, trójniki, redukcje oraz elementy przeznaczone do systemów metrycznych i calowych.

Jak sprawdzić, czy jest to właściwy wariant?

Ten produkt należy wybrać, gdy instalacja wymaga prostego przejścia przez panel lub gródź, po obu stronach potrzebne jest przyłącze M12x1,5 w lekkiej serii 06L, a współpracująca rurka ma średnicę zewnętrzną 6 mm. Jeżeli którykolwiek z tych parametrów jest inny, należy dobrać odpowiedni rozmiar złączki.

Najczęstsze pytania

Jakie gwinty ma złączka grodziowa 06L?

Po obu stronach złączki znajduje się gwint metryczny M12x1,5.

Do jakiej rurki przeznaczona jest wersja 06L?

Wariant 06L jest przeznaczony do współpracy z rurką o średnicy zewnętrznej 6 mm.

Do czego służy złączka grodziowa?

Służy do wykonania stabilnego punktu przejścia instalacji hydraulicznej przez panel, gródź, płytę montażową lub inny element konstrukcyjny.

Czy złączka M12x1,5 06L jest redukcją?

Nie. Jest to prosta złączka grodziowa w tym samym rozmiarze przyłączeniowym po obu stronach.

Dlaczego zastosowano stal nierdzewną?

Wykonanie nierdzewne jest przeznaczone przede wszystkim do miejsc, w których wymagana jest zwiększona odporność elementów instalacji na korozję i trudniejsze warunki środowiskowe.
