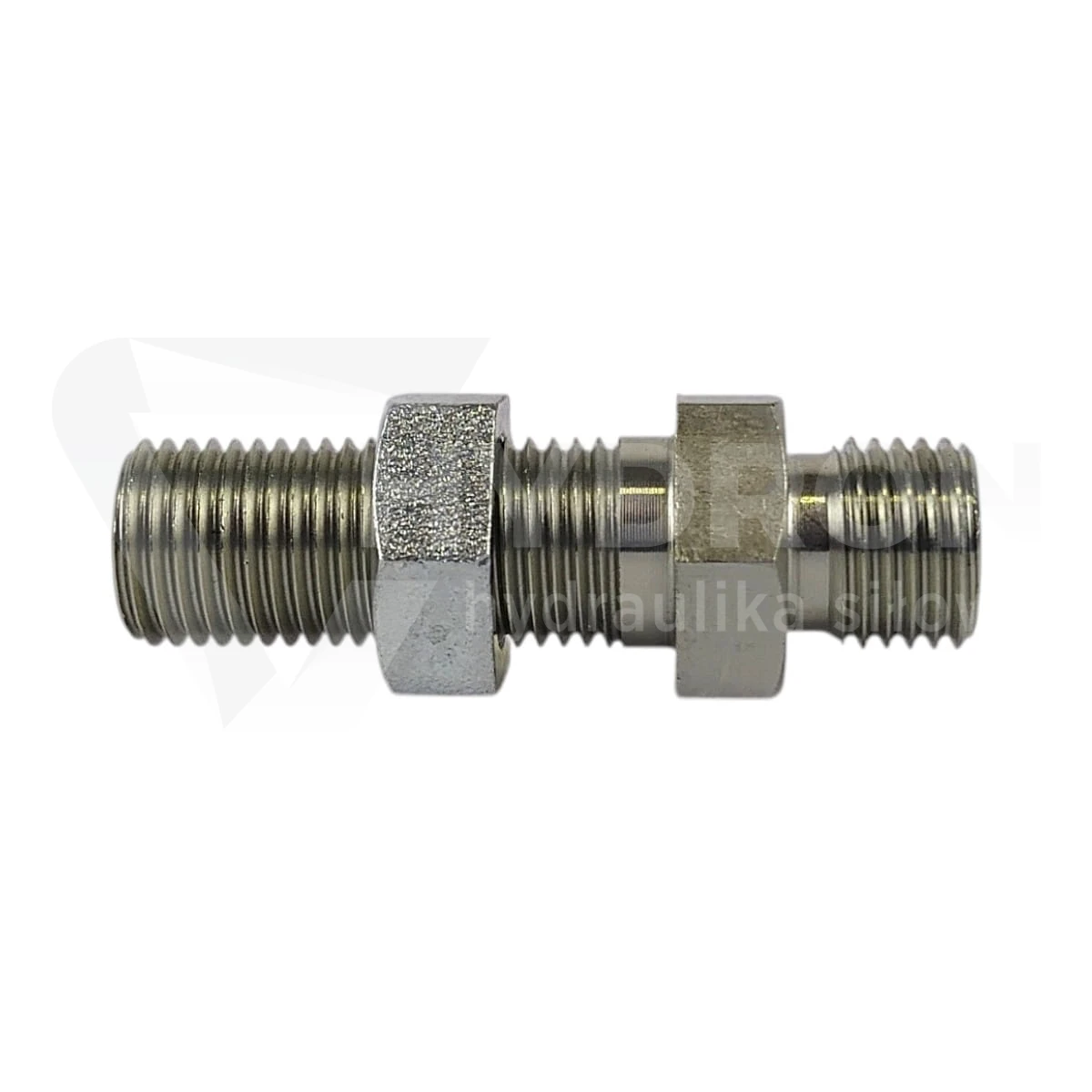

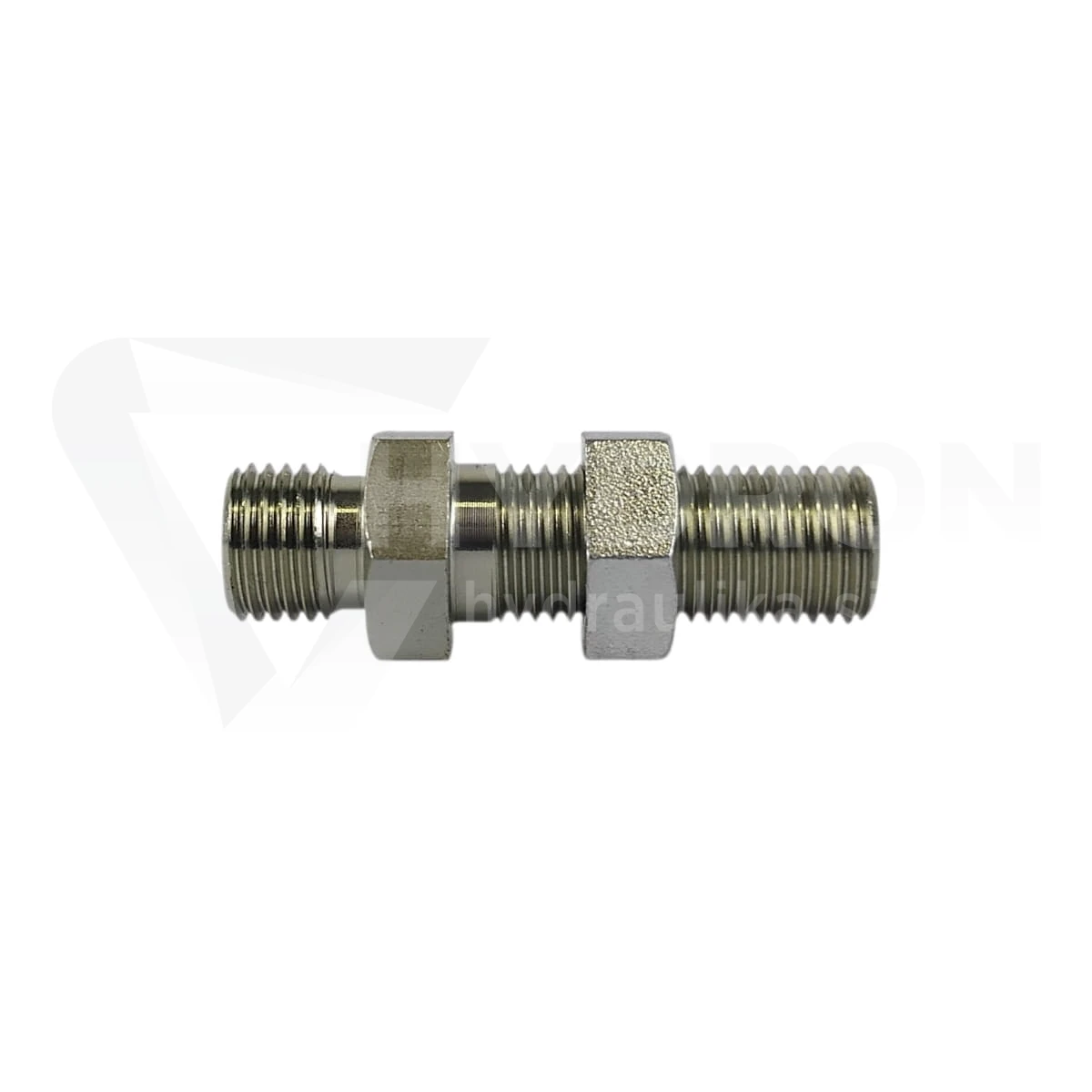

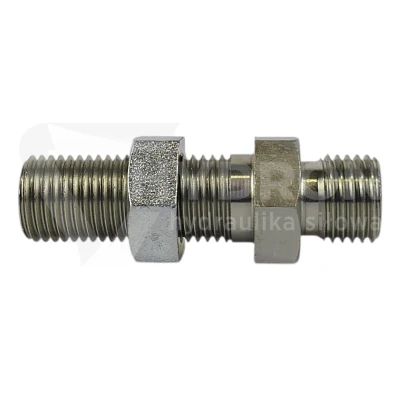

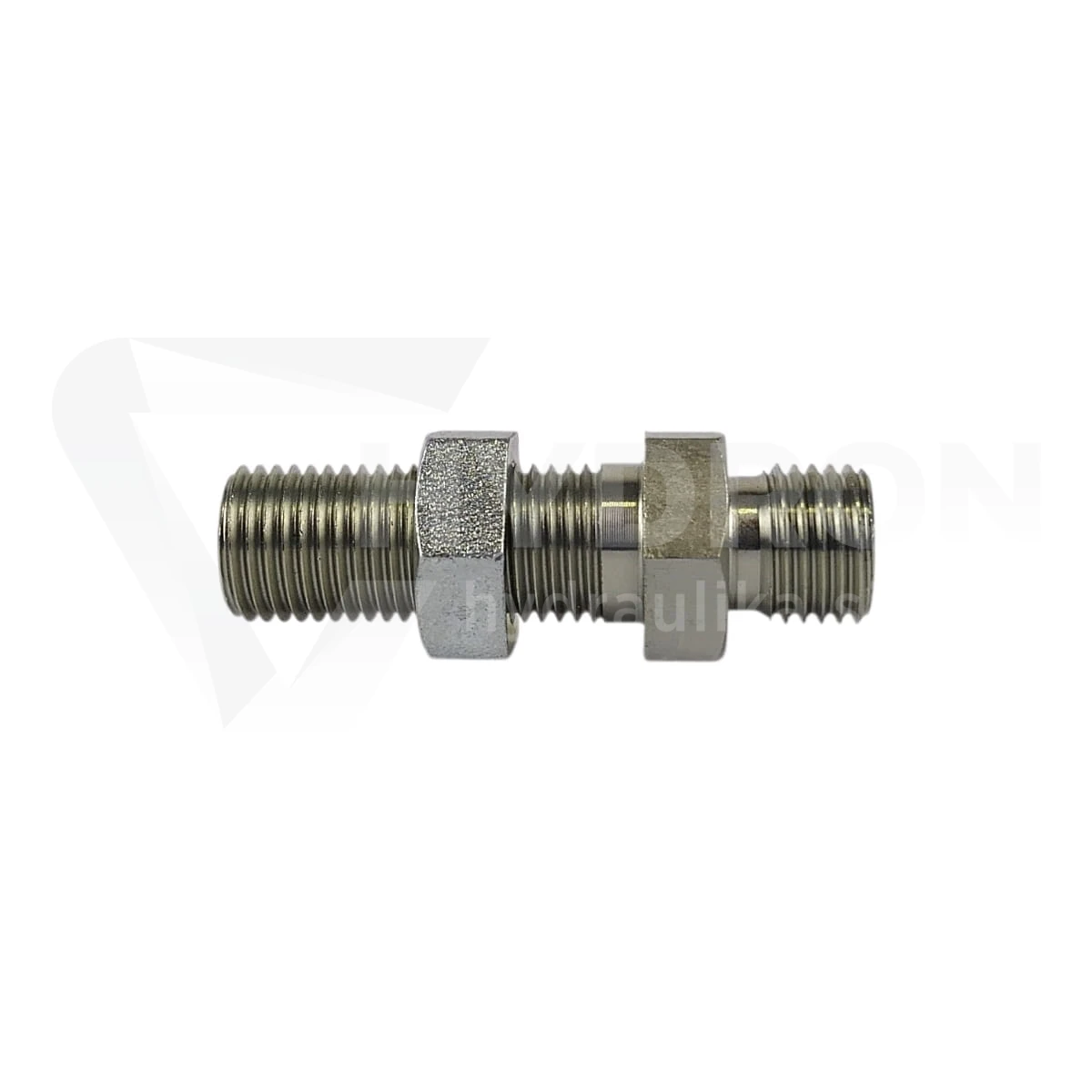

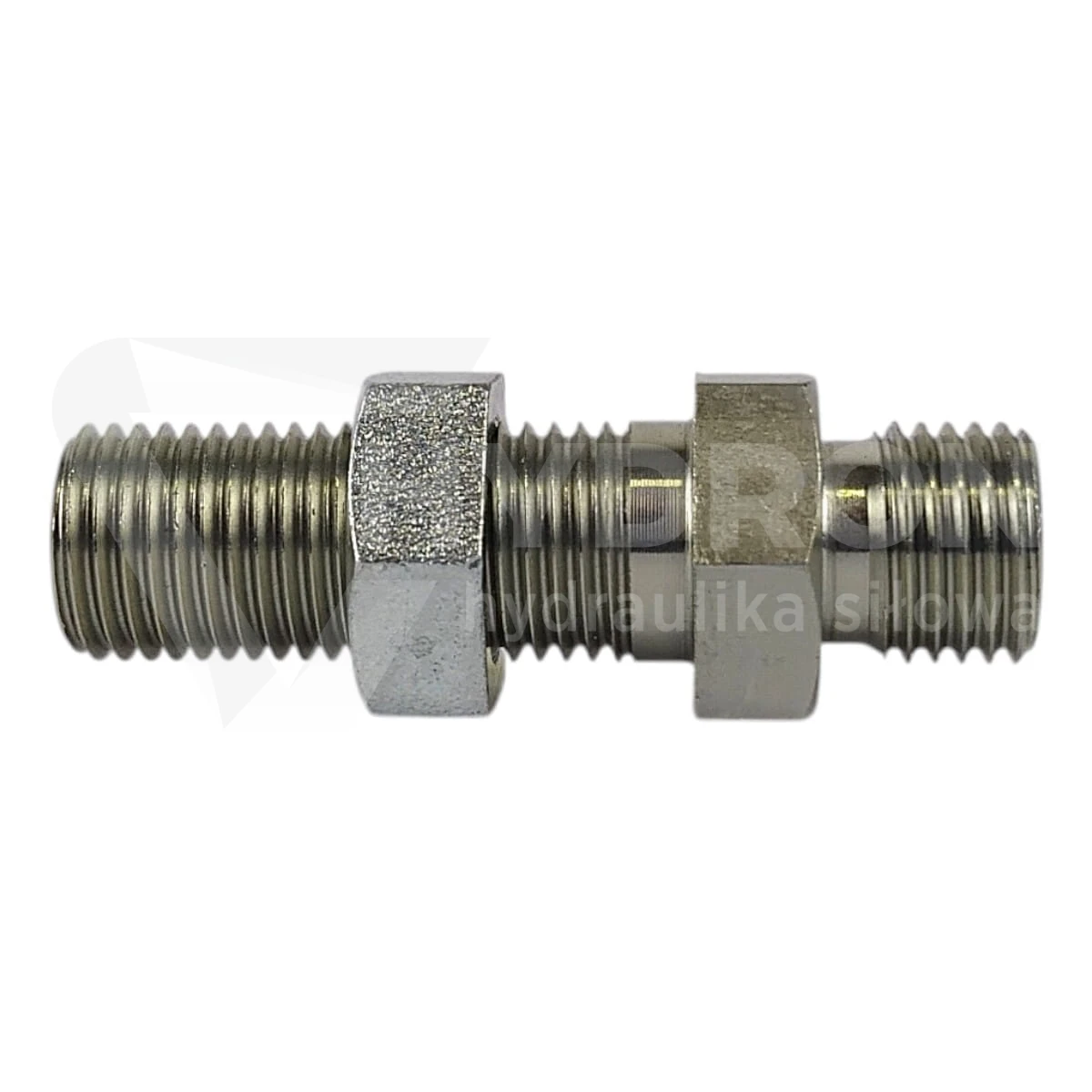

Złączka grodziowa M22x1,5 14S stal nierdzewna 1.4571

Złączka grodziowa M22x1,5 14S stal nierdzewna 1.4571 jest metrycznym elementem przyłączeniowym do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M22x1,5 w serii 14S, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Wykonanie ze stali nierdzewnej 1.4571 sprawdza się w instalacjach narażonych na wilgoć, pracę na zewnątrz, mycie, środowisko przemysłowe lub podwyższone wymagania odporności korozyjnej. Ciśnienie pracy wynosi 320 bar.

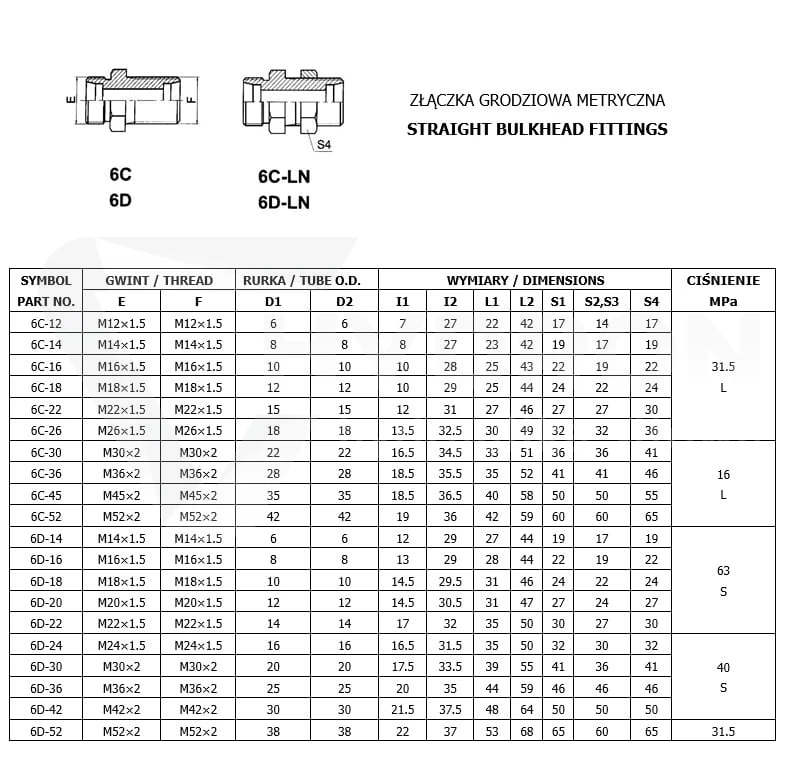

Parametry techniczne

• Produkt: złączka grodziowa M22x1,5 14S stal nierdzewna 1.4571
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa, przejście przez panel
• Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
• Seria: 14S

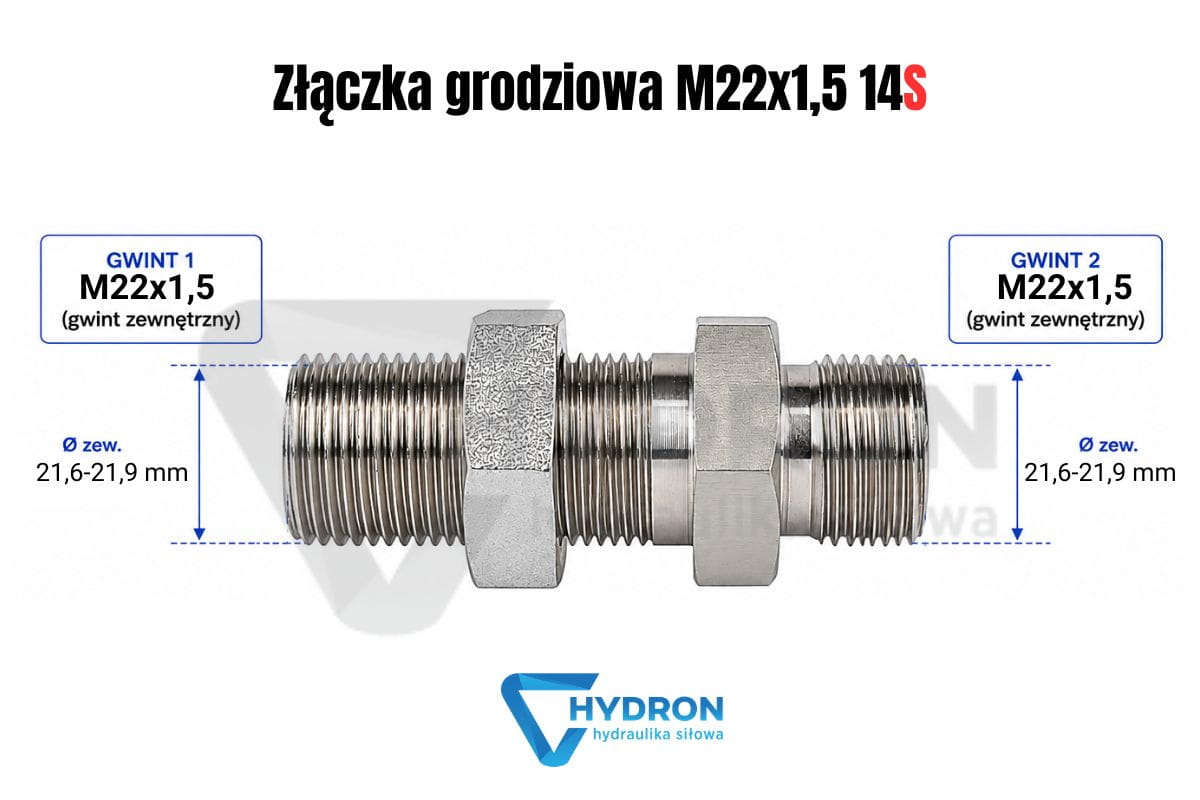

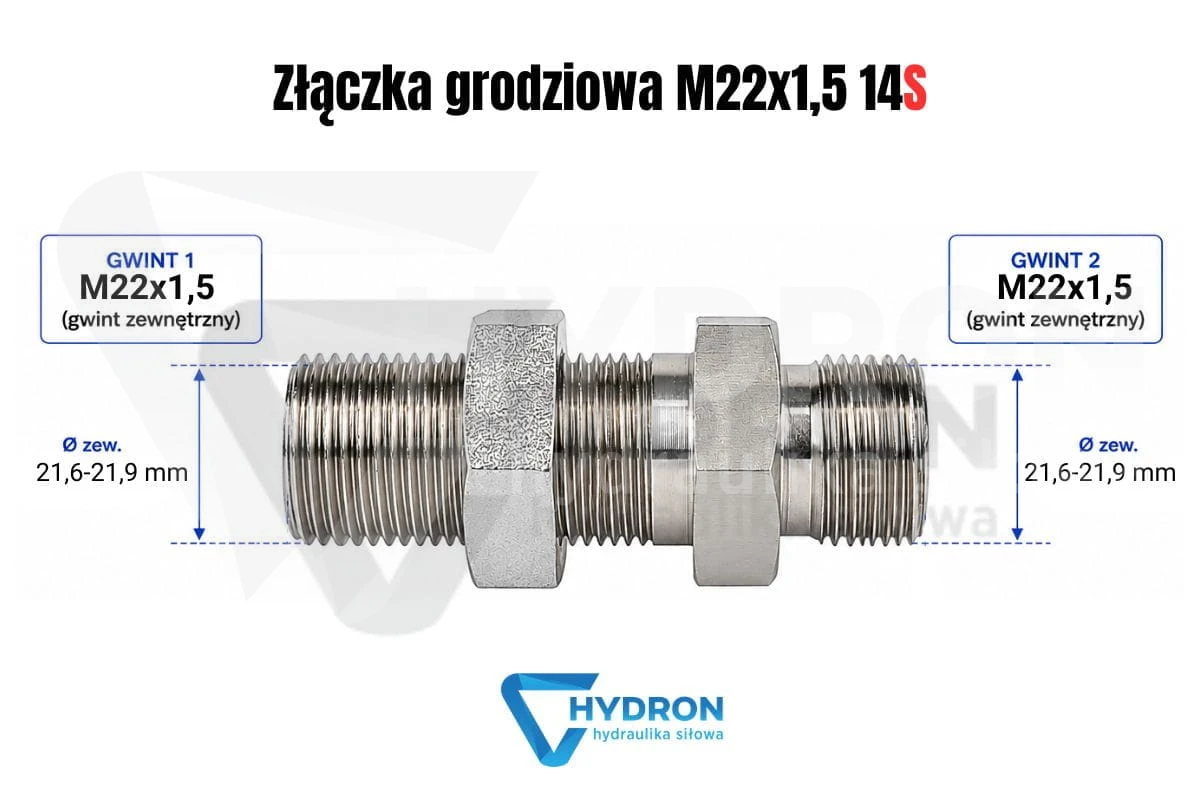

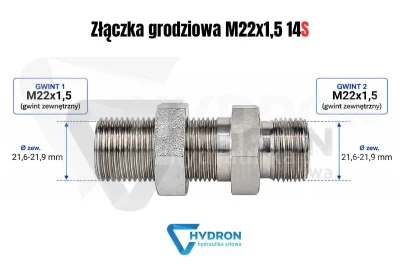

• Rozmiar gwintu 1: M22x1,5
• Wymiar gwintu 1: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
• Rozmiar gwintu 2: M22x1,5
• Wymiar gwintu 2: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony M22x1,5
• Gwint mniejszy: brak różnicy, obie strony M22x1,5
• Ciśnienie pracy: 320 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal nierdzewna 1.4571
• Zabezpieczenie powierzchni: stal nierdzewna, wykonanie odporne na korozję
• Oznaczenie wg Ermeto: XSV 12-S
• Oznaczenie wg Rastelli-Raccordi: TN102-12S
• Kod produktu: ZN-141-1 M22X1,5 14S
• Kod kreskowy EAN: 2000010060641

Złączka grodziowa M22x1,5 14S do montażu przez panel

Ten typ złączki stosuje się wtedy, gdy odcinek instalacji hydraulicznej ma przejść przez przegrodę i zostać zamocowany w stałym punkcie. Korpus grodziowy pozwala osadzić połączenie w panelu, dzięki czemu przewód lub element instalacji nie pracuje luźno na krawędzi otworu. W praktyce poprawia to czytelność układu, ułatwia serwis i zmniejsza ryzyko przenoszenia naprężeń bezpośrednio na połączenie. Inne warianty metryczne można porównać w kategorii złączki grodziowe metryczne.

Gwint M22x1,5 i seria 14S, co trzeba sprawdzić przed montażem

W tej złączce po obu stronach występuje gwint M22x1,5, ale równie ważne jest oznaczenie 14S. Litera S wskazuje serię ciężką w systemie metrycznym, dlatego elementy współpracujące muszą być dobrane do tej samej serii. Sam gwint M22x1,5 nie wystarcza do poprawnego doboru, jeżeli po drugiej stronie pracuje inna geometria złącza. Pomyłka między serią lekką i ciężką może skutkować problemem ze skręceniem, nieszczelnością albo uszkodzeniem powierzchni styku.

Stal nierdzewna 1.4571 w układach hydraulicznych

Wersja ze stali nierdzewnej 1.4571 ma sens tam, gdzie zwykły ocynk może być niewystarczający. Dotyczy to maszyn pracujących na zewnątrz, instalacji mytych wodą, układów w wilgotnym otoczeniu, elementów narażonych na chemię techniczną oraz miejsc, gdzie późniejszy demontaż skorodowanej części byłby problemem serwisowym. Przy takim doborze warto zachować spójność materiałową całego odcinka. Nierdzewna grodziówka będzie najlepszym rozwiązaniem wtedy, gdy także przewód, końcówki, adaptery i elementy mocujące są dobrane do warunków pracy.

Kiedy wybrać grodziówkę M22x1,5 14S zamiast zwykłej złączki

Zwykła złączka może połączyć dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M22x1,5 14S stal nierdzewna 1.4571 jest właściwa wtedy, gdy punkt połączeniowy ma być osadzony w panelu, ramie lub wsporniku. Przykładem może być wyprowadzenie instalacji z wnętrza maszyny na zewnętrzny punkt serwisowy albo uporządkowanie przewodów w zabudowie hydraulicznej. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu lub siłownika, należy dobrać odpowiednie przyłączki proste hydrauliczne.

Ciśnienie pracy 320 bar i ocena całego układu

Ciśnienie pracy złączki wynosi 320 bar, ale w instalacji hydraulicznej zawsze trzeba ocenić cały odcinek. Ograniczeniem może być przewód, końcówka, nakrętka, pierścień, adapter, zawór, rura albo element po drugiej stronie grodzi. Jeżeli układ wcześniej przeciekał, nie wystarczy wymienić samej złączki. Trzeba sprawdzić, czy przewód nie pracuje pod naprężeniem, czy elementy są zgodne z serią 14S i czy ciśnienie robocze nie przekracza parametrów pozostałych części. Do kontroli parametrów układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M22x1,5 14S bez naprężenia

Podczas montażu złączka powinna być ustawiona prosto w otworze, a połączenie po obu stronach nie powinno wymuszać jej położenia. Naprężony przewód, źle ustawiona końcówka kątowa albo brak podparcia mogą powodować luzowanie połączenia po kilku cyklach pracy maszyny. W grodzi ważne jest także właściwe dociśnięcie elementu montażowego oraz pozostawienie miejsca na prawidłowe dokręcenie. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości i ustawienia końcówek.

Najczęstszy błąd przy doborze złączki M22x1,5 14S

Najczęstszy błąd to dobór złączki wyłącznie po gwincie M22x1,5, bez sprawdzenia serii 14S. W instalacji metrycznej gwint może wyglądać podobnie, ale seria i geometria połączenia decydują o poprawnym skręceniu oraz szczelności. Drugi błąd to stosowanie grodziówki jako zwykłego adaptera bez osadzenia jej w panelu. Wtedy element nie wykorzystuje swojej funkcji montażowej, a przewód może pracować na gwincie. W efekcie pojawiają się wycieki, luzowanie połączenia i przyspieszone zużycie elementów współpracujących.

Ochrona przewodu przy przejściu przez konstrukcję

Złączka stabilizuje punkt przejścia, ale nie chroni całej trasy przewodu. Jeżeli wąż lub przewód biegnie blisko ramy, osłony, krawędzi panelu albo ruchomego elementu maszyny, trzeba przewidzieć ochronę mechaniczną. W takich miejscach dobrze sprawdzają się osłony spiralne na węże hydrauliczne. Przy dłuższych odcinkach należy zastosować także uchwyty i obejmy do rur oraz przewodów, które odciążają punkt grodziowy i ograniczają drgania.

Porównanie z innymi złączkami metrycznymi

Jeżeli identyfikujesz zdemontowaną część, porównaj gwint i serię z sąsiednimi wariantami. Dla innych układów dostępna jest m.in. złączka grodziowa M22x1,5 15L, która należy do innej serii niż 14S. Przy większych średnicach można sprawdzić złączkę grodziową M24x1,5 16S. Jeżeli potrzebne są inne standardy przejść przez panel, punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

Dopasuj zestaw do tego produktu

Złączka grodziowa M22x1,5 14S stal nierdzewna 1.4571 - tworzy stabilne przejście przez panel w układzie metrycznym 14S.

Przewód hydrauliczny na wymiar - pozwala dobrać długość i końcówki tak, aby złączka grodziowa nie pracowała pod naprężeniem.

Osłona spiralna na wąż hydrauliczny - zabezpiecza przewód prowadzony przy ramie, krawędzi panelu lub ruchomym elemencie maszyny.

Uchwyty i obejmy do przewodów - odciążają przejście grodziowe i ograniczają drgania instalacji.

FAQ

Czy złączka grodziowa M22x1,5 14S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa M22x1,5 14S?

Produkt ma gwint M22x1,5 po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint M22x1,5 w serii 14S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M22x1,5 14S?

Ciśnienie pracy wynosi 320 bar. Całą instalację trzeba jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Co oznacza 14S?

Oznaczenie 14S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy można stosować tę złączkę zamiast przyłączki do korpusu?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu, siłownika lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej M22x1,5 14S?

Przed zakupem należy sprawdzić gwint M22x1,5, serię 14S, ciśnienie pracy 320 bar, materiał 1.4571, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
