Złączka grodziowa M20x1,5 12S stal nierdzewna 1.45

Przejdź do sekcji Opinie

148,35 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M20x1,5
Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Rozmiar gwintu 2 M20X1,5
Rozmiar gwintu 2 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 630 bar
Norma wykonania Nakrętka DIN 3870
Polska Norma PN-65 M-73109 Przeciwnakrętki
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka grodziowa M20x1,5 12S stal nierdzewna 1.4571

Złączka grodziowa M20x1,5 12S ze stali nierdzewnej 1.4571 służy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M20x1,5 w serii 12S, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Wersja nierdzewna jest przeznaczona do instalacji, w których ważna jest odporność na korozję, wilgoć, mycie, pracę na zewnątrz lub trudniejsze środowisko przemysłowe.

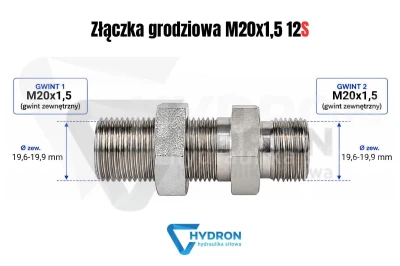

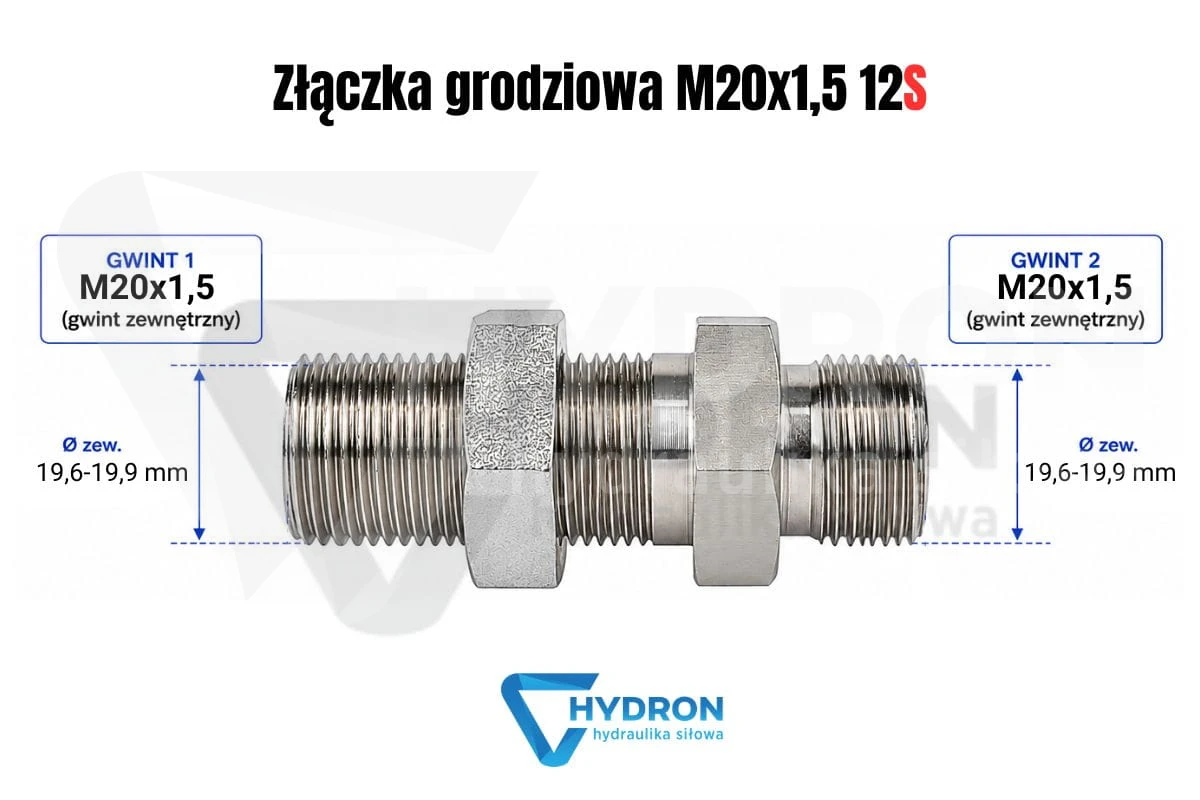

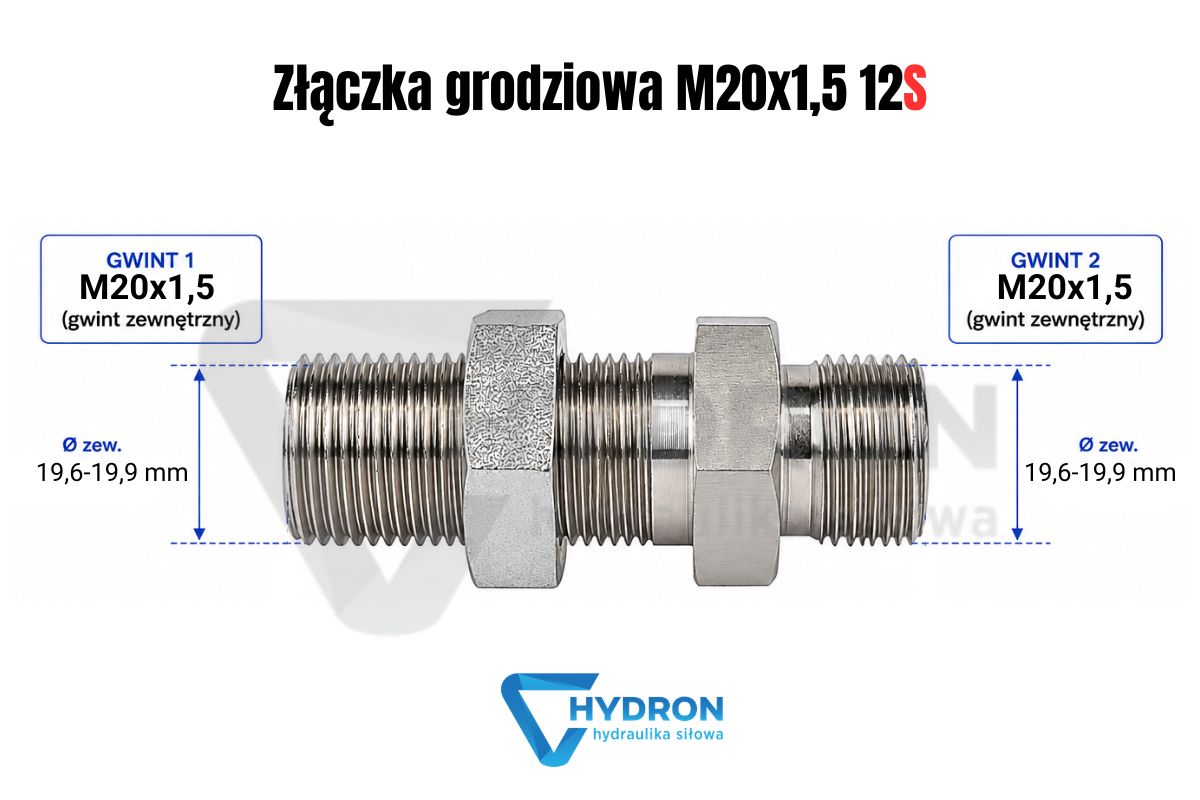

Złączka grodziowa M20x1-5 12S schemat gwintów

Parametry techniczne

Produkt: złączka grodziowa M20x1,5 12S stal nierdzewna 1.4571
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: metryczny, seria 12S
Rozmiar gwintu 1: M20x1,5
Wymiar gwintu 1: 19,6-19,9 mm zewnętrznie / 18,2-18,6 mm wewnętrznie
Rozmiar gwintu 2: M20x1,5
Wymiar gwintu 2: 19,6-19,9 mm zewnętrznie / 18,2-18,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M20x1,5
Gwint mniejszy: brak różnicy, obie strony M20x1,5
Ciśnienie pracy: 630 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal nierdzewna 1.4571
Oznaczenie wg Ermeto: XSV 12-S
Oznaczenie wg Rastelli-Raccordi: TN102-12S
Kod produktu: ZN-141-1 M20/M20 N
Kod kreskowy EAN: 2000010057733

Złączka grodziowa M20x1,5 12S do montażu przez panel

Ten element stosuje się wtedy, gdy przewód, rurka lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać osadzony w stałym punkcie. Złączka grodziowa M20x1,5 12S stabilizuje połączenie, ogranicza pracę przewodu na krawędzi otworu i ułatwia późniejszy serwis po obu stronach panelu. Inne warianty metryczne można porównać w kategorii złączki grodziowe metryczne.

Gwint M20x1,5 i seria 12S, najważniejsze przy doborze

W tej złączce po obu stronach występuje ten sam gwint M20x1,5, ale przy doborze równie ważna jest seria 12S. Nie należy zamawiać elementu wyłącznie po średnicy gwintu, ponieważ w hydraulice metrycznej o poprawnym montażu decyduje również geometria połączenia i zgodność elementów współpracujących. Pomylenie serii może doprowadzić do nieszczelności, problemu z dokręceniem albo uszkodzenia powierzchni styku.

Stal nierdzewna 1.4571 w złączce grodziowej

Wykonanie ze stali nierdzewnej 1.4571 jest właściwe tam, gdzie standardowe elementy stalowe mogą być niewystarczające. Dotyczy to maszyn pracujących na zewnątrz, instalacji w wilgotnym otoczeniu, układów narażonych na mycie oraz miejsc, w których korozja utrudniłaby późniejszy demontaż. Przy takim doborze warto zachować spójność materiałową całego odcinka, czyli dobrać również końcówki, adaptery, obejmy i przewody do podobnych warunków pracy.

Kiedy wybrać złączkę grodziową M20x1,5 12S

Złączka grodziowa M20x1,5 12S ma sens wtedy, gdy punkt przyłączeniowy ma zostać zamocowany w panelu, ramie lub wsporniku. Przykładem może być wyprowadzenie instalacji z wnętrza maszyny na zewnętrzny punkt serwisowy albo uporządkowanie przewodów w zabudowie hydraulicznej. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, należy dobrać właściwą przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 630 bar i kontrola całego układu

Ciśnienie pracy tej złączki wynosi 630 bar. Ten parametr dotyczy samego elementu, ale w praktyce trzeba ocenić cały odcinek instalacji. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rura albo element zamontowany po drugiej stronie grodzi. Do kontroli parametrów roboczych instalacji przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M20x1,5 12S bez naprężenia

Złączka powinna być osadzona prosto w otworze montażowym, bez przekoszenia i bez wymuszania położenia przez przewód. Naprężony odcinek instalacji może obciążać gwint, powodować luzowanie połączenia i prowadzić do wycieku dopiero po kilku cyklach pracy. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Najczęstsze błędy przy doborze M20x1,5 12S

Najczęstszy błąd to dobór elementu tylko po gwincie M20x1,5, bez sprawdzenia serii 12S. Drugi problem to użycie złączki grodziowej jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na grodziówkę. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub cięższy odcinek instalacji. W maszynach pracujących w drganiach warto zaplanować dodatkowe punkty podparcia po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża połączenie, ogranicza ruch instalacji i zmniejsza ryzyko luzowania podczas pracy.

Porównanie z innymi złączkami grodziowymi metrycznymi

Jeżeli identyfikujesz część po demontażu, porównaj gwint i serię z sąsiednimi wariantami. W podobnym wykonaniu nierdzewnym można sprawdzić złączkę grodziową M22x1,5 14S stal nierdzewna. Jeżeli potrzebny jest wariant serii lekkiej, właściwym porównaniem będzie złączka grodziowa M22x1,5 15L. Przy większych rozmiarach warto porównać także złączkę grodziową M24x1,5 16S.

FAQ

Czy złączka grodziowa M20x1,5 12S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa M20x1,5 12S?

Produkt ma gwint M20x1,5 po obu stronach.

Czy złączka M20x1,5 12S jest redukcją?

Nie. Obie strony mają ten sam gwint M20x1,5 w serii 12S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M20x1,5 12S?

Ciśnienie pracy wynosi 630 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Co oznacza 12S?

Oznaczenie 12S wskazuje serię ciężką w metrycznym systemie połączeń hydraulicznych. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy można stosować tę złączkę zamiast przyłączki do korpusu?

Nie jest to właściwe zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu, siłownika lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej M20x1,5 12S?

Przed zakupem należy sprawdzić gwint M20x1,5, serię 12S, ciśnienie pracy 630 bar, materiał 1.4571, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
