Złączka grodziowa M14x1,5 08L stal nierdzewna

Przejdź do sekcji Opinie

59,14 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 320 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma brak danych
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

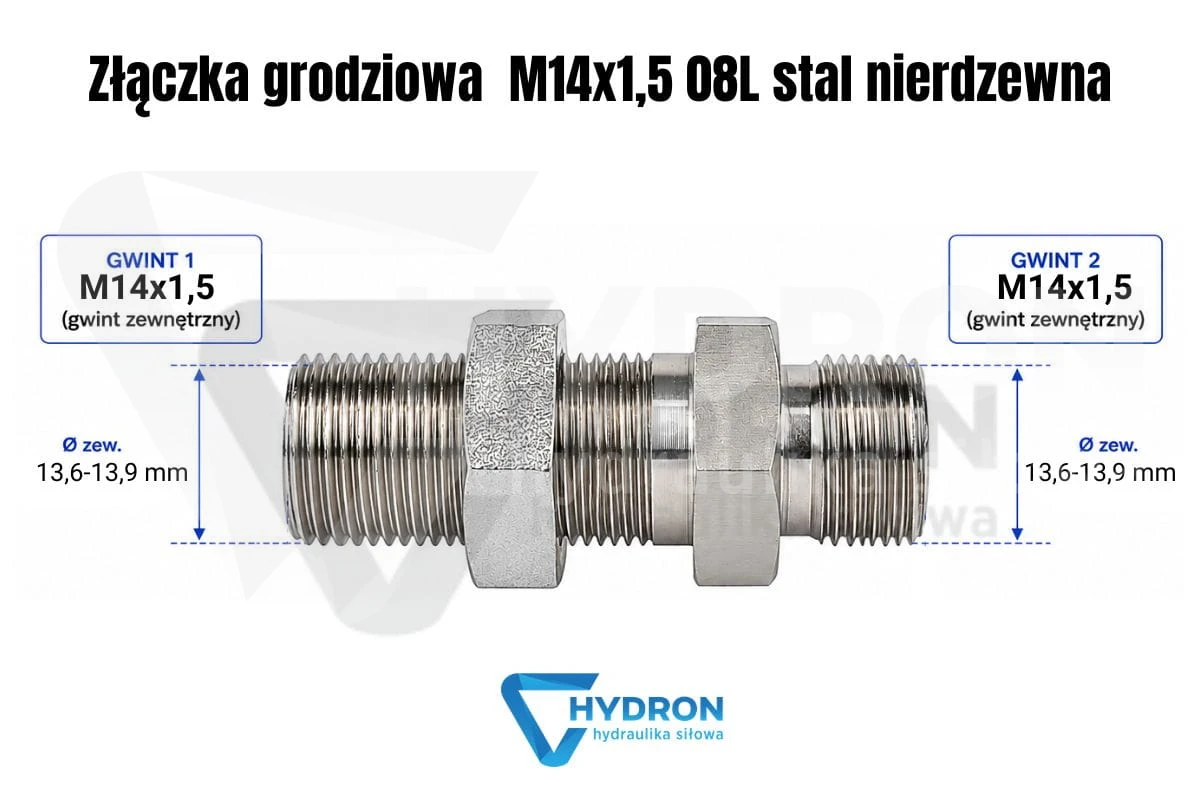

Złączka grodziowa M14x1,5 08L stal nierdzewna

Złączka grodziowa M14x1,5 08L ze stali nierdzewnej 1.4571 to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M14x1,5 w serii 08L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Wersja nierdzewna sprawdza się tam, gdzie instalacja pracuje w wilgoci, na zewnątrz, w środowisku przemysłowym lub w miejscu narażonym na korozję

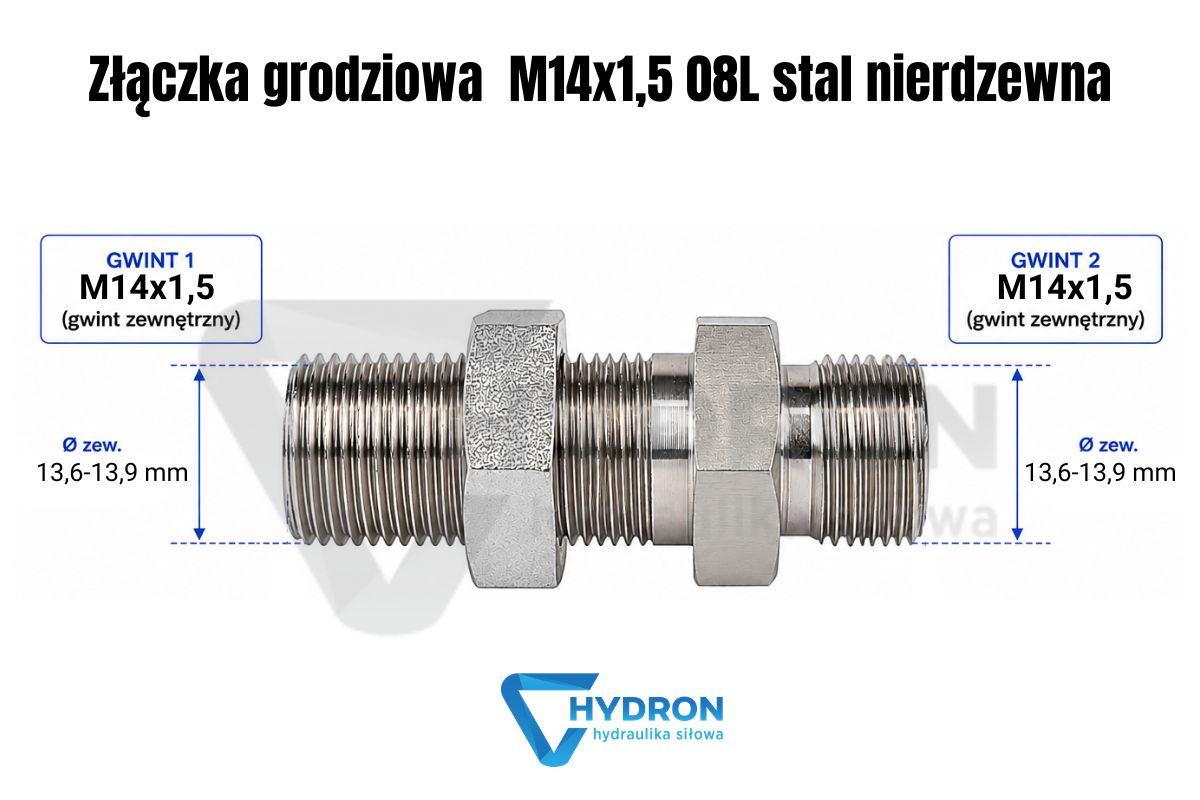

Złączka grodziowa M14-1-5 08L stal nierdzewna

Parametry techniczne

Produkt: złączka grodziowa M14x1,5 08L stal nierdzewna
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 08L
Rozmiar gwintu 1: M14x1,5
Wymiar gwintu 1: 13,6-13,9 mm zewnętrznie / 12,2-12,6 mm wewnętrznie
Rozmiar gwintu 2: M14x1,5
Wymiar gwintu 2: 13,6-13,9 mm zewnętrznie / 12,2-12,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M14x1,5
Gwint mniejszy: brak różnicy, obie strony M14x1,5
Ciśnienie pracy: 320 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal nierdzewna 1.4571
Wykonanie: z przeciwnakrętką do montażu grodziowego
Typ złączki: TN 102
Kod produktu: ZN-141-1 M14/M14 N
Kod kreskowy EAN: 2000000111032

Złączka grodziowa M14x1,5 08L do przejścia przez panel

Złączka grodziowa M14x1,5 08L jest stosowana wtedy, gdy przewód, rurka lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Dzięki montażowi grodziowemu przewód nie pracuje luźno na krawędzi otworu, a połączenie po obu stronach panelu jest łatwiejsze do kontroli podczas serwisu. Inne warianty tego typu można sprawdzić w kategorii złączki grodziowe metryczne.

Gwint M14x1,5 i seria 08L, co trzeba potwierdzić

W tej złączce po obu stronach występuje gwint M14x1,5, ale sam gwint nie wystarcza do poprawnego doboru. Kluczowe jest oznaczenie 08L, czyli seria lekka. W praktyce ten sam gwint M14x1,5 może występować również w innym układzie połączenia, dlatego przed zakupem trzeba porównać serię, geometrię elementu współpracującego i sposób skręcania. Pomylenie serii L i S może skutkować nieszczelnością, problemem z dokręceniem albo uszkodzeniem powierzchni styku.

Stal nierdzewna 1.4571 w instalacji hydraulicznej

Wykonanie ze stali nierdzewnej 1.4571 ma znaczenie w instalacjach narażonych na wilgoć, wodę technologiczną, częste mycie, pracę zewnętrzną lub środowisko przemysłowe. Taki materiał ogranicza ryzyko korozji i ułatwia późniejszy demontaż połączenia. Przy kompletowaniu układu warto jednak zachować spójność materiałową. Nierdzewna grodziówka będzie najlepszym wyborem wtedy, gdy także końcówki, adaptery i elementy mocujące są dobrane do podobnych warunków pracy.

Kiedy wybrać grodziówkę M14x1,5 08L zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M14x1,5 08L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, wsporniku, obudowie lub ramie maszyny. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 320 bar i ocena całego odcinka

Ciśnienie pracy tej złączki wynosi 320 bar. Ten parametr dotyczy samego elementu, ale całą instalację trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, nakrętka, pierścień, adapter, zawór, rurka albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M14x1,5 08L

Złączka powinna być osadzona prosto w otworze montażowym. Przewód po obu stronach nie powinien ciągnąć korpusu pod kątem ani wymuszać jego położenia. Nawet przy mniejszym rozmiarze M14x1,5 naprężony przewód może powodować luzowanie połączenia, wyciek i szybsze zużycie elementów skręcanych. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M14x1,5 08L

Najczęstszy błąd to dobór części wyłącznie po gwincie M14x1,5, bez potwierdzenia serii 08L. Drugi problem to stosowanie złączki grodziowej jak zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym przewód lub rurkę. W maszynach pracujących w drganiach trzeba przewidzieć dodatkowe podparcie po obu stronach przegrody. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami M14x1,5

Przy identyfikacji zdemontowanej części trzeba porównać nie tylko gwint, ale także serię i materiał. W wykonaniu stalowym można sprawdzić złączkę grodziową M14x1,5 08L. Jeżeli instalacja pracuje w serii ciężkiej, właściwym porównaniem będzie złączka grodziowa M14x1,5 06S, która nie jest zamiennikiem 08L. Przy sąsiednim rozmiarze serii lekkiej można porównać złączkę grodziową M16x1,5 10L.

FAQ

Czy złączka grodziowa M14x1,5 08L stal nierdzewna służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M14x1,5 08L?

Produkt ma gwint M14x1,5 po obu stronach.

Czy złączka M14x1,5 08L jest redukcją?

Nie. Obie strony mają ten sam gwint M14x1,5 w serii 08L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M14x1,5 08L?

Ciśnienie pracy wynosi 320 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Co oznacza 08L?

Oznaczenie 08L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M14x1,5 08L i M14x1,5 06S są zamienne?

Nie należy ich traktować jako zamienników. Mimo tego samego gwintu M14x1,5 są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M14x1,5 08L stal nierdzewna?

Przed zakupem należy sprawdzić gwint M14x1,5, serię 08L, ciśnienie pracy 320 bar, materiał 1.4571, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
