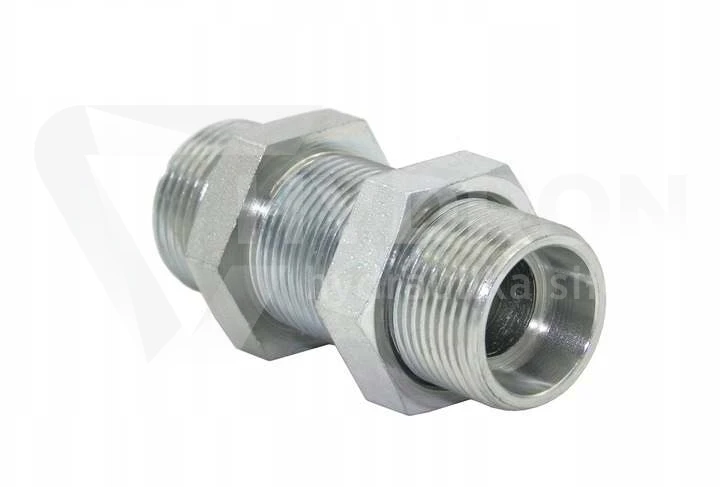

Złączka grodziowa M10x1 06L

Przejdź do sekcji Opinie

5,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M10x1
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Rozmiar gwintu 2 M10X1
Rozmiar gwintu 2 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 160 bar
Norma wykonania Nakrętka DIN 3870
Polska Norma PN-65 M-73109 Przeciwnakrętki
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka grodziowa M10x1 06L

Złączka grodziowa M10x1 06L to kompaktowe metryczne złącze proste do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, osłonę lub płytę montażową. Po obu stronach zastosowano gwint M10x1 w serii 06L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny i ograniczyć pracę przewodu bezpośrednio na krawędzi otworu.

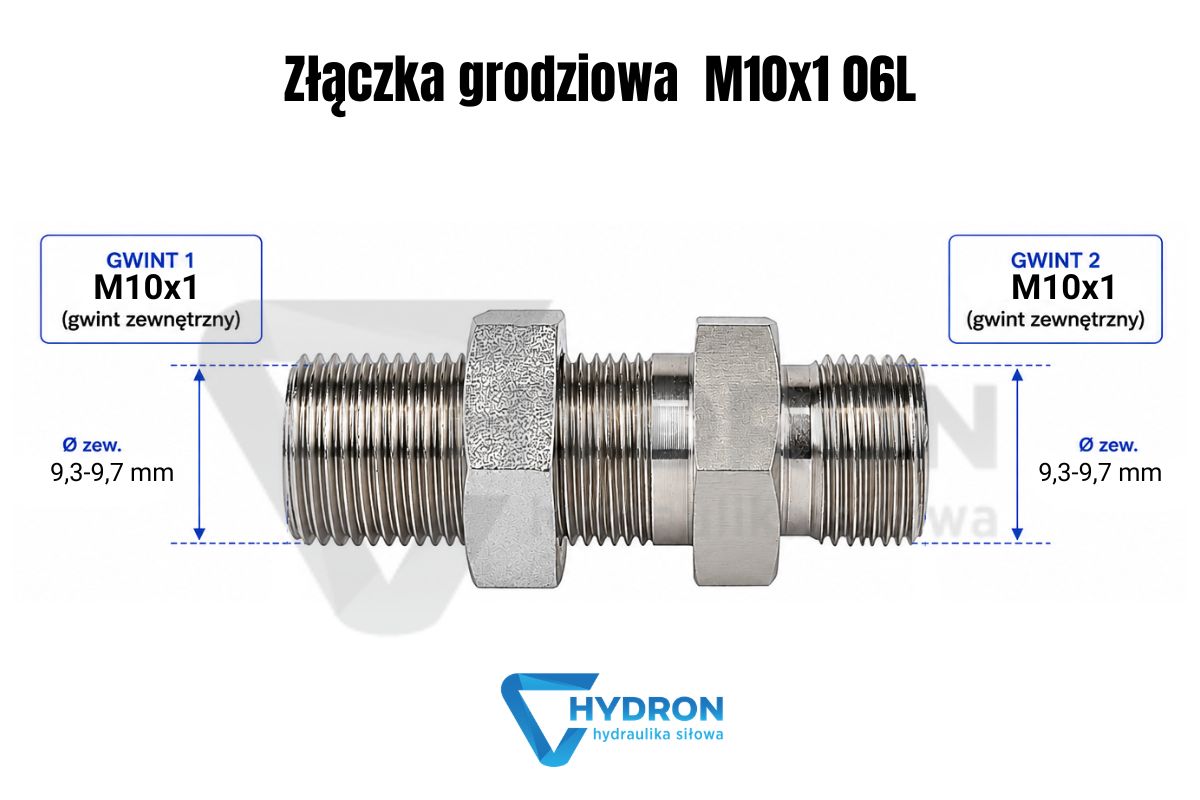

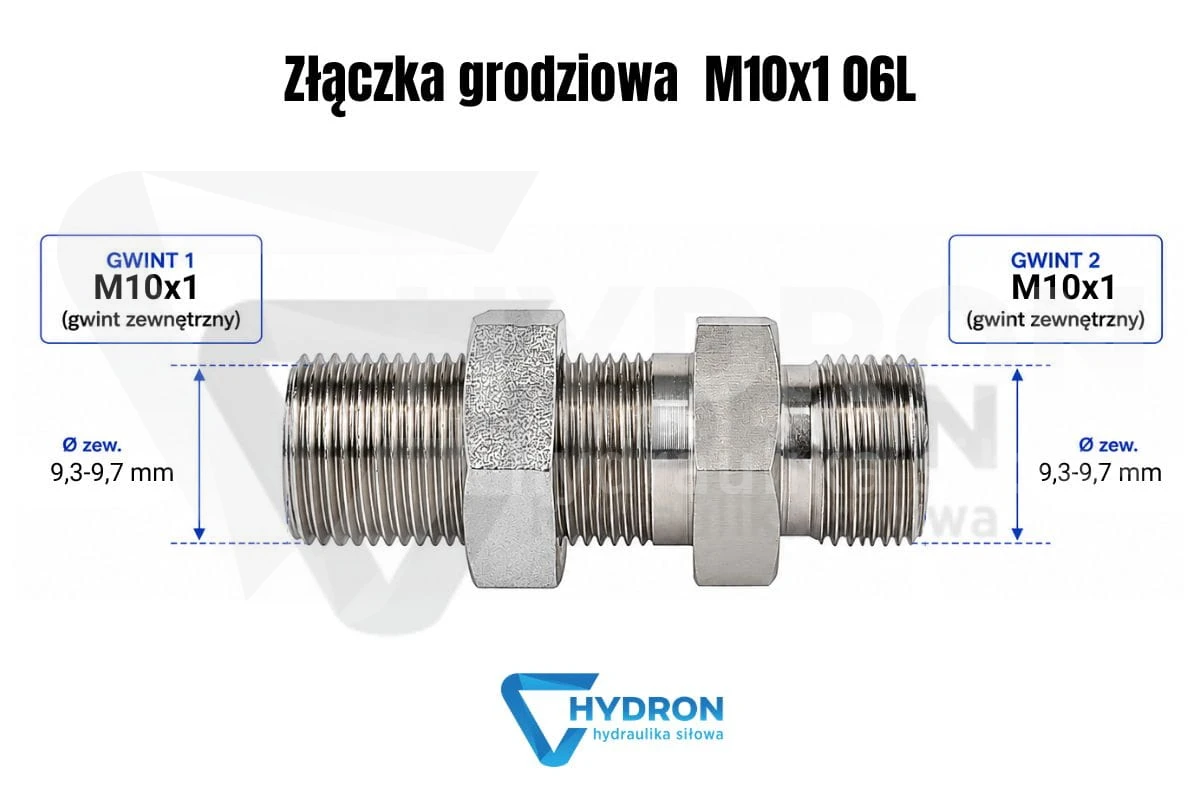

Złączka grodziowa M10-1 06L schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M10x1 06L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne, seria 06L
Seria: 06L
Rozmiar gwintu 1: M10x1
Rozmiar gwintu 2: M10x1
Gwint większy: brak różnicy, obie strony M10x1
Gwint mniejszy: brak różnicy, obie strony M10x1
Długość całkowita: 48 mm
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Ermeto: XSV 6-L / SV06LOMD
Oznaczenie wg Rastelli-Raccordi: TN102-6L
Oznaczenie wg Cast: 103604.1
Oznaczenie alternatywne: 6C-12
Kod produktu: ZN-141-1 M10/M10
Kod kreskowy: 200000029753

Złączka grodziowa M10x1 06L do małych przejść przez panel

Złączka grodziowa M10x1 06L jest stosowana tam, gdzie niewielki przewód, rurka lub punkt przyłączeniowy musi zostać wyprowadzony przez przegrodę i zamocowany w stałym miejscu. W praktyce sprawdza się w kompaktowych układach hydraulicznych, panelach serwisowych, zabudowach maszyn, instalacjach pomocniczych oraz miejscach, gdzie nie ma przestrzeni na większe połączenie. Inne warianty z tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M10x1 po obu stronach - bez redukcji

Produkt ma gwint M10x1 z jednej i drugiej strony. Oznacza to, że nie zmienia średnicy i nie przechodzi na inny standard połączenia. Przy doborze trzeba sprawdzić nie tylko sam gwint, ale także oznaczenie 06L oraz elementy współpracujące po obu stronach grodzi. W metrycznych połączeniach hydraulicznych podobny wygląd części nie wystarcza do poprawnej identyfikacji. Znaczenie ma seria, geometria złącza, nakrętka, pierścień oraz sposób skręcenia połączenia.

Seria 06L - co oznacza przy doborze

Oznaczenie 06L wskazuje metryczny system połączenia w serii lekkiej. To ważne przy wymianie złączki, ponieważ element o podobnym gwincie może należeć do innej serii i nie będzie prawidłowo współpracował z instalacją. Pomylenie serii może skutkować nieszczelnością, problemem z dokręceniem albo uszkodzeniem powierzchni styku. Przy małych rozmiarach błąd jest szczególnie łatwy, bo różnice wizualne między częściami bywają niewielkie.

Kiedy wybrać grodziówkę M10x1 06L zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M10x1 06L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, wsporniku, obudowie lub ramie maszyny. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Montaż złączki grodziowej M10x1 06L

Złączka powinna być osadzona prosto w otworze montażowym. Przewód lub rurka po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy małym gwincie M10x1 nawet niewielkie przekoszenie może utrudnić prawidłowe skręcenie połączenia. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M10x1 06L

Najczęstszy błąd to dobór części wyłącznie po gwincie M10x1, bez potwierdzenia serii 06L. Drugi problem to stosowanie złączki grodziowej jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. W instalacjach pracujących w drganiach trzeba przewidzieć dodatkowe punkty podparcia. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi serii L

Przy identyfikacji zdemontowanej części warto porównać sąsiednie rozmiary. Większym wariantem tej samej serii jest złączka grodziowa M12x1,5 06L. Przy kolejnym typowym rozmiarze można sprawdzić złączkę grodziową M14x1,5 08L, a dla większego przejścia serii lekkiej złączkę grodziową M16x1,5 10L.

FAQ

Czy złączka grodziowa M10x1 06L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M10x1 06L?

Produkt ma gwint M10x1 po obu stronach.

Czy złączka M10x1 06L jest redukcją?

Nie. Obie strony mają ten sam gwint M10x1 w serii 06L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Co oznacza 06L?

Oznaczenie 06L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Jaka jest długość całkowita tej złączki?

Długość całkowita złączki grodziowej M10x1 06L wynosi 48 mm.

Czy M10x1 06L można dobierać tylko po gwincie?

Nie. Przy doborze trzeba sprawdzić gwint M10x1 oraz serię 06L. Sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Co sprawdzić przed zakupem złączki grodziowej M10x1 06L?

Przed zakupem należy sprawdzić gwint M10x1, serię 06L, długość 48 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
