Złączka grodziowa UNF 9/16"

Przejdź do sekcji Opinie

14,76 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 9/16'' JIC
Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Rozmiar gwintu 2 9/16" JIC
Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 345 bar
Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI BA.53.00.06
Oznaczenie wg VITILLO APPMJ06
Oznaczenie wg CAST 202003.3
Oznaczenie alternatywne XSV 9/16" / 6J-06

Opis

Złączka grodziowa UNF 9/16"

Złączka grodziowa UNF 9/16" jest elementem hydraulicznym przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową maszyny. Produkt pracuje w standardzie JIC 37° na gwincie UNF 9/16" i ma przyłącze 9/16" JIC po obu stronach. Nie jest to redukcja, lecz złącze grodziowe skręcane, które pozwala zamocować punkt połączeniowy w konstrukcji i ograniczyć pracę przewodu bezpośrednio na otworze przegrody. Złączka ma długość całkowitą 55 mm i jest przeznaczona do pracy przy ciśnieniu do 345 bar.

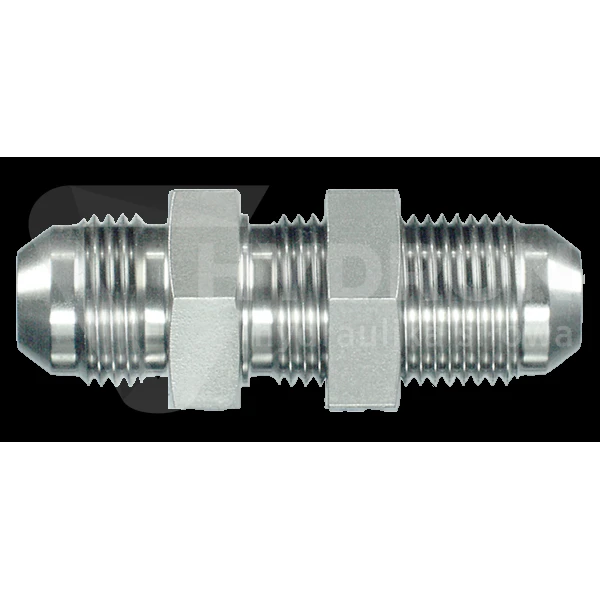

Złączka grodziowa UNF 9-16

Złączka grodziowa UNF 9/16" do przejścia przez panel

Przejście przewodu hydraulicznego przez panel powinno być wykonane tak, aby przewód nie ocierał się o krawędź i nie przenosił drgań na końcówkę. Złączka grodziowa UNF 9/16" tworzy stały punkt montażowy, dzięki czemu instalacja po obu stronach przegrody jest bardziej uporządkowana. Takie rozwiązanie stosuje się w maszynach rolniczych, budowlanych, przemysłowych, mobilnych oraz w zabudowach hydraulicznych, gdzie przewód musi przejść przez konstrukcję w przewidywalnym miejscu. Inne warianty tego typu znajdują się w kategorii złączki grodziowe JIC UNF.

JIC 37° na gwincie UNF 9/16"

W nazwie produktu użyto oznaczenia UNF, ale przy doborze trzeba pamiętać, że złączka pracuje jako połączenie JIC 37°. Gwint UNF odpowiada za skręcenie elementów, natomiast szczelność powstaje na stożku 37°. To oznacza, że nie wystarczy zmierzyć samą średnicę gwintu. Element współpracujący również musi być wykonany w standardzie JIC 37°. Jeżeli końcówka przewodu albo adapter ma inny kąt lub inny sposób uszczelnienia, połączenie może się skręcić, ale nie będzie pracować szczelnie pod ciśnieniem.

Rozmiar 9/16" JIC po obu stronach złączki

Złączka grodziowa UNF 9/16" ma po obu stronach ten sam rozmiar przyłącza 9/16" JIC. Oznacza to, że gwint większy i gwint mniejszy są takie same, a funkcją produktu jest przeprowadzenie połączenia przez gródź, nie zmiana średnicy. Wymiary gwintu podane dla tego produktu wynoszą 14,0-14,3 mm zewnętrznie oraz 12,7-13,0 mm wewnętrznie. Przy identyfikacji starej części warto sprawdzić nie tylko średnicę, ale także stożek 37°, skok gwintu, długość korpusu i oznaczenie końcówki przewodu.

Norma ISO 8434-2 i JIC 37° J514

Produkt należy do grupy złączy JIC zgodnych z ISO 8434-2 oraz JIC 37° J514. W praktyce oznacza to połączenie stożkowe, w którym bardzo duże znaczenie ma stan powierzchni współpracujących. Stożek nie powinien być zarysowany, zgnieciony ani zabrudzony. Jeżeli stara końcówka przewodu była wielokrotnie dokręcana lub pracowała pod naprężeniem, mogła uszkodzić powierzchnię uszczelniającą. W takim przypadku sama wymiana złączki grodziowej może nie wystarczyć, ponieważ nieszczelność może pochodzić z końcówki przewodu, adaptera albo elementu po drugiej stronie panelu.

Kiedy stosować złączkę grodziową zamiast zwykłego adaptera

Zwykły adapter służy do połączenia dwóch elementów, ale nie rozwiązuje problemu przejścia przez panel. Złączka grodziowa UNF 9/16" ma dodatkową funkcję montażową. Pozwala osadzić punkt połączeniowy w konstrukcji maszyny i utrzymać przewód w określonym miejscu. Ma to znaczenie przy osłonach, wspornikach, ramach, pulpitach serwisowych i płytach montażowych. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu lub siłownika, należy sprawdzić przyłączki proste hydrauliczne, ponieważ połączenie korpusowe wymaga innego typu elementu.

Ciśnienie 345 bar i kontrola całego połączenia

Ciśnienie pracy tej złączki wynosi 345 bar. Ten parametr dotyczy samego korpusu złączki, ale cały układ należy oceniać według najsłabszego elementu. Ograniczeniem może być przewód, końcówka JIC, rura, adapter, zawór, uszkodzony stożek albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale także powierzchnię 37°, rzeczywiste ciśnienie w układzie i sposób prowadzenia przewodu. Do kontroli instalacji można wykorzystać manometry hydrauliczne.

Montaż bez naprężania przewodu hydraulicznego

Złączka grodziowa powinna być zamontowana tak, aby przewód po obu stronach panelu nie ciągnął jej w bok. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo zbyt mały promień gięcia mogą obciążać stożek 37° i gwint. Wyciek często nie pojawia się od razu. Może wystąpić dopiero po kilku cyklach pracy maszyny, gdy przewód zacznie przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistego miejsca montażu i ustawienia końcówek.

Typowe błędy przy złączkach UNF 9/16"

Najczęstszy błąd to mylenie standardu JIC z innymi gwintami calowymi. Drugi błąd to dobór wyłącznie po średnicy gwintu, bez sprawdzenia stożka 37°. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest traktowana jak zwykłe przedłużenie przewodu i nie zostaje poprawnie osadzona w panelu. Przy połączeniach JIC trzeba zwrócić uwagę na czystość stożka, brak uszkodzeń powierzchni uszczelniającej i brak naprężeń od przewodu. Jeżeli wąż przechodzi blisko krawędzi ramy lub osłony, dobrym zabezpieczeniem są osłony spiralne na węże hydrauliczne.

Porównanie z sąsiednimi rozmiarami UNF

Jeżeli stara część została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać kilka bliskich wariantów. Przy mniejszym rozmiarze można sprawdzić złączkę grodziową UNF 1/2" albo złączkę grodziową UNF 7/16". Przy większym przyłączu do porównania przydatna będzie złączka grodziowa UNF 3/4". Dobór przez porównanie rozmiaru, stożka i oznaczenia jest bezpieczniejszy niż montaż elementu na próbę.

Mocowanie przewodów przy przejściu grodziowym

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym przewód. Jeżeli instalacja pracuje w drganiach, przewód jest dłuższy albo prowadzony blisko konstrukcji maszyny, warto zaplanować dodatkowe podparcie. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i pomaga utrzymać szczelność połączenia stożkowego.

Dane techniczne produktu

Produkt: złączka grodziowa UNF 9/16"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: JIC 37° na gwincie UNF
Rozmiar gwintu 1: 9/16" JIC
Wymiar gwintu 1: 14,0-14,3 mm zewnętrznie / 12,7-13,0 mm wewnętrznie
Rozmiar gwintu 2: 9/16" JIC
Wymiar gwintu 2: 14,0-14,3 mm zewnętrznie / 12,7-13,0 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 9/16" JIC
Gwint mniejszy: brak różnicy, obie strony 9/16" JIC
Długość całkowita: 55 mm
Ciśnienie pracy: 345 bar
Norma wykonania: złącza JIC ISO 8434-2 / JIC 37° J514
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli Raccordi: BA.53.00.06
Oznaczenie wg Vitillo: APPMJ06
Oznaczenie wg Cast: 202003.3
Oznaczenie alternatywne: XSV 9/16" / 6J-06
Kod produktu: ZN-141-1 9/16 UNF
Kod kreskowy EAN: 2000010037162

Pomoc Hydron przy doborze złączek grodziowych UNF

Przy doborze złączki grodziowej UNF 9/16" najlepiej podać rozmiar gwintu, standard JIC 37°, ciśnienie pracy, miejsce montażu oraz informację, czy element przechodzi przez panel, ramę, wspornik czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka UNF 9/16", inny rozmiar JIC, ORFS, BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa UNF 9/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa UNF 9/16"?

Produkt ma po obu stronach przyłącze 9/16" JIC, czyli połączenie JIC 37° na gwincie UNF.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 9/16" JIC, dlatego nie ma różnicy między gwintem większym i mniejszym.

Jakie ciśnienie pracy ma złączka grodziowa UNF 9/16"?

Ciśnienie pracy wynosi 345 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza JIC 37°?

JIC 37° oznacza połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37° oraz zgodności elementów współpracujących.

Czy złączkę UNF 9/16" można stosować jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa przeznaczona do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej UNF 9/16"?

Przed zakupem należy sprawdzić rozmiar 9/16" JIC, standard JIC 37°, długość 55 mm, ciśnienie pracy 345 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
