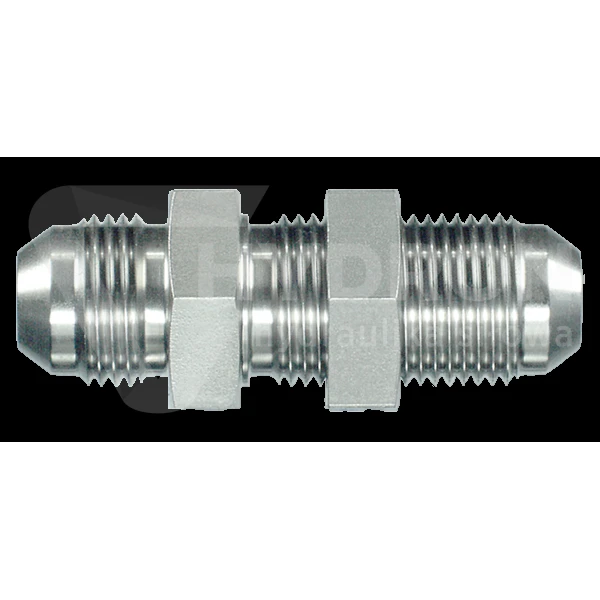

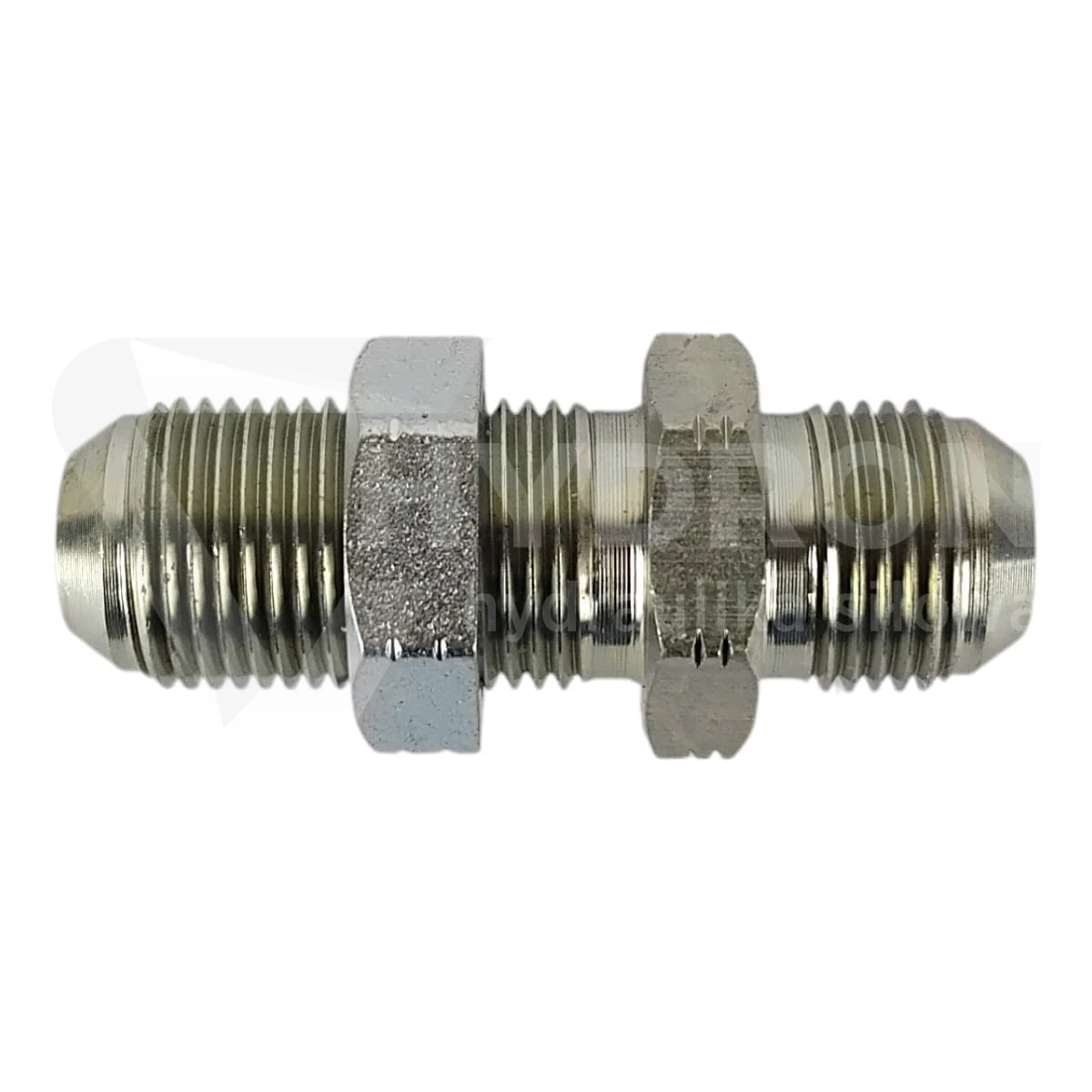

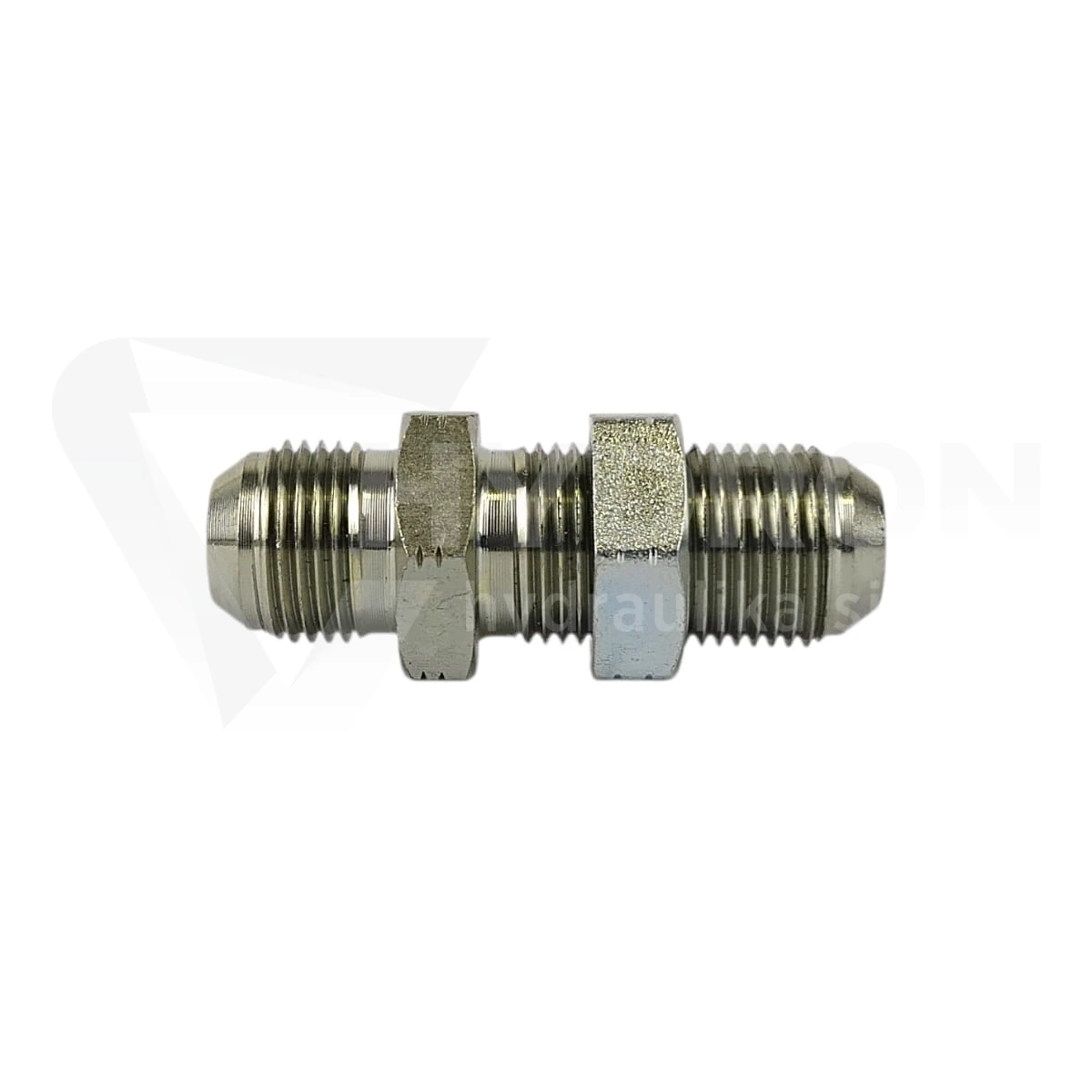

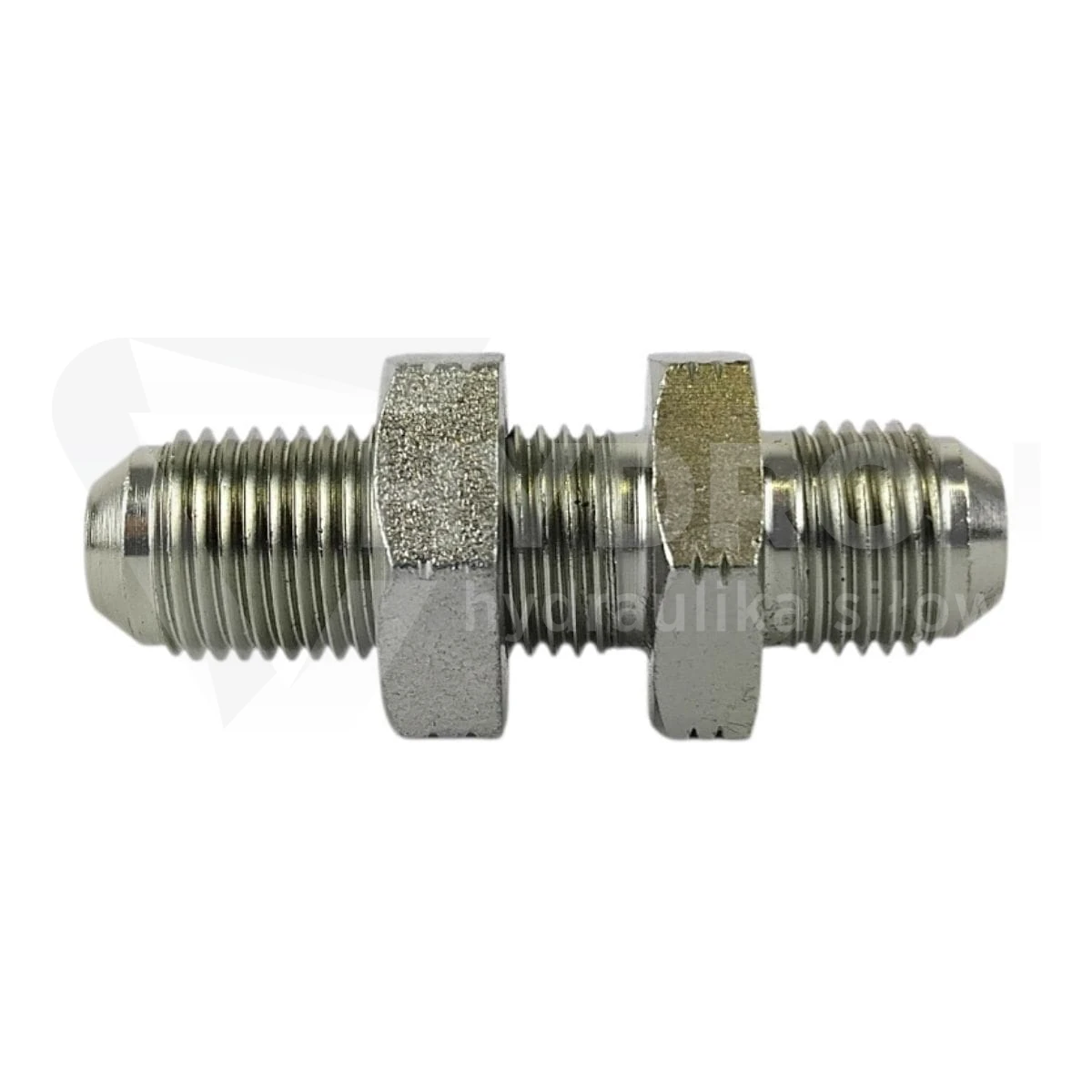

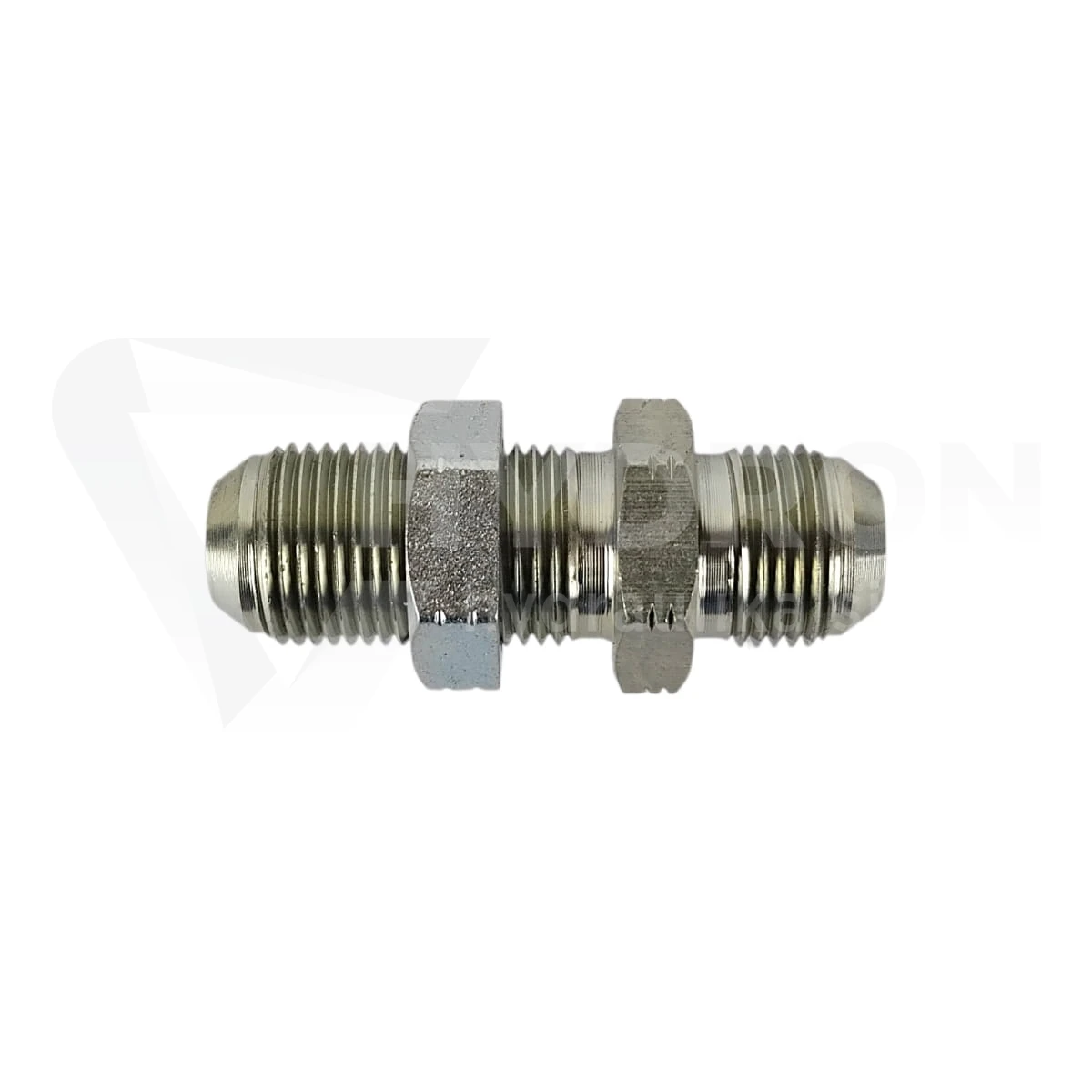

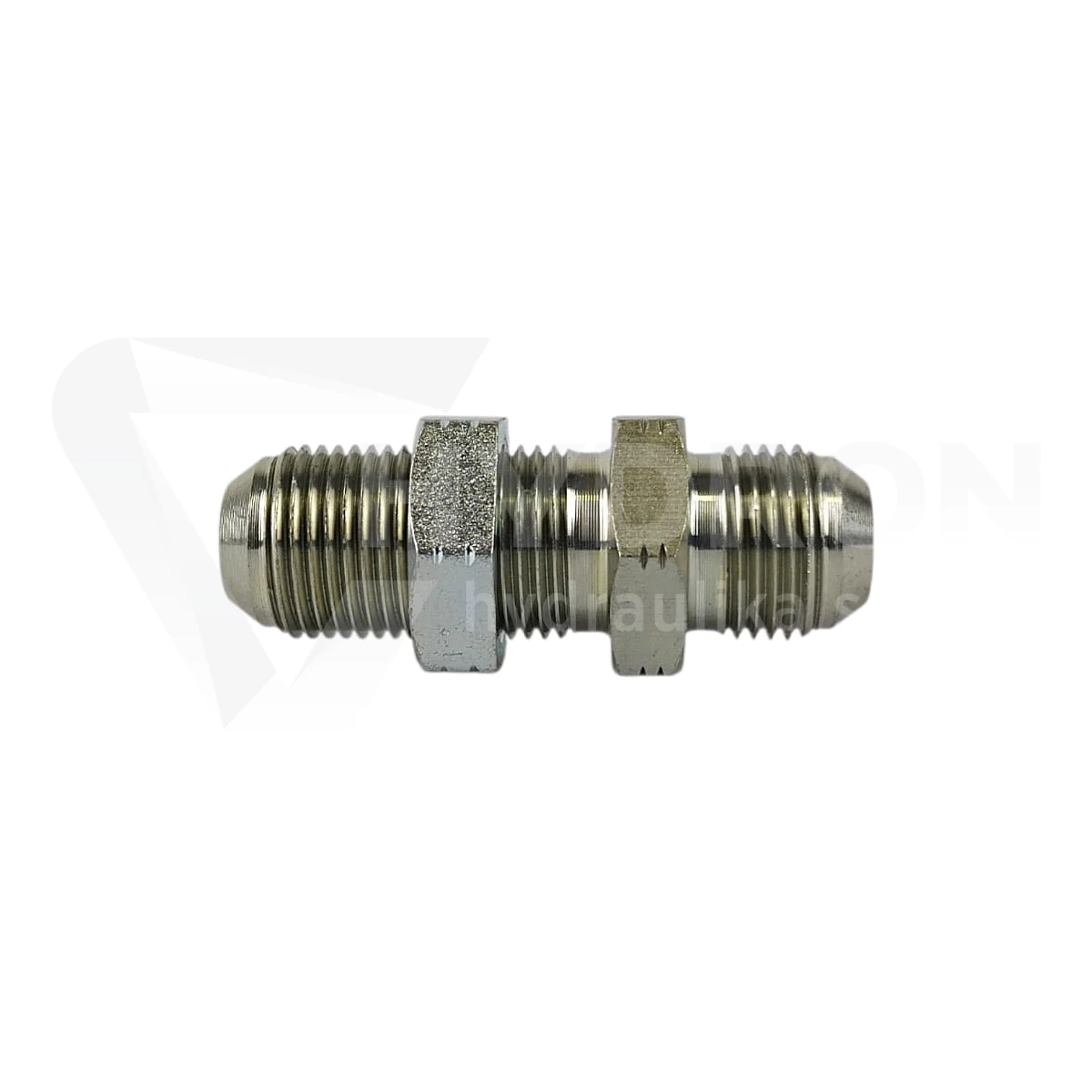

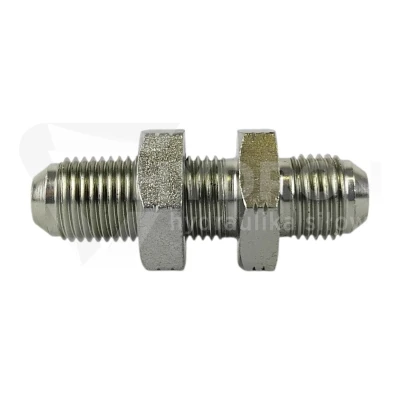

Złączka grodziowa UNF 1.5/16"

Przejdź do sekcji Opinie

62,77 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1.5/16'' JIC
Rozmiar gwintu 1 w milimetrach 33,0-33,3zew./30,8-31,2wew.
Rozmiar gwintu 2 1.5/16" JIC
Rozmiar gwintu 2 w milimetrach 33,0-33,3zew./30,8-31,2wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 210 bar
Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI BA.53.00.16
Oznaczenie wg VITILLO APPMJ16
Oznaczenie wg CAST 202007.3
Oznaczenie alternatywne XSV 1.5/16" / 6J-16

Opis

Złączka grodziowa UNF 1.5/16"

Złączka grodziowa UNF 1.5/16" jest elementem przeznaczonym do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę, obudowę albo płytę montażową maszyny. Produkt pracuje w standardzie JIC 37° na gwincie UNF i ma przyłącze 1.5/16" JIC po obu stronach. Nie jest to redukcja, lecz korpus złącza grodziowego skręcanego, który pozwala zamocować punkt połączeniowy w konstrukcji i ograniczyć pracę przewodu bezpośrednio na otworze przegrody. Złączka została wykonana ze stali automatowej, zabezpieczona ocynkiem w pasywacji białej i jest przeznaczona do pracy przy ciśnieniu do 210 bar.

Złączka grodziowa UNF 1-5-16

Złączka grodziowa UNF 1.5/16" do przejścia przez panel

W większych przewodach hydraulicznych przejście przez panel musi być wykonane stabilnie. Przewód o większej średnicy ma większą masę, mocniej reaguje na drgania maszyny i łatwiej przenosi naprężenia na miejsce połączenia. Złączka grodziowa UNF 1.5/16" pozwala utworzyć stały punkt montażowy, dzięki czemu instalacja po obu stronach przegrody jest bardziej uporządkowana i łatwiejsza do kontroli podczas serwisu. Inne warianty tego standardu znajdują się w kategorii złączki grodziowe JIC UNF.

JIC 37° na gwincie UNF 1.5/16"

W nazwie produktu widnieje UNF, ale technicznie należy patrzeć na całe połączenie JIC 37°. Gwint UNF odpowiada za skręcenie elementów, natomiast szczelność powstaje na stożku 37°. To oznacza, że przy doborze nie wystarczy zmierzyć samą średnicę gwintu. Element współpracujący musi być wykonany w tym samym standardzie JIC, mieć zgodny stożek i nieuszkodzoną powierzchnię styku. Jeżeli końcówka przewodu jest z innego systemu calowego, połączenie może się częściowo skręcić, ale nie będzie poprawnie uszczelnione.

Rozmiar 1.5/16" JIC po obu stronach złączki

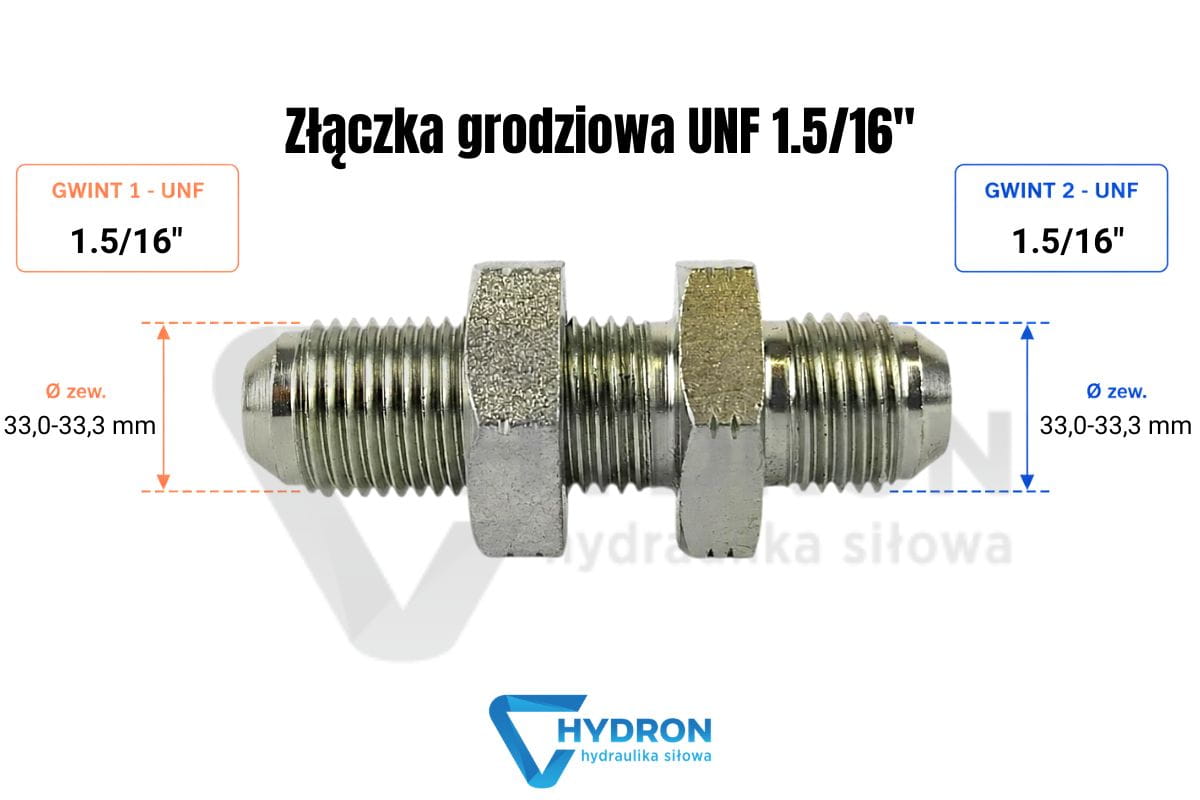

Złączka grodziowa UNF 1.5/16" ma po obu stronach ten sam rozmiar przyłącza. Oznacza to, że gwint większy i gwint mniejszy są takie same, a produkt nie służy do zmiany średnicy połączenia. Jego zadaniem jest przeprowadzenie przewodu lub odcinka instalacji przez panel w stabilnym punkcie. Wymiary gwintu podane dla produktu wynoszą 33,0-33,3 mm zewnętrznie oraz 30,8-31,2 mm wewnętrznie. Przy identyfikacji starej części warto sprawdzić średnicę, stożek 37°, skok gwintu, oznaczenie końcówki oraz sposób osadzenia złączki w grodzi.

Norma ISO 8434-2 i standard JIC 37° J514

Produkt należy do grupy złączy JIC zgodnych z ISO 8434-2 oraz JIC 37° J514. W praktyce oznacza to połączenie stożkowe, w którym bardzo ważny jest stan powierzchni współpracujących. Stożek nie powinien być zarysowany, zabrudzony ani zdeformowany. Jeżeli stara końcówka była wielokrotnie dokręcana, mogła uszkodzić powierzchnię uszczelniającą. W takiej sytuacji sama wymiana grodziówki może nie usunąć wycieku, ponieważ problem może leżeć po stronie końcówki przewodu, adaptera albo elementu po drugiej stronie panelu.

Kiedy złączka grodziowa jest lepsza niż zwykły adapter

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa UNF 1.5/16" jest potrzebna wtedy, gdy punkt połączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub płycie montażowej. Dzięki temu przewód po jednej stronie i element po drugiej stronie grodzi mają stałe położenie. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu lub siłownika, należy sprawdzić przyłączki proste hydrauliczne, ponieważ połączenie korpusowe wymaga innego typu elementu.

Ciśnienie 210 bar i ocena całego fragmentu instalacji

Ciśnienie pracy złączki wynosi 210 bar. Ten parametr dotyczy samego korpusu złącza, ale cały układ hydrauliczny należy oceniać według najsłabszego elementu. Ograniczeniem może być przewód, końcówka JIC, rura, adapter, zawór, rozdzielacz albo element po drugiej stronie panelu. Przy wymianie złączki warto sprawdzić nie tylko gwint, lecz także powierzchnię stożka, realne ciśnienie pracy i sposób prowadzenia przewodu. Do diagnostyki układu przydatne są manometry hydrauliczne.

Montaż bez przenoszenia naprężeń na stożek

Złączka grodziowa powinna być zamontowana tak, aby przewód po obu stronach panelu nie ciągnął jej w bok. Przy rozmiarze 1.5/16" JIC przewód może przenosić wyraźne siły, szczególnie w maszynach mobilnych i przemysłowych. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo zbyt mały promień gięcia mogą obciążać stożek 37° i gwint. Wyciek może pojawić się dopiero po kilku cyklach pracy maszyny. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistego miejsca montażu i ustawienia końcówek.

Typowe błędy przy złączkach UNF 1.5/16"

Najczęstszy błąd to mylenie JIC z innymi gwintami calowymi. Drugi błąd to dobór wyłącznie po średnicy gwintu, bez sprawdzenia stożka 37°. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest traktowana jak zwykłe przedłużenie przewodu i nie zostaje poprawnie osadzona w panelu. Przy połączeniach JIC trzeba zwrócić uwagę na czystość stożka, brak uszkodzeń powierzchni uszczelniającej i brak naprężeń od przewodu. Jeżeli wąż przechodzi blisko krawędzi ramy lub osłony, dobrym zabezpieczeniem są osłony spiralne na węże hydrauliczne.

Porównanie z sąsiednimi rozmiarami UNF

Jeżeli stara część została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać ją z innymi wariantami z tej samej rodziny. Przy mniejszym rozmiarze można sprawdzić złączkę grodziową UNF 1.1/16" albo złączkę grodziową UNF 7/8". Jeżeli instalacja nie jest wykonana w standardzie JIC, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

Mocowanie przewodów przy przejściu grodziowym

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym przewód. Jeżeli instalacja pracuje w drganiach, przewód jest dłuższy albo prowadzony blisko konstrukcji maszyny, warto zaplanować dodatkowe podparcie. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i pomaga utrzymać szczelność połączenia stożkowego.

Dane techniczne produktu

Produkt: złączka grodziowa UNF 1.5/16"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: JIC 37° na gwincie UNF
Rozmiar gwintu 1: 1.5/16" JIC
Wymiar gwintu 1: 33,0-33,3 mm zewnętrznie / 30,8-31,2 mm wewnętrznie
Rozmiar gwintu 2: 1.5/16" JIC
Wymiar gwintu 2: 33,0-33,3 mm zewnętrznie / 30,8-31,2 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1.5/16" JIC
Gwint mniejszy: brak różnicy, obie strony 1.5/16" JIC
Ciśnienie pracy: 210 bar
Norma wykonania: złącza JIC ISO 8434-2 / JIC 37° J514
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli Raccordi: BA.53.00.16
Oznaczenie wg Vitillo: APPMJ16
Oznaczenie wg Cast: 202007.3
Oznaczenie alternatywne: XSV 1.5/16" / 6J-16
Kod produktu: ZN-141-1 15/16/15/16
Kod kreskowy EAN: 2000010037209

Pomoc Hydron przy doborze złączek grodziowych UNF

Przy doborze złączki grodziowej UNF 1.5/16" najlepiej podać rozmiar gwintu, standard JIC 37°, ciśnienie pracy, miejsce montażu oraz informację, czy element przechodzi przez panel, ramę, wspornik czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka UNF 1.5/16", inny rozmiar JIC, ORFS, BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa UNF 1.5/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa UNF 1.5/16"?

Produkt ma po obu stronach przyłącze 1.5/16" JIC, czyli połączenie JIC 37° na gwincie UNF.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 1.5/16" JIC, dlatego nie ma różnicy między gwintem większym i mniejszym.

Jakie ciśnienie pracy ma złączka grodziowa UNF 1.5/16"?

Ciśnienie pracy wynosi 210 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza JIC 37°?

JIC 37° oznacza połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37° oraz zgodności elementów współpracujących.

Czy złączkę UNF 1.5/16" można stosować jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa przeznaczona do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej UNF 1.5/16"?

Przed zakupem należy sprawdzić rozmiar 1.5/16" JIC, standard JIC 37°, ciśnienie pracy 210 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
