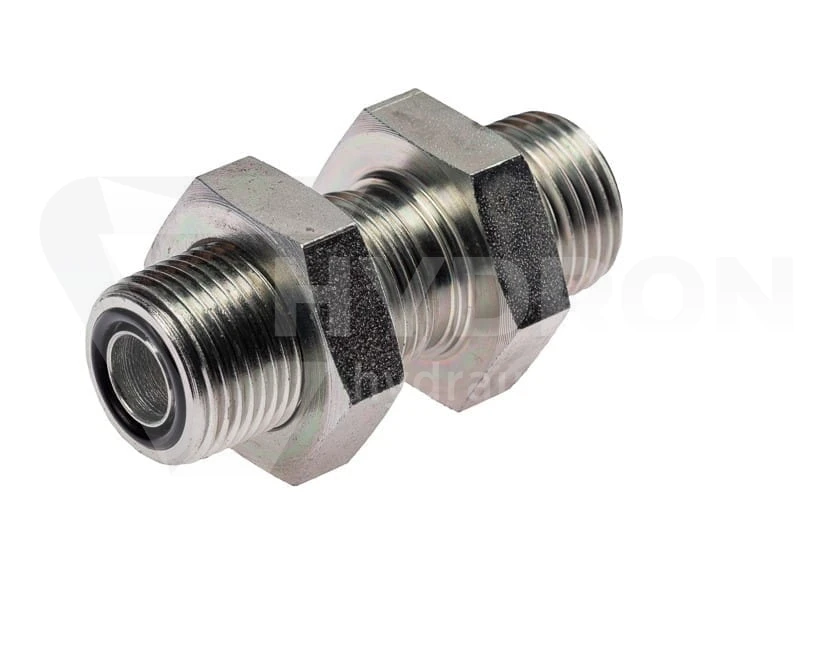

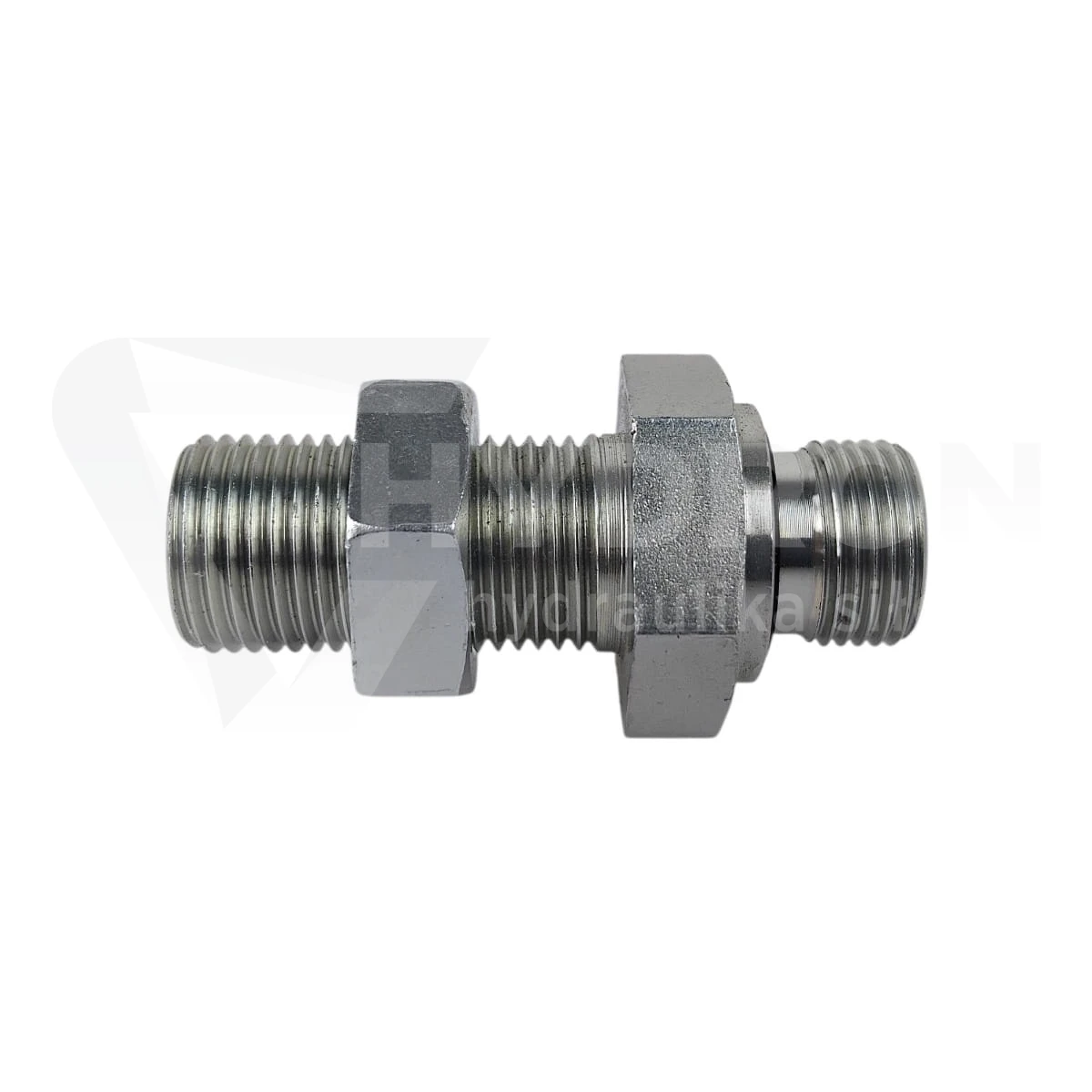

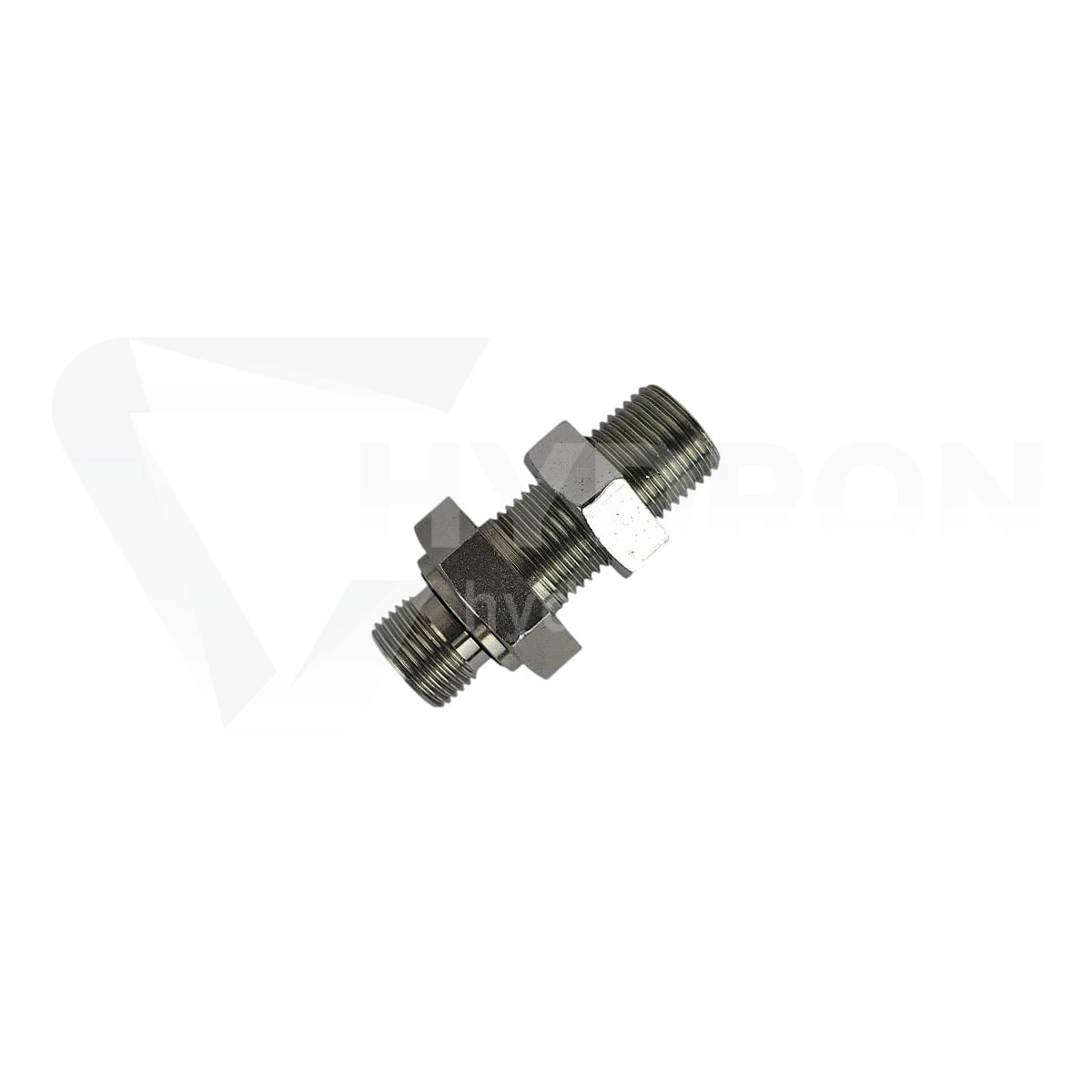

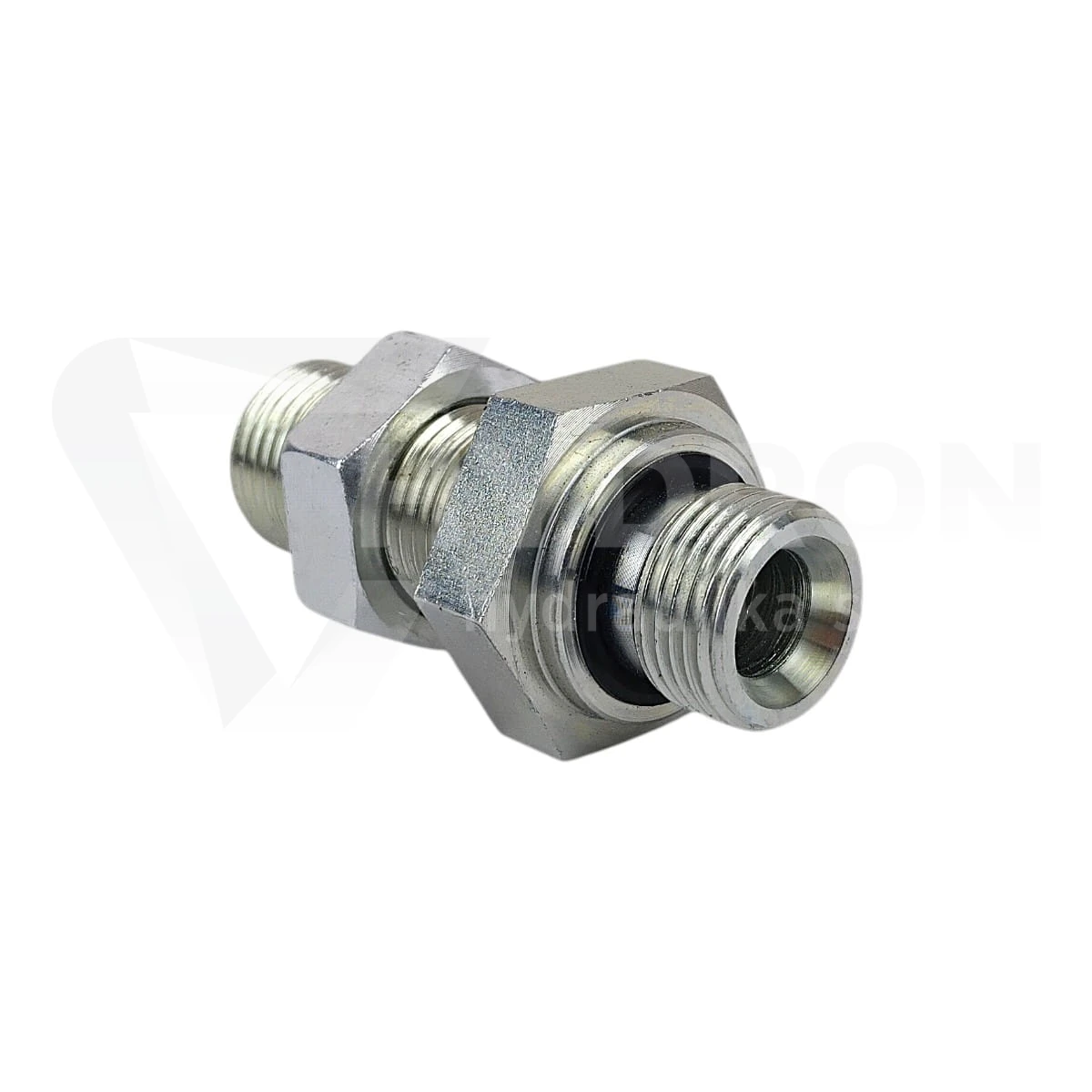

Złączka grodziowa 1"ED / 1.7/16 ORFS

Przejdź do sekcji Opinie

50,68 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 1.7/16 ORFS
Rozmiar gwintu 2 w milimetrach 36,2-36,5zew./34,0-34,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 280 bar
Norma wykonania Złącza ORFS (J1453 )
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka grodziowa 1"ED / 1.7/16 ORFS

Złączka grodziowa 1"ED / 1.7/16 ORFS jest elementem do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, płytę montażową, ramę lub ścianę konstrukcyjną maszyny. Po jednej stronie znajduje się gwint 1" BSP w wykonaniu ED, po drugiej stronie gwint 1.7/16 ORFS. Taki układ stosuje się wtedy, gdy instalacja hydrauliczna musi przejść z przyłącza BSP na ORFS i jednocześnie zostać unieruchomiona w konkretnym punkcie konstrukcji. Produkt jest przeznaczony do pracy przy ciśnieniu do 280 bar i temperaturze od -20°C do +120°C.

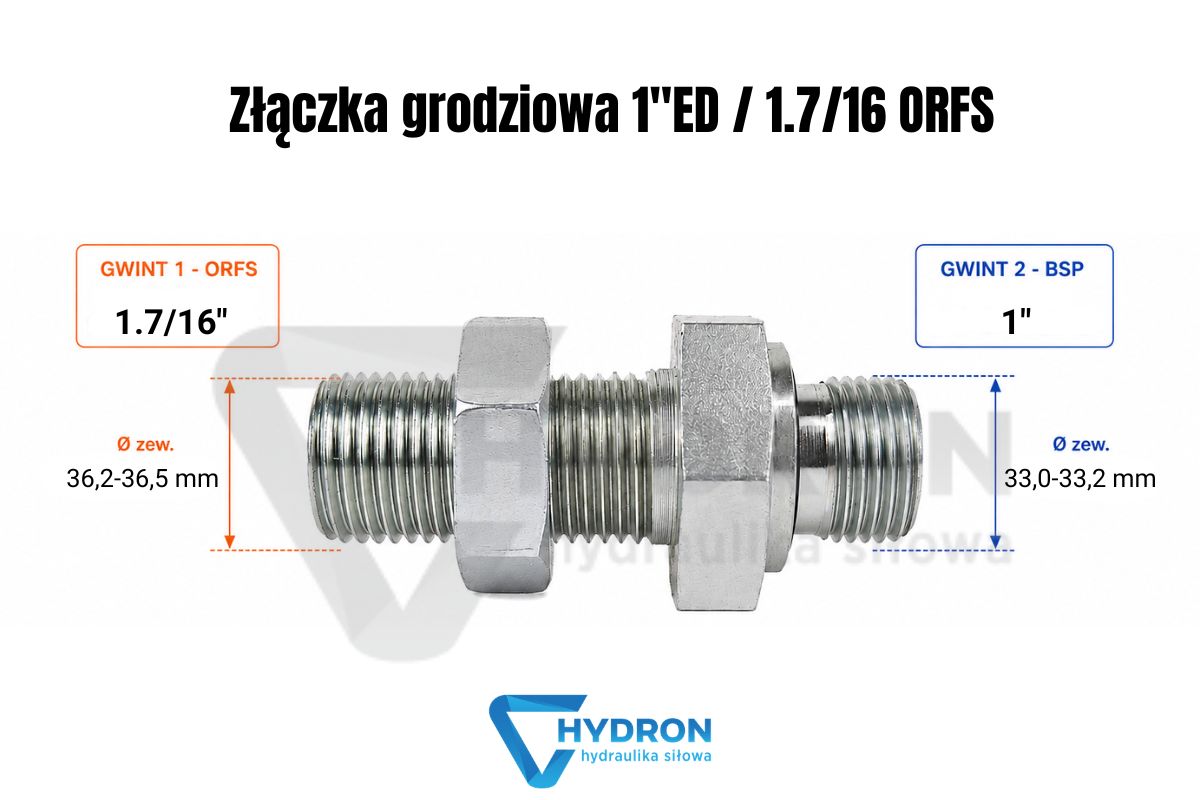

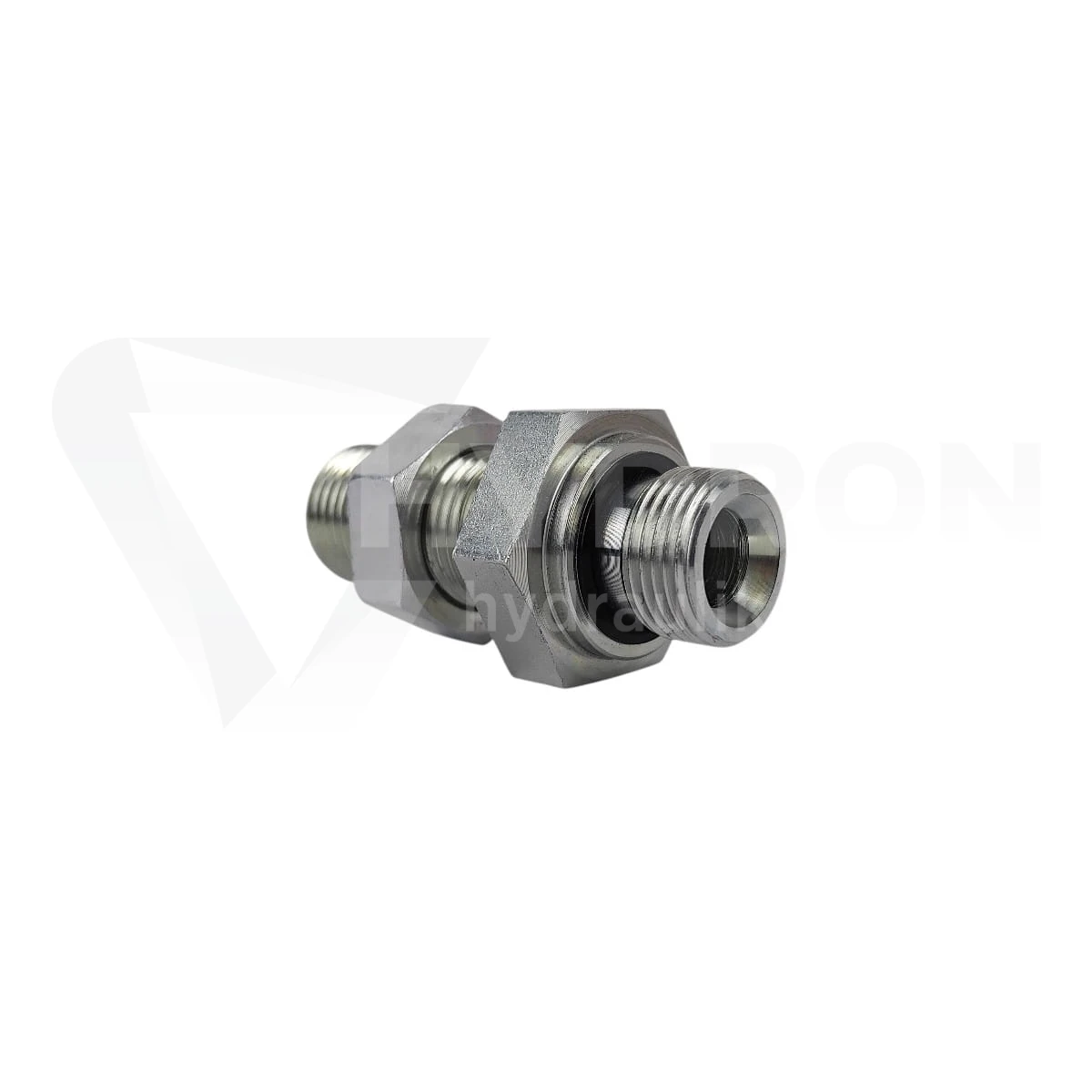

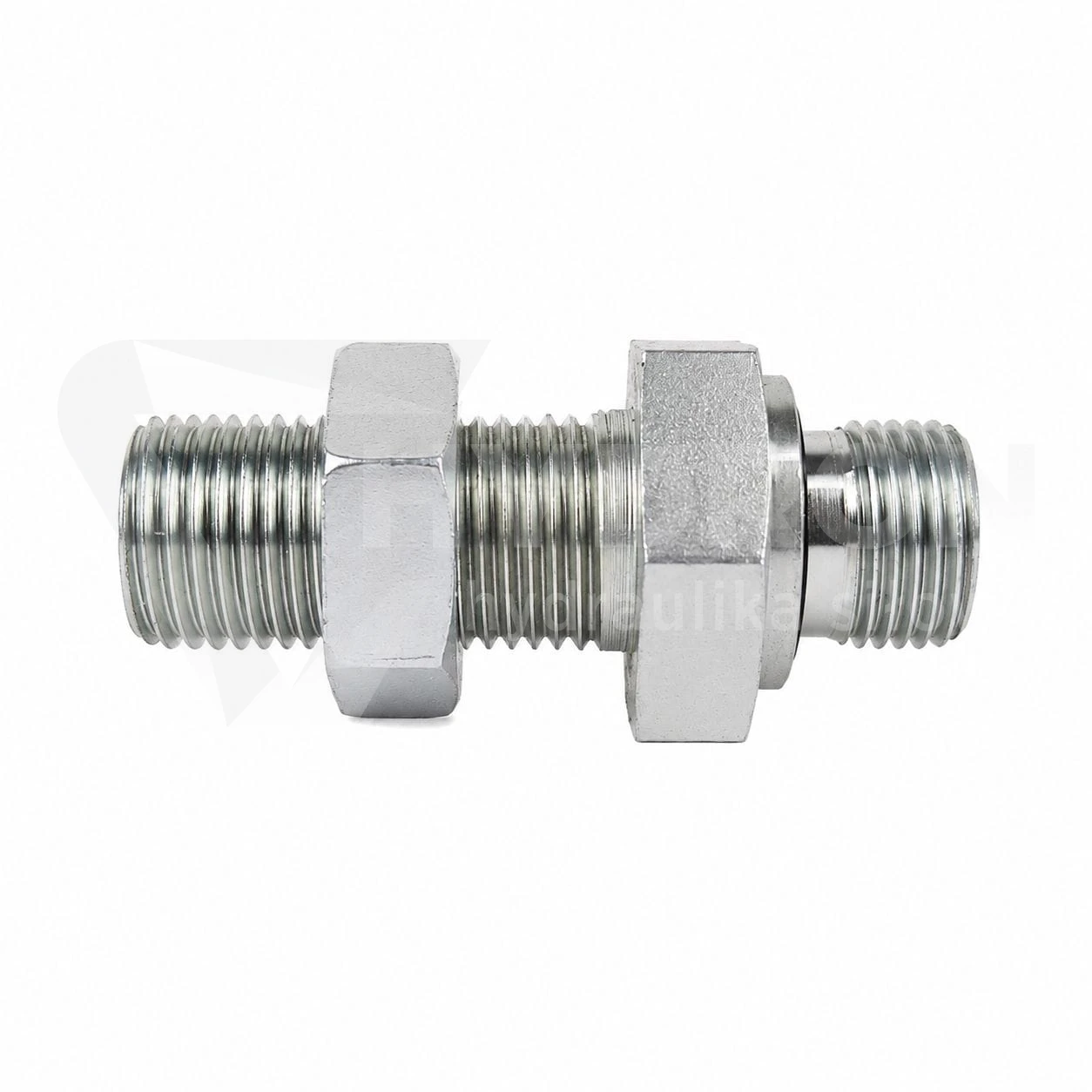

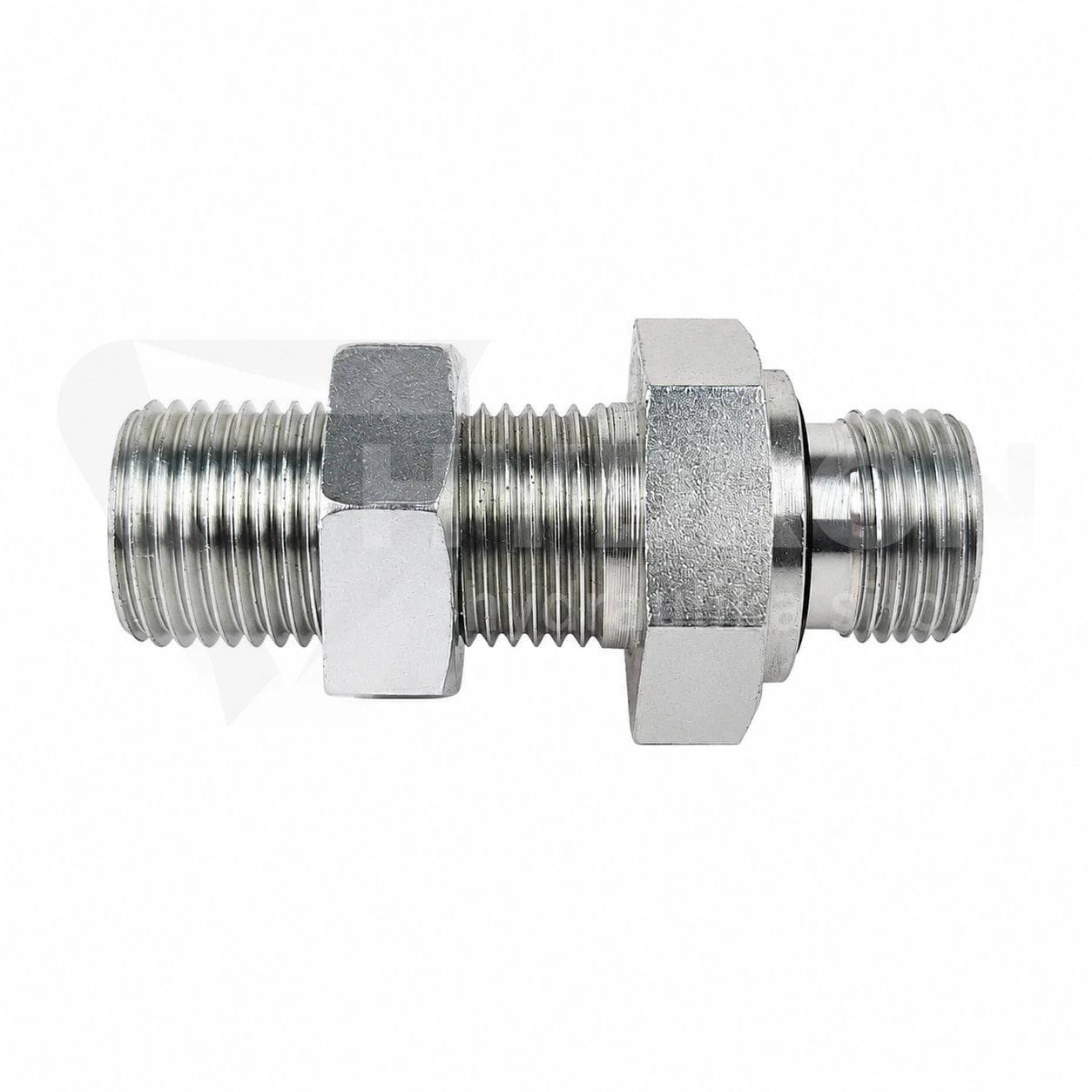

Złączka grodziowa 1 ED - 1 7-16 ORFS

Złączka grodziowa BSP/ORFS do przejścia przez panel

Ten typ złączki nie pełni funkcji zwykłej redukcji gwintu. Jej zadaniem jest także stabilne osadzenie przejścia w grodzi lub panelu. Dzięki temu przewód po jednej stronie i element instalacji po drugiej stronie nie pracują luźno w otworze konstrukcyjnym. Ma to znaczenie w maszynach mobilnych, zabudowach hydraulicznych, układach przemysłowych oraz miejscach serwisowych, gdzie przewód powinien być prowadzony w sposób czytelny i odporny na drgania. Inne warianty tej grupy znajdują się w kategorii złączki grodziowe BSP/ORFS.

Gwint 1" BSP ED i 1.7/16 ORFS w jednym połączeniu

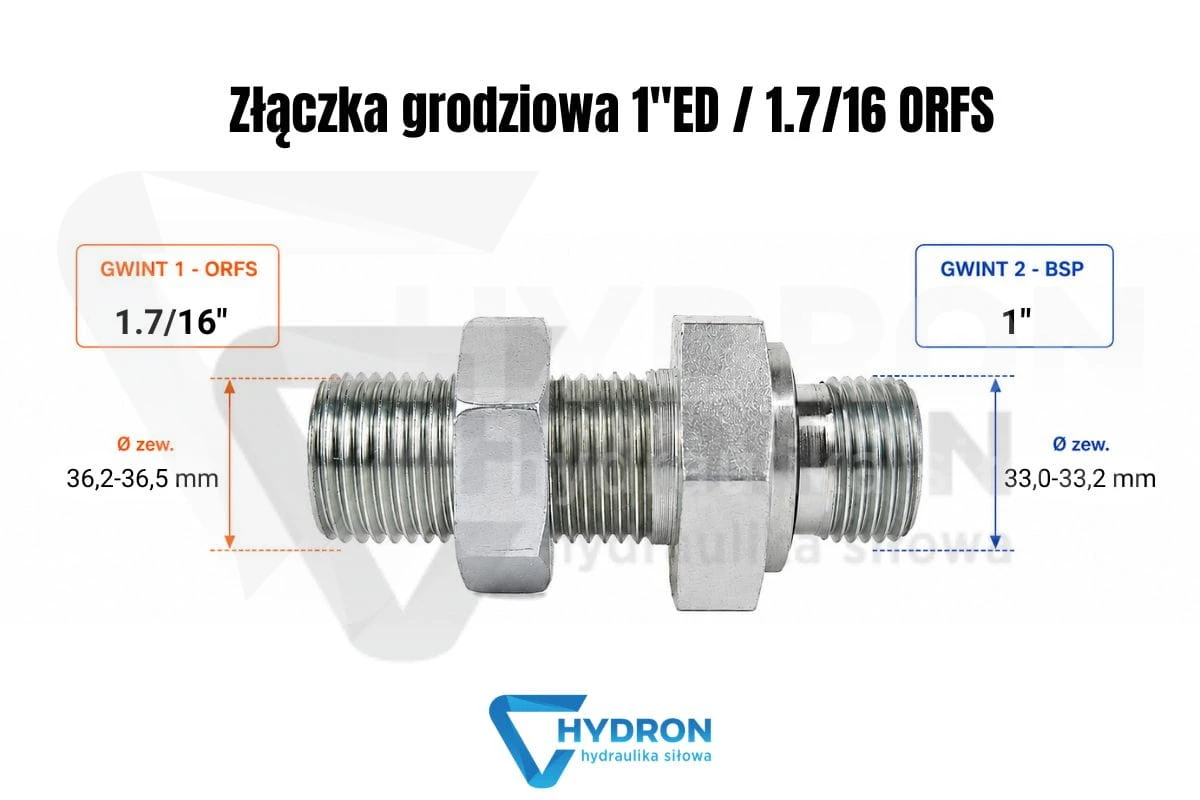

W tej złączce występują dwa różne standardy. Strona 1" BSP ma wymiar 33,0-33,2 mm zewnętrznie, natomiast strona 1.7/16 ORFS ma wymiar 36,2-36,5 mm zewnętrznie. Gwint większy to 1.7/16 ORFS, a gwint mniejszy to 1" BSP. Przy doborze nie wystarczy więc pomiar średnicy. Trzeba sprawdzić standard połączenia, typ uszczelnienia, element współpracujący i miejsce montażu. Próba skręcenia podobnego gwintu z innym standardem może skończyć się nieszczelnością albo uszkodzeniem powierzchni roboczej.

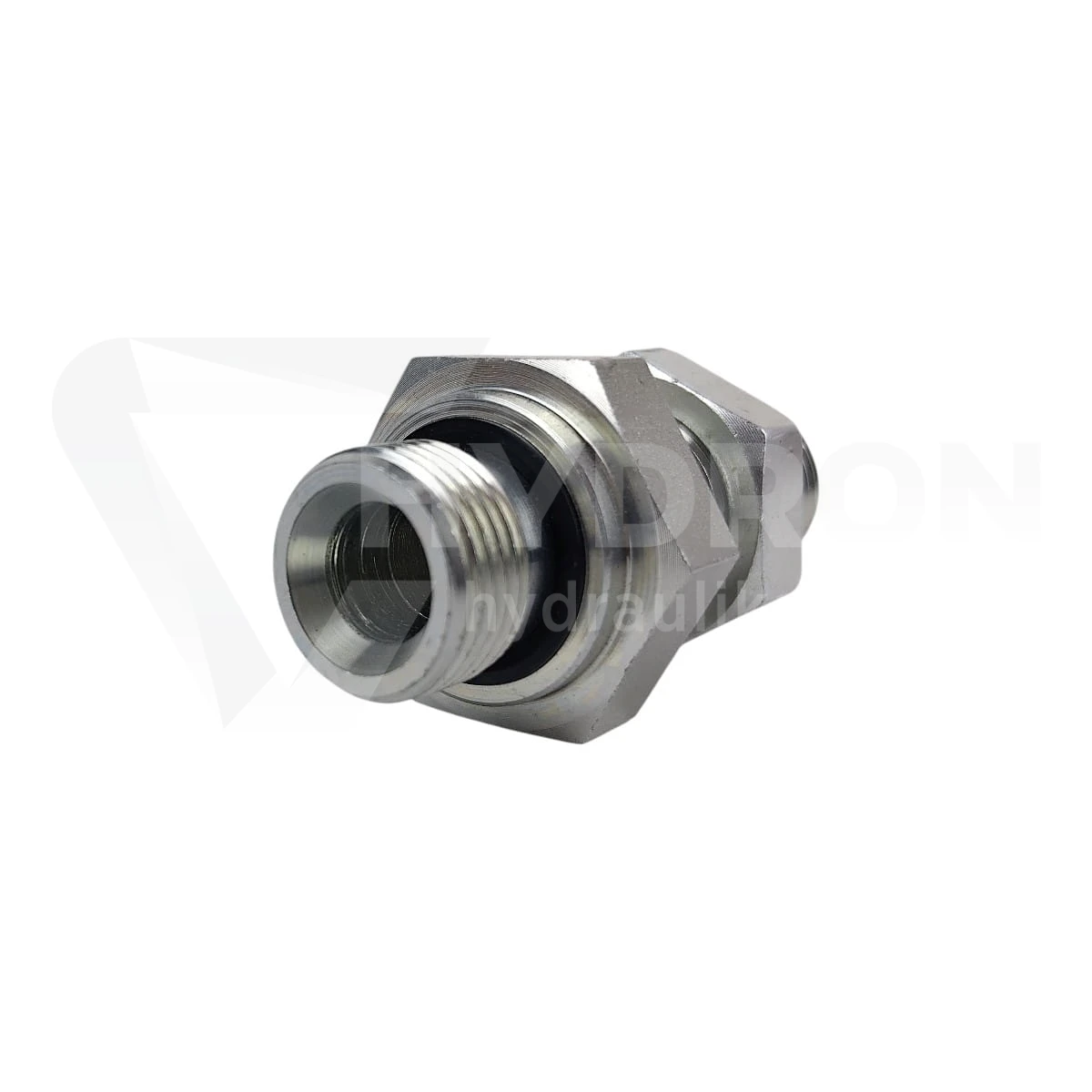

Co oznacza ED po stronie BSP

Oznaczenie ED przy gwincie 1" BSP informuje o połączeniu z uszczelnieniem elastomerowym. W praktyce oznacza to, że strona BSP nie powinna być traktowana jak dowolny gwint calowy wkręcany „na gwint”. Element współpracujący musi być zgodny z takim typem uszczelnienia. Jeżeli gniazdo, adapter lub przyłączka po stronie BSP pracuje w innym standardzie, samo dokręcenie złączki nie zagwarantuje szczelności. Przy montażu trzeba sprawdzić stan powierzchni styku, czystość gwintu i brak uszkodzeń po wcześniejszym demontażu.

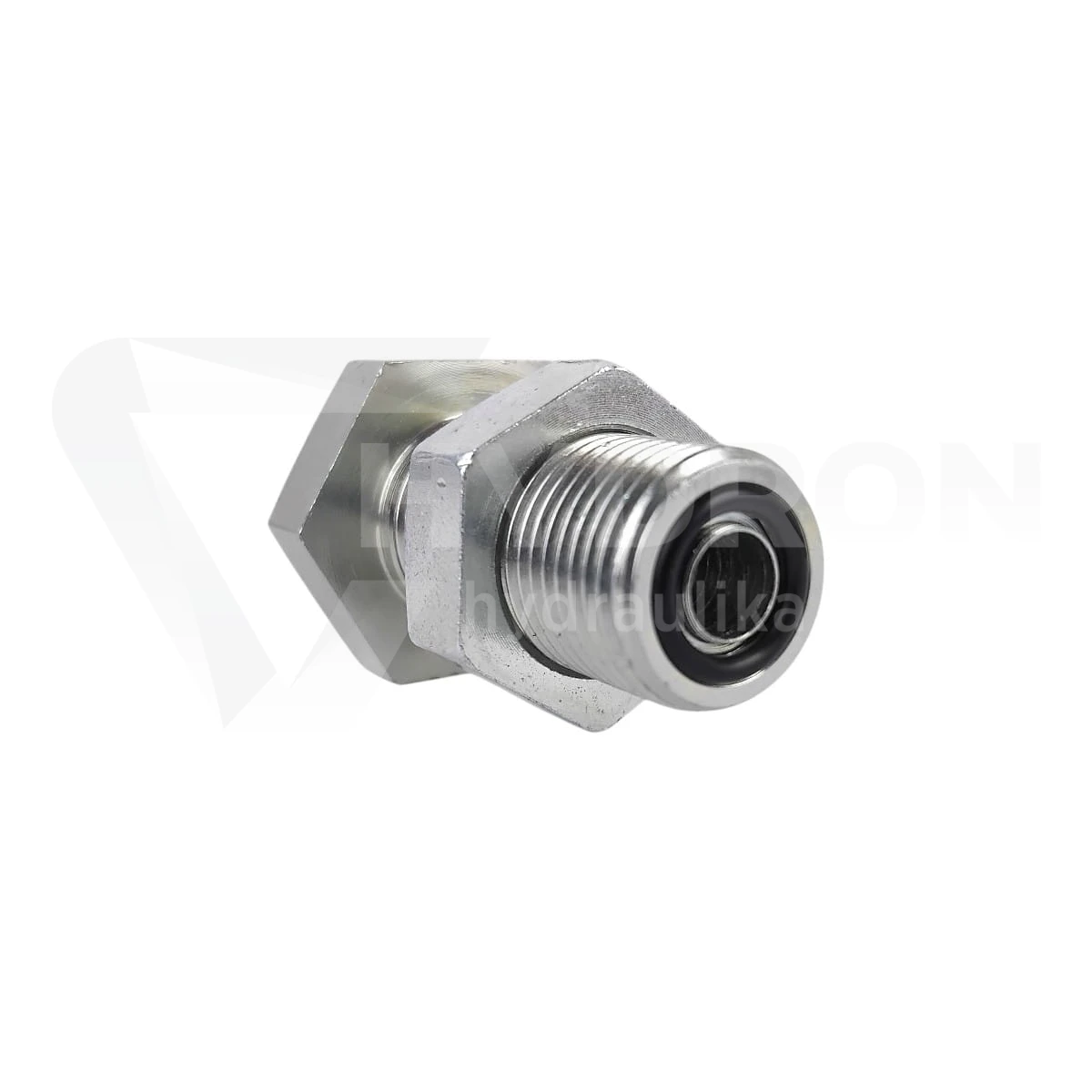

ORFS 1.7/16 i uszczelnienie czołowe

Strona 1.7/16 ORFS pracuje w systemie O-Ring Face Seal, czyli z uszczelnieniem czołowym na O-ringu. W takim połączeniu szczelność nie powstaje na samym gwincie. Gwint odpowiada za skręcenie elementów, a za szczelność odpowiada powierzchnia czołowa i właściwy O-ring. Dlatego przed montażem trzeba sprawdzić, czy końcówka przewodu lub adapter po stronie ORFS ma zgodną geometrię, czyste czoło i nieuszkodzone uszczelnienie. Do porównania samego standardu ORFS można wykorzystać kategorię złączki grodziowe ORFS.

Kiedy stosować przejście 1"ED / 1.7/16 ORFS

Złączka grodziowa 1"ED / 1.7/16 ORFS sprawdza się w instalacjach, w których jedna strona układu pracuje w standardzie BSP ED, a druga w standardzie ORFS. Może to dotyczyć modernizacji maszyny, naprawy istniejącego panelu hydraulicznego, przejścia przez ramę lub połączenia przewodu z układem, w którym producent zastosował różne standardy przyłączeniowe. Produkt jest szczególnie przydatny tam, gdzie przewód nie powinien wisieć na adapterze, lecz ma być osadzony w stałym punkcie grodzi.

Nie stosuj jej jako przypadkowej redukcji

Ta złączka grodziowa nie powinna zastępować przyłączki korpusowej. Jeżeli element ma zostać wkręcony bezpośrednio w pompę, rozdzielacz, siłownik, zawór albo blok hydrauliczny, trzeba dobrać część odpowiednią do konkretnego gniazda i sposobu uszczelnienia. Do takich połączeń służą przyłączki proste hydrauliczne. Grodziówka ma inne zadanie: stabilizuje przejście przez panel i pozwala rozdzielić instalację po obu stronach konstrukcji.

Ciśnienie pracy 280 bar i dobór pozostałych elementów

Ciśnienie pracy złączki wynosi 280 bar. Ten parametr dotyczy samego korpusu złączki, ale cały układ zawsze należy oceniać według najsłabszego elementu. Ograniczeniem może być przewód, końcówka, O-ring, adapter, zawór lub element po drugiej stronie grodzi. Przy wymianie przejścia BSP/ORFS warto sprawdzić, czy poprzedni wyciek nie wynikał z uszkodzonej powierzchni czołowej ORFS, niewłaściwego uszczelnienia ED albo z przewodu pracującego pod naprężeniem. Do kontroli parametrów układu przydatne są manometry hydrauliczne.

Montaż przez gródź bez naprężania przewodu

Podczas montażu złączka powinna być osadzona stabilnie w otworze, a przewód po obu stronach nie powinien wymuszać jej położenia. Zbyt krótki wąż, źle ustawiona końcówka kątowa lub sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powierzchnię uszczelniającą. Wyciek często pojawia się dopiero po pracy maszyny, gdy instalacja zaczyna przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego przewodu warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu.

Najczęstsze błędy przy doborze BSP/ORFS

Najczęstszy błąd to rozpoznanie gwintu tylko po średnicy. Drugi to pomylenie ORFS z innym standardem calowym, na przykład JIC. Trzeci problem pojawia się wtedy, gdy strona BSP zostaje potraktowana jak zwykły gwint bez uwzględnienia uszczelnienia ED. W tej złączce trzeba potwierdzić oba standardy: 1" BSP ED oraz 1.7/16 ORFS. Jeżeli stary element był wielokrotnie dokręcany, warto sprawdzić także stan powierzchni uszczelniających i elementów współpracujących.

Ochrona i mocowanie instalacji przy przejściu grodziowym

Przejście przez panel często znajduje się blisko krawędzi, ramy lub osłony maszyny. Sama złączka stabilizuje punkt połączenia, ale nie chroni całej trasy przewodu. Jeżeli wąż może ocierać się o konstrukcję, warto zastosować osłony spiralne na węże hydrauliczne. Przy dłuższych przewodach lub rurach potrzebne są też dodatkowe punkty podparcia. Do tego służą uchwyty i obejmy do rur oraz przewodów, które ograniczają drgania i odciążają grodziówkę.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowana część nie ma czytelnych oznaczeń, warto porównać standardy osobno. Po stronie BSP pomocna może być złączka grodziowa BSP 1". Po stronie ORFS można porównać złączkę grodziową ORFS 1" albo większą złączkę grodziową ORFS 1.7/16". Takie porównanie ogranicza ryzyko zakupu elementu podobnego wizualnie, ale pracującego w innym systemie uszczelnienia.

Dane techniczne produktu

Produkt: złączka grodziowa 1"ED / 1.7/16 ORFS
Typ złącza: proste - złącze, przyłącze
Standard połączenia: BSP ED / ORFS
Rozmiar gwintu 1: 1" BSP
Wymiar gwintu 1: 33,0-33,2 mm zewnętrznie / 30,3-30,8 mm wewnętrznie
Rozmiar gwintu 2: 1.7/16 ORFS
Wymiar gwintu 2: 36,2-36,5 mm zewnętrznie / 34,0-34,4 mm wewnętrznie
Gwint mniejszy: 1" BSP
Gwint większy: 1.7/16 ORFS
Przeznaczenie: złączka grodziowa, przejście BSP/ORFS
Ciśnienie pracy: 280 bar
Norma wykonania: złącza ORFS J1453
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: ZN-141-1 1/1,7/16
Kod kreskowy EAN: 0200000032548

Wsparcie techniczne przy doborze złączki BSP/ORFS

Przy doborze złączki grodziowej 1"ED / 1.7/16 ORFS najlepiej podać oba gwinty, typ uszczelnienia, ciśnienie pracy oraz miejsce montażu w maszynie. Hydron pomaga dobrać złączki grodziowe, przewody, końcówki, przyłączki, uszczelnienia i elementy mocujące do układów hydrauliki siłowej. Weryfikacja przed zakupem ogranicza ryzyko pomyłki, skraca czas naprawy i zmniejsza liczbę ponownych demontaży instalacji.

Faq

Czy złączka grodziowa 1"ED / 1.7/16 ORFS służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka 1"ED / 1.7/16 ORFS?

Produkt ma gwint 1" BSP po jednej stronie oraz gwint 1.7/16 ORFS po drugiej stronie.

Który gwint jest większy?

Gwint większy to 1.7/16 ORFS, a gwint mniejszy to 1" BSP. Różnicę trzeba potwierdzić pomiarem i standardem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 280 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem O-ringowym. Szczelność zależy od powierzchni czołowej i właściwego uszczelnienia, a nie od samego gwintu.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1"ED / 1.7/16 ORFS?

Przed zakupem należy sprawdzić gwint 1" BSP, gwint 1.7/16 ORFS, typ uszczelnienia ED, standard ORFS J1453, ciśnienie pracy 280 bar oraz miejsce montażu w grodzi.
