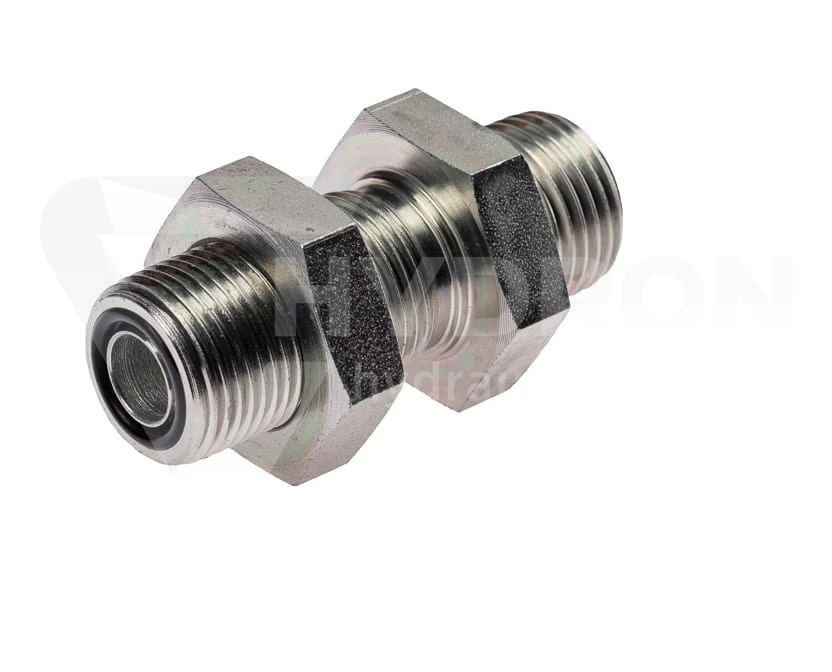

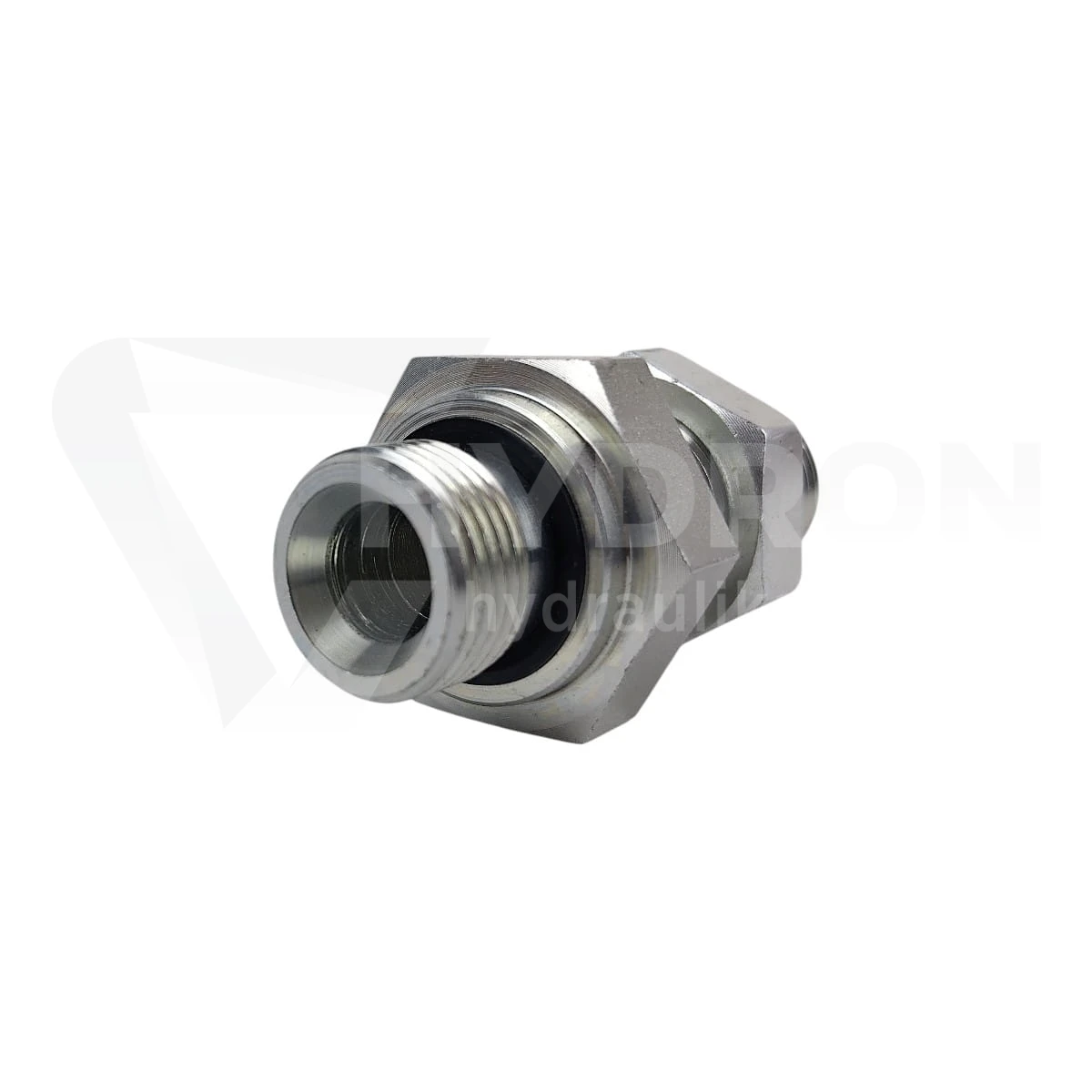

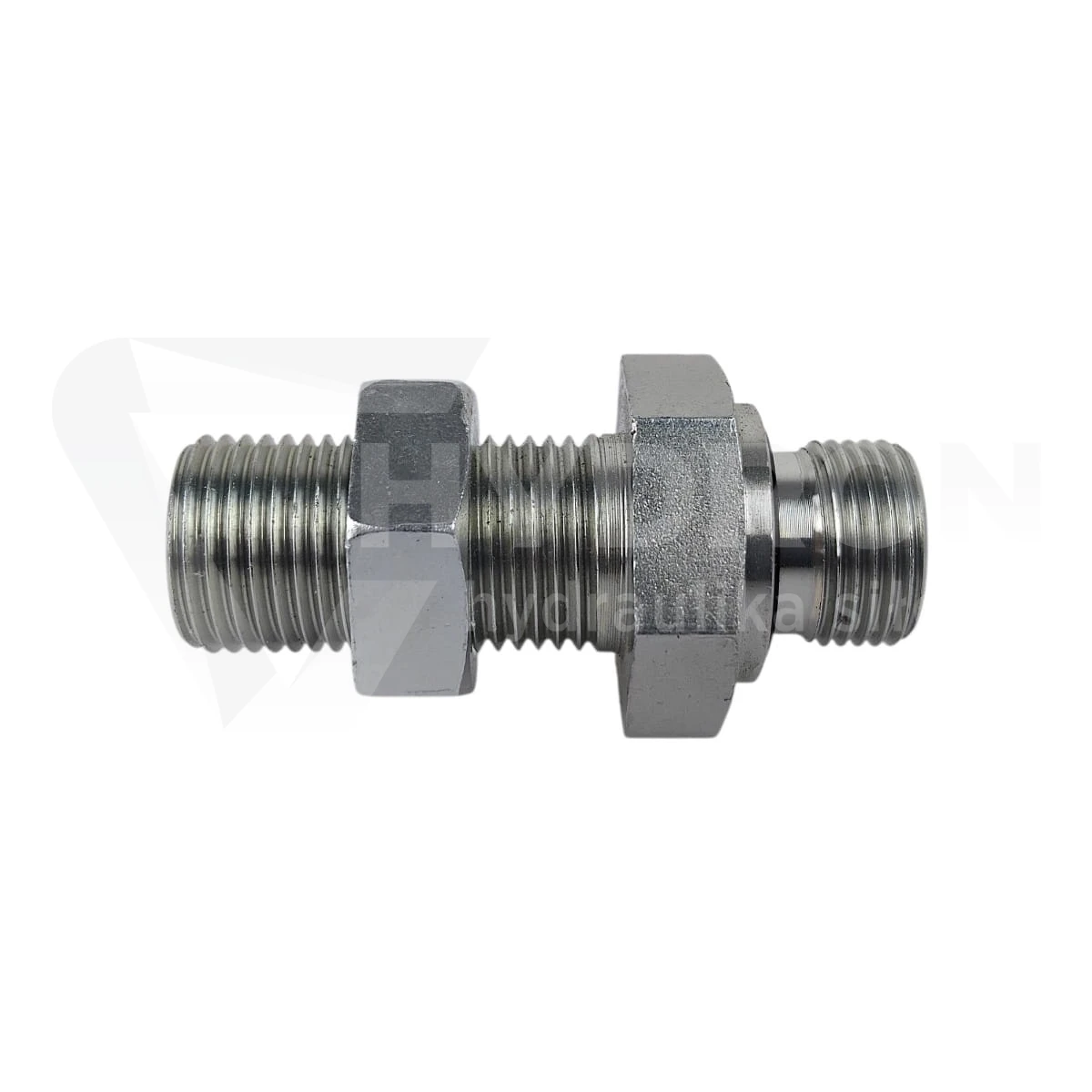

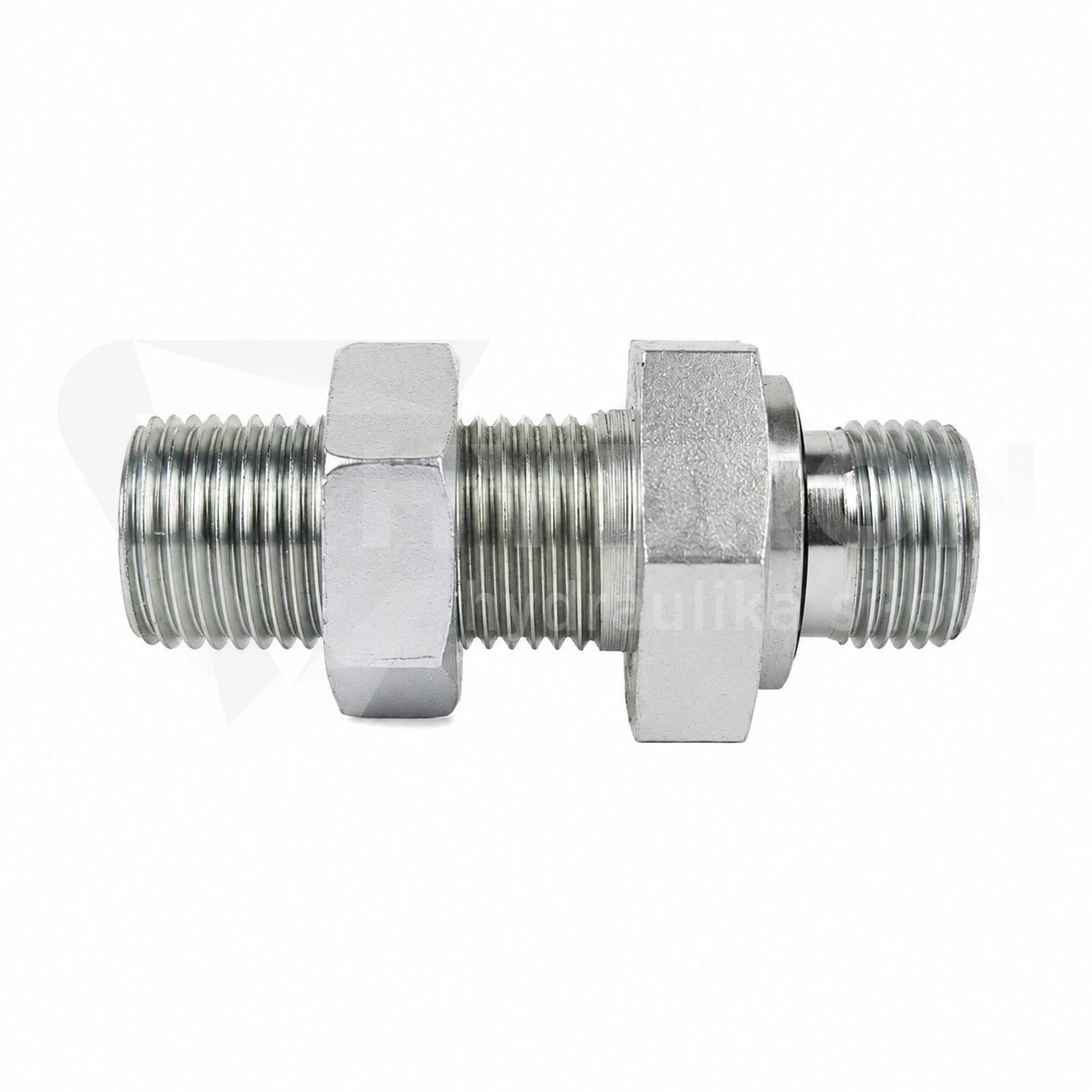

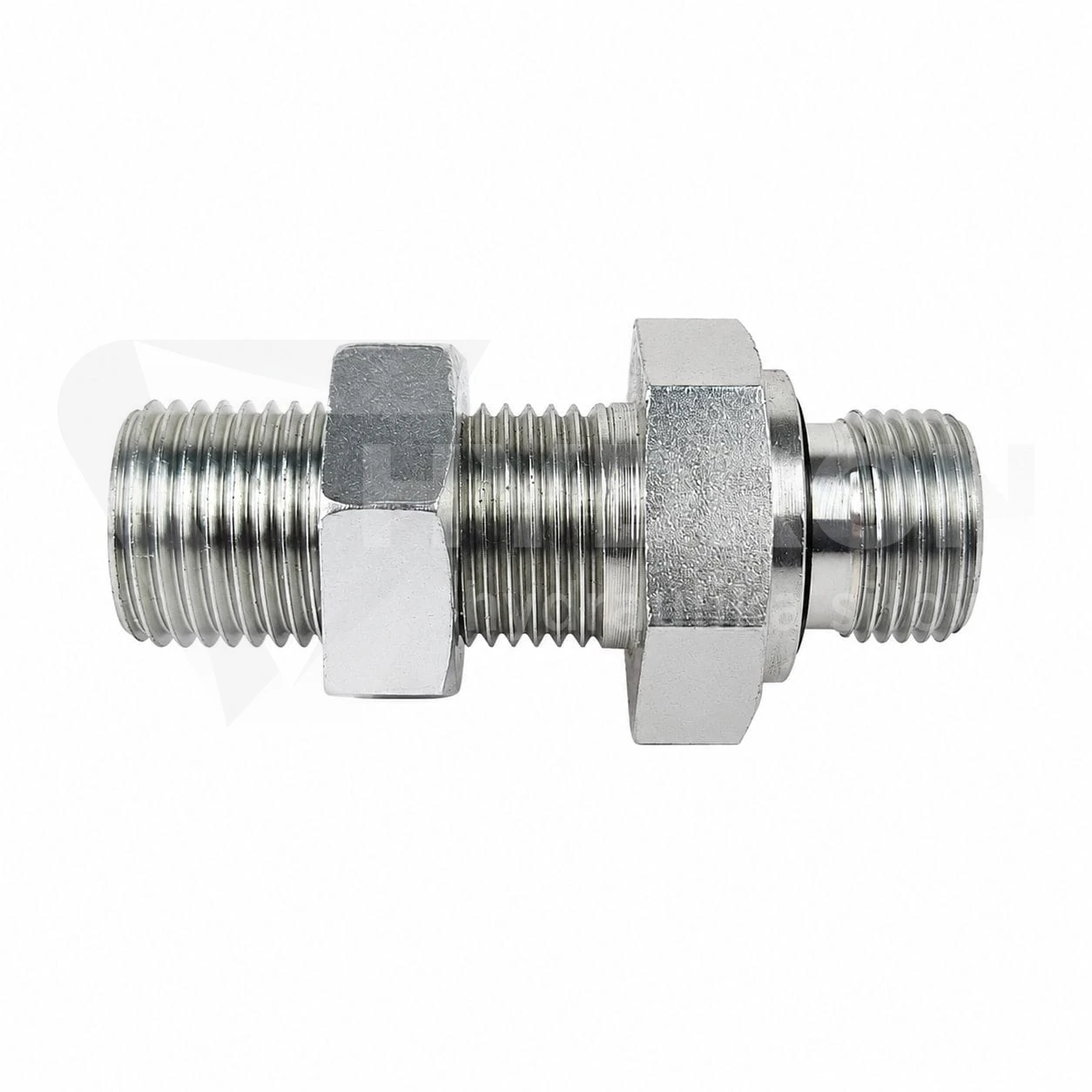

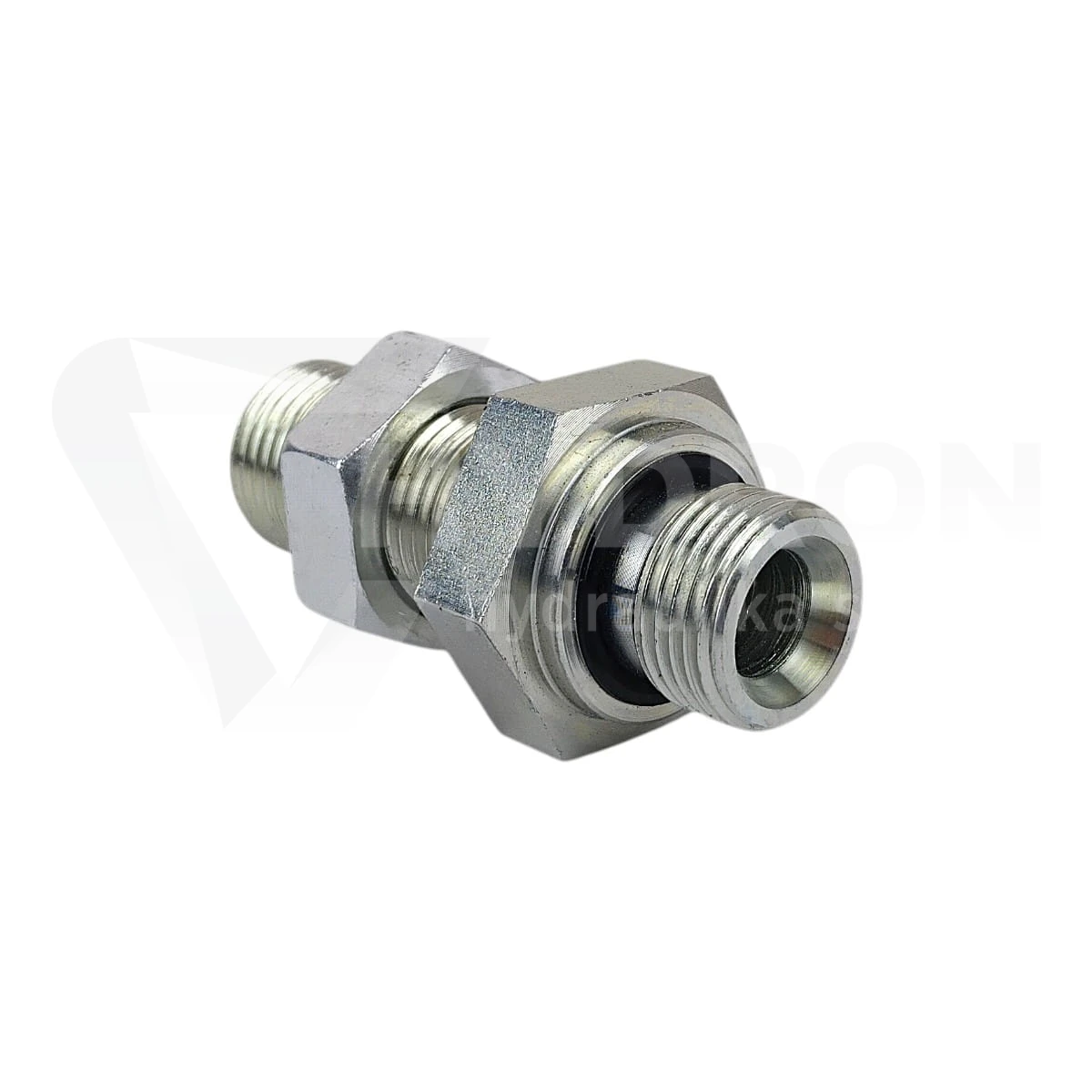

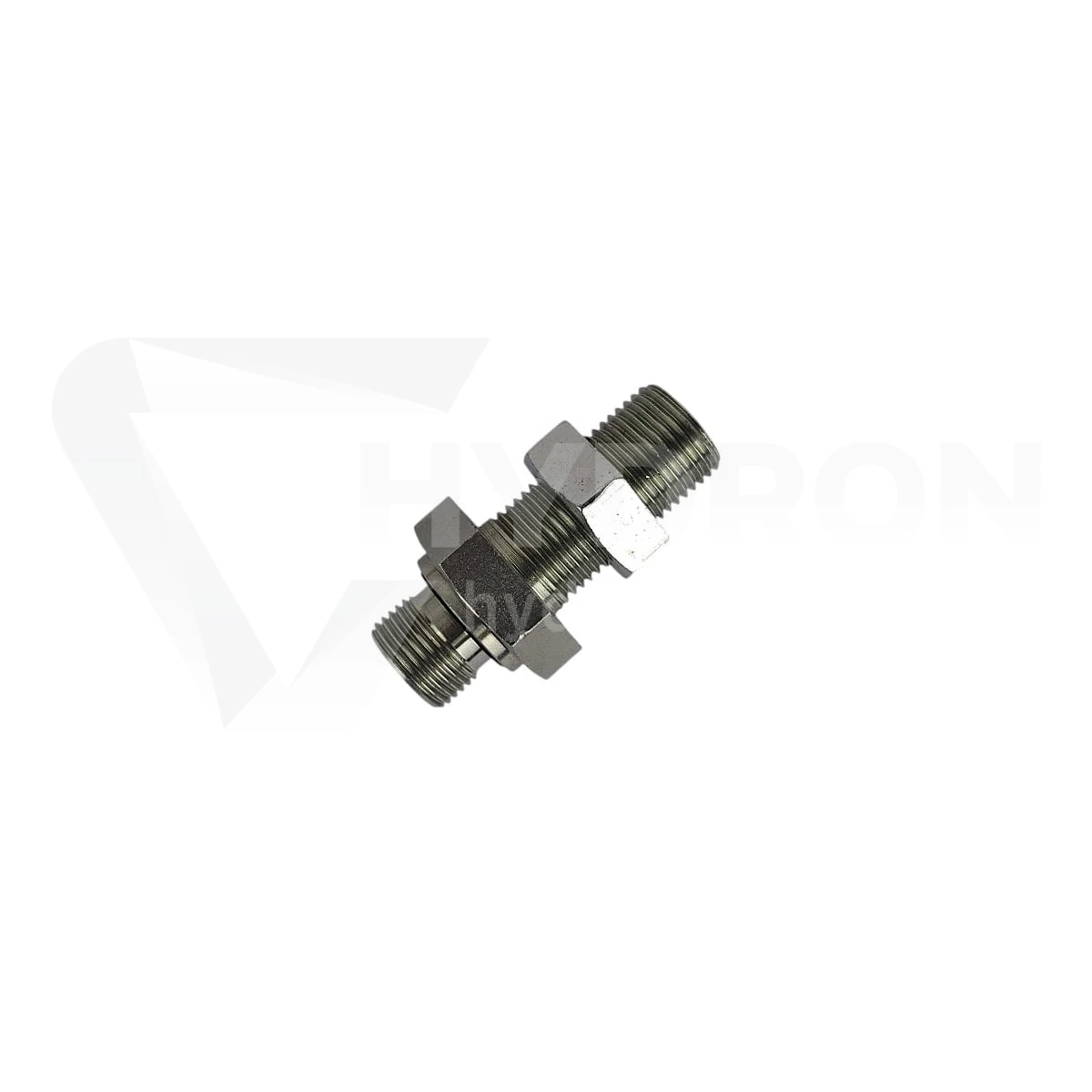

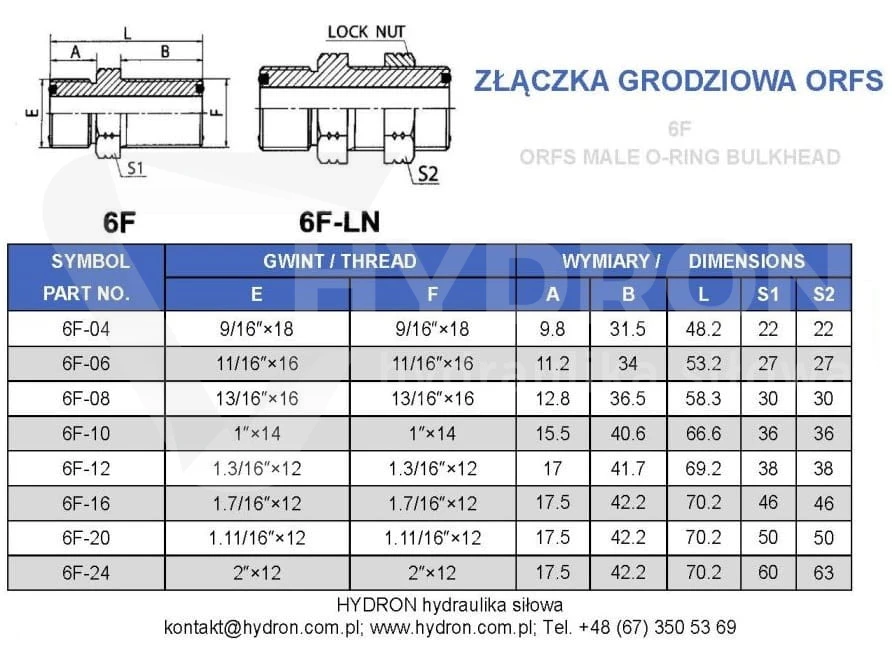

Złączka grodziowa 1/2"ED / 13/16 ORFS

Złączka grodziowa 1/2"ED / 13/16 ORFS to element przyłączeniowy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, płytę montażową lub obudowę maszyny. Po jednej stronie znajduje się gwint 1/2" BSP w wykonaniu ED, po drugiej stronie gwint 13/16 ORFS. Produkt łączy dwa różne standardy połączeń i jednocześnie umożliwia osadzenie punktu przyłączeniowego w konstrukcji. Dzięki temu przewód nie pracuje luźno w otworze, a całe przejście jest łatwiejsze do kontroli podczas montażu i serwisu.

Parametry techniczne

• Produkt: złączka grodziowa 1/2"ED / 13/16 ORFS
• Typ złącza: proste - złącze, przyłącze
• Standard połączenia: BSP ED / ORFS

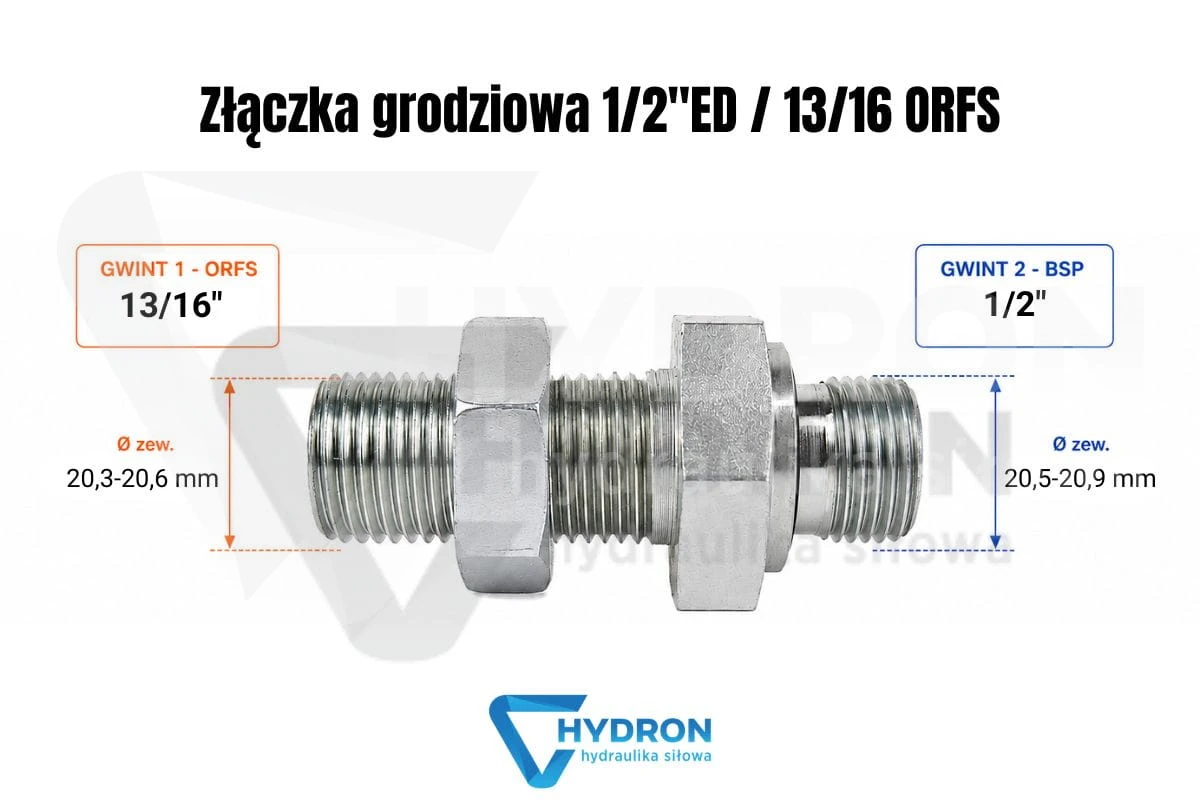

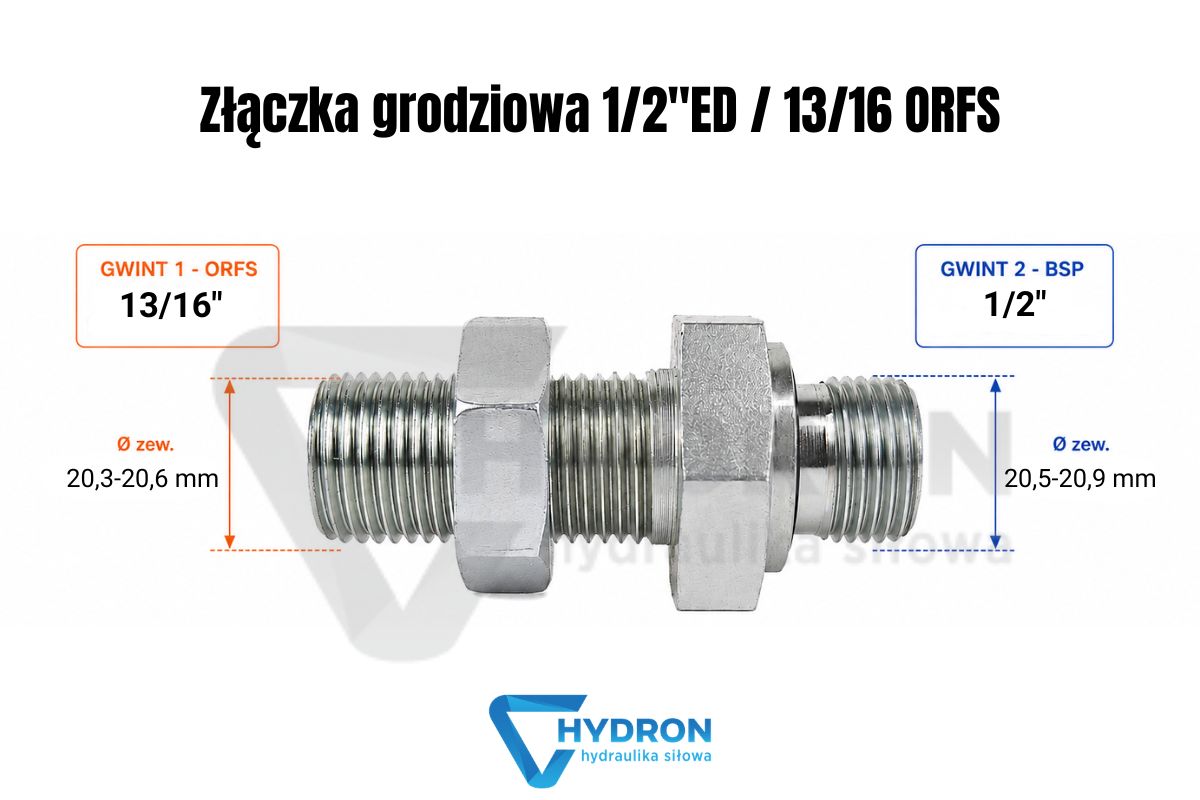

• Rozmiar gwintu 1: 1/2" BSP ED
• Wymiar gwintu 1: 12,4-12,7 mm zewnętrznie / 11,3-11,6 mm wewnętrznie
• Rozmiar gwintu 2: 13/16 ORFS
• Wymiar gwintu 2: 20,3-20,6 mm zewnętrznie / 18,9-19,2 mm wewnętrznie
• Gwint mniejszy: 1/2" BSP ED
• Gwint większy: 13/16 ORFS
• Przeznaczenie: złączka grodziowa, przejście BSP/ORFS
• Ciśnienie pracy: 350 bar
• Norma wykonania: złącza ORFS J1453
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: ZN-141-1 1/2/13/16
• Kod kreskowy EAN: 2000010004409

Złączka grodziowa 1/2"ED / 13/16 ORFS do przejścia przez panel

Ten wariant stosuje się w instalacjach, w których przewód lub element układu hydraulicznego musi przejść przez przegrodę i jednocześnie połączyć standard BSP ED ze standardem ORFS. Złączka grodziowa stabilizuje punkt przejścia, dlatego przewód nie opiera się bezpośrednio na krawędzi otworu i nie przenosi całych drgań na gwint. Podobne przejścia można porównać w kategorii złączki grodziowe BSP/ORFS.

Gwint 1/2" BSP ED i 13/16 ORFS - ważna różnica przy doborze

W tej złączce występują dwa różne standardy, dlatego nie należy dobierać jej wyłącznie po nazwie calowej. Strona 1/2" BSP ED i strona 13/16 ORFS różnią się sposobem uszczelnienia, geometrią połączenia i elementami współpracującymi. W praktyce trzeba sprawdzić nie tylko średnicę gwintu, ale również to, czy po stronie ORFS pracuje połączenie czołowe z O-ringiem, a po stronie BSP właściwe uszczelnienie ED. Pomylenie ORFS z JIC albo zastosowanie niewłaściwego elementu po stronie BSP może skończyć się wyciekiem mimo pozornie poprawnego dokręcenia.

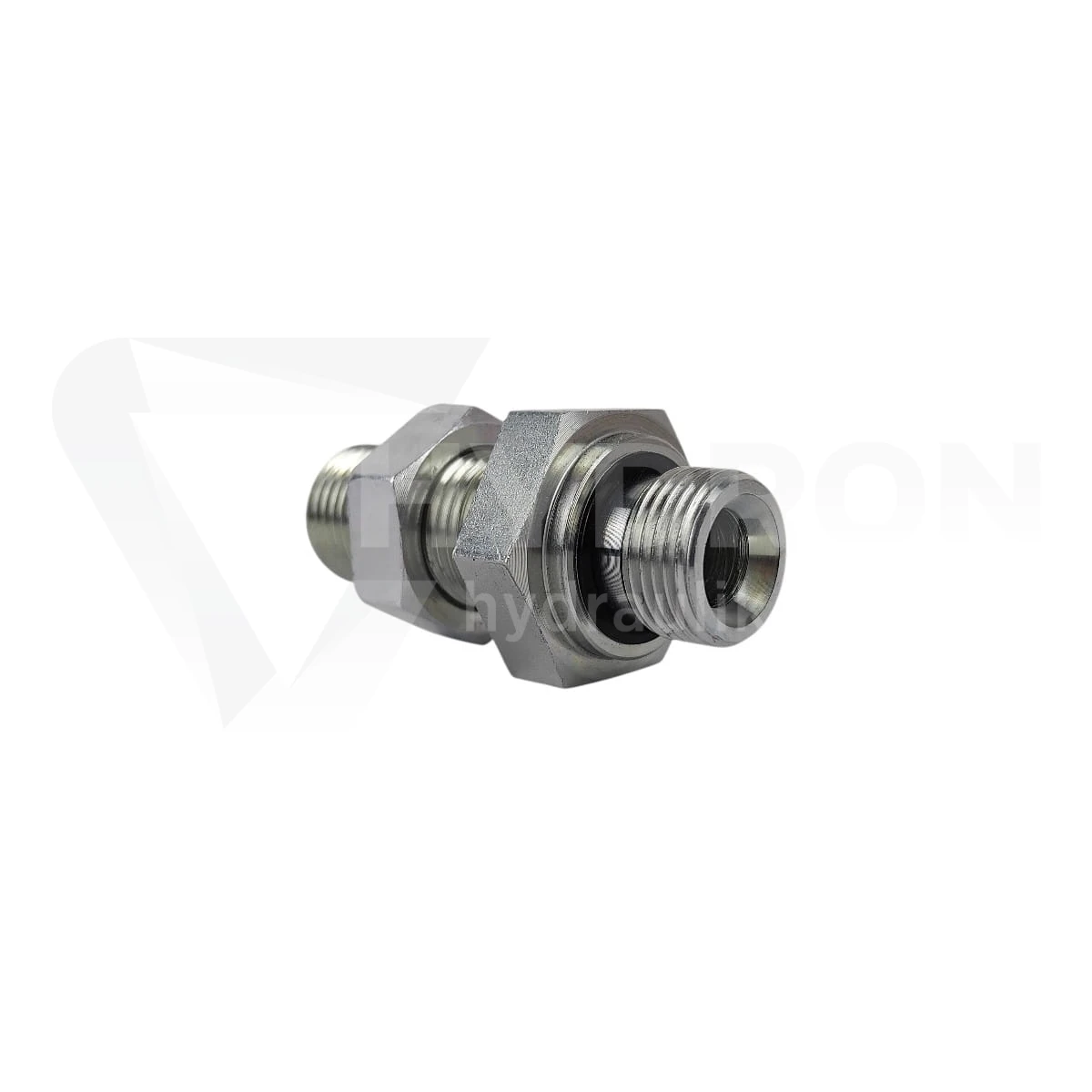

ED po stronie BSP - uszczelnienie nie na samym gwincie

Oznaczenie ED przy gwincie BSP oznacza połączenie z uszczelnieniem elastomerowym. To istotne, ponieważ strona 1/2" BSP nie powinna być traktowana jak zwykły gwint rurowy skręcany bez kontroli powierzchni styku. Przed montażem trzeba sprawdzić stan uszczelnienia, czystość gwintu i element współpracujący. Jeżeli adapter lub gniazdo po stronie BSP ma inny sposób uszczelnienia, połączenie może przepuszczać olej po wzroście ciśnienia.

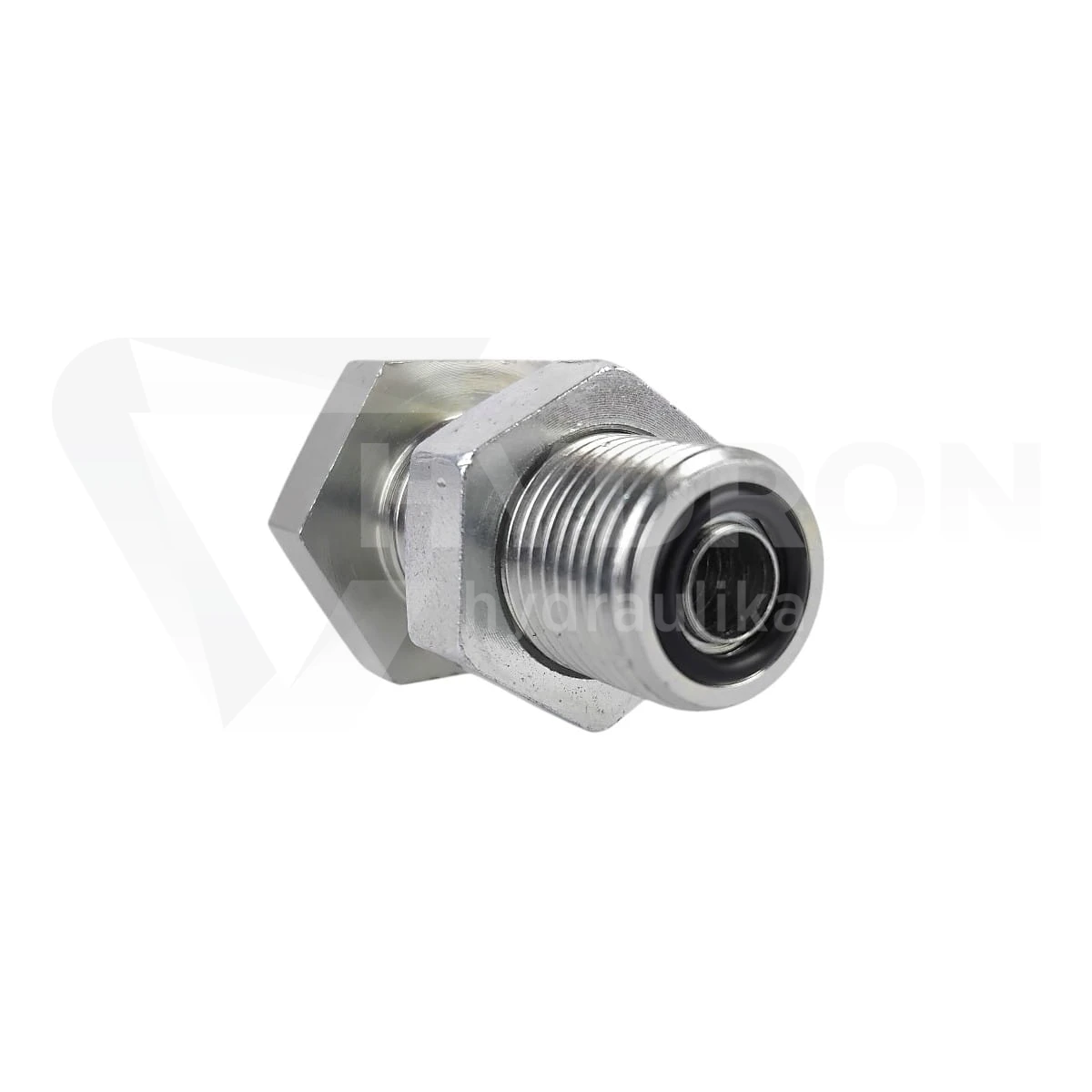

ORFS 13/16 i szczelność na powierzchni czołowej

Strona 13/16 ORFS pracuje w systemie O-Ring Face Seal. W takim połączeniu gwint odpowiada za dociągnięcie elementów, natomiast szczelność powstaje na powierzchni czołowej z udziałem O-ringu. Dlatego przed skręceniem trzeba sprawdzić czoło uszczelniające, stan O-ringu i zgodność końcówki przewodu albo adaptera. Jeżeli potrzebne jest porównanie elementów w samym standardzie ORFS, warto sprawdzić złączki grodziowe ORFS.

Kiedy wybrać przejście 1/2"ED / 13/16 ORFS

Złączka grodziowa 1/2"ED / 13/16 ORFS sprawdza się przy naprawach, modernizacjach i budowie instalacji, w których jedna strona układu pracuje w standardzie BSP ED, a druga wymaga połączenia ORFS 13/16. Może to być panel hydrauliczny, przejście przez ramę maszyny, punkt serwisowy, blok pomocniczy albo fragment zabudowy, w którym producent zastosował dwa różne standardy przyłączeniowe. Grodziówka porządkuje takie przejście i ogranicza pracę przewodu na samym gwincie.

Nie stosuj jej jako przypadkowej redukcji

Złączka grodziowa nie powinna zastępować przyłączki korpusowej. Jeżeli element ma zostać wkręcony bezpośrednio w pompę, rozdzielacz, zawór, siłownik albo blok hydrauliczny, trzeba dobrać przyłącze zgodne z gniazdem i sposobem uszczelnienia w korpusie. Do takich zastosowań przeznaczone są przyłączki proste hydrauliczne. Grodziówka ma inne zadanie: stabilizuje przejście przez przegrodę i pozwala prowadzić instalację po obu stronach panelu.

Ciśnienie pracy 350 bar i ocena całego odcinka

Ciśnienie pracy tej złączki wynosi 350 bar. W praktyce trzeba jednak ocenić cały odcinek instalacji, ponieważ ograniczeniem może być przewód, końcówka ORFS, O-ring, adapter, gniazdo BSP, zawór albo element po drugiej stronie grodzi. Jeżeli wcześniejsze połączenie przeciekało, warto sprawdzić, czy przyczyną nie było uszkodzone czoło ORFS, przecięte uszczelnienie ED, źle poprowadzony przewód albo skoki ciśnienia. Do kontroli parametrów układu przydatne są manometry hydrauliczne.

Montaż bez naprężania przewodu

Przy przejściu przez gródź przewód nie powinien wymuszać położenia złączki. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powierzchnie uszczelniające. Wyciek często pojawia się dopiero po kilku cyklach pracy maszyny, gdy instalacja zaczyna przenosić drgania. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze BSP/ORFS

Najczęstszy błąd to rozpoznanie tylko jednej strony złączki. Użytkownik widzi gwint 1/2", dobiera podobny element i pomija stronę 13/16 ORFS. Drugi problem to mylenie ORFS z JIC, ponieważ oba standardy występują w rozmiarach calowych, ale uszczelniają się zupełnie inaczej. Trzeci błąd to traktowanie grodziówki jako zwykłej redukcji. W efekcie połączenie może się skręcić, ale nie będzie szczelne albo zacznie pracować pod naprężeniem.

Ochrona przewodu przy przejściu przez konstrukcję

Złączka stabilizuje punkt przejścia, ale nie zabezpiecza całej trasy przewodu. Jeżeli wąż biegnie blisko ramy, osłony, krawędzi panelu albo ruchomego elementu maszyny, trzeba przewidzieć ochronę przed przetarciem. W takich miejscach dobrze sprawdzają się osłony spiralne na węże hydrauliczne. Przy dłuższych odcinkach warto zastosować także uchwyty i obejmy do rur oraz przewodów, które ograniczają drgania i odciążają połączenie grodziowe.

Produkty do porównania przy identyfikacji części

Jeżeli stary element nie ma czytelnego oznaczenia, najlepiej porównać stronę BSP i ORFS osobno. Po stronie ORFS pomocna będzie złączka grodziowa ORFS 13/16, a przy mniejszym rozmiarze można sprawdzić złączkę grodziową ORFS 11/16. Jeżeli potrzebne jest inne przejście w tej samej rodzinie BSP/ORFS, warto porównać także złączkę grodziową 1/2"ED / 1 ORFS.

FAQ

Czy złączka grodziowa 1/2"ED / 13/16 ORFS służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka 1/2"ED / 13/16 ORFS?

Produkt ma gwint 1/2" BSP ED po jednej stronie oraz gwint 13/16 ORFS po drugiej stronie.

Który gwint jest większy?

Gwint większy to 13/16 ORFS, a gwint mniejszy to 1/2" BSP ED. Różnicę należy potwierdzić pomiarem i standardem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 350 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ED przy gwincie BSP?

ED oznacza połączenie z uszczelnieniem elastomerowym. Strona BSP musi współpracować z elementem przystosowanym do takiego typu uszczelnienia.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem O-ringowym. Szczelność powstaje na powierzchni czołowej, a nie na samym gwincie.

Czy można zastosować tę złączkę jako zwykłą redukcję?

Nie. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu, siłownika lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1/2"ED / 13/16 ORFS?

Przed zakupem należy sprawdzić gwint 1/2" BSP ED, gwint 13/16 ORFS, typ uszczelnienia ED, standard ORFS J1453, ciśnienie pracy 350 bar oraz miejsce montażu w grodzi.
