Złączka grodziowa M26X1,5 18L

Przejdź do sekcji Opinie

22,07 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M26x1,5
Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Rozmiar gwintu 2 M26X1,5
Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-18L
Oznaczenie wg VITILLO APPME18L.1
Oznaczenie wg CAST 103609.1
Oznaczenie wg PARKER ERMETO XSV 18-L | SV18LOMD
Oznaczenie alternatywne 6C-26

Opis

Złączka grodziowa M26x1,5 18L

Złączka grodziowa M26x1,5 18L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M26x1,5 w serii 18L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny, uporządkować instalację po obu stronach przegrody i ograniczyć pracę przewodu bezpośrednio na krawędzi otworu.

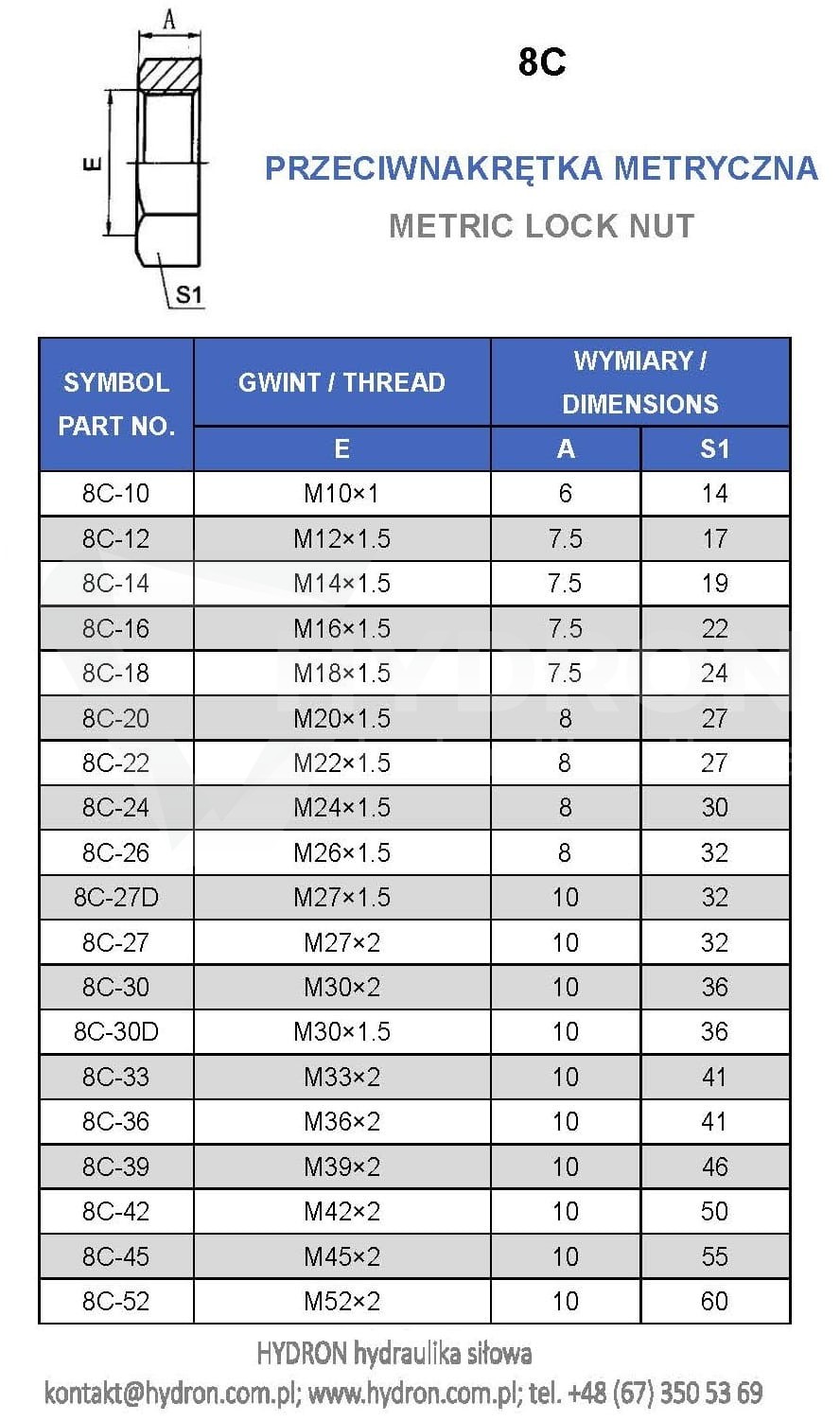

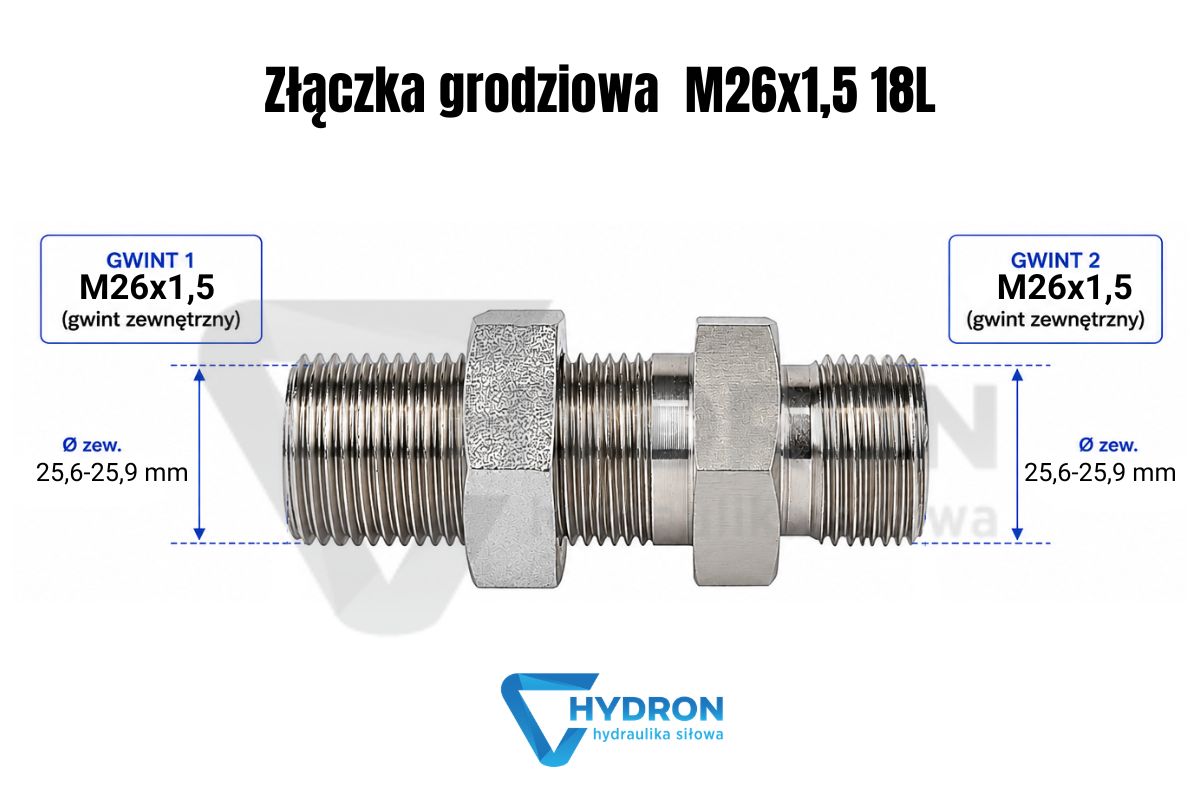

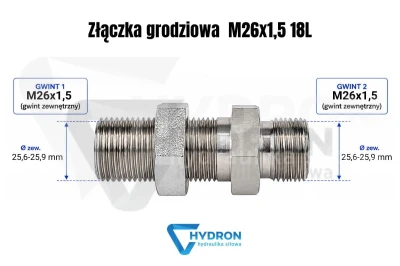

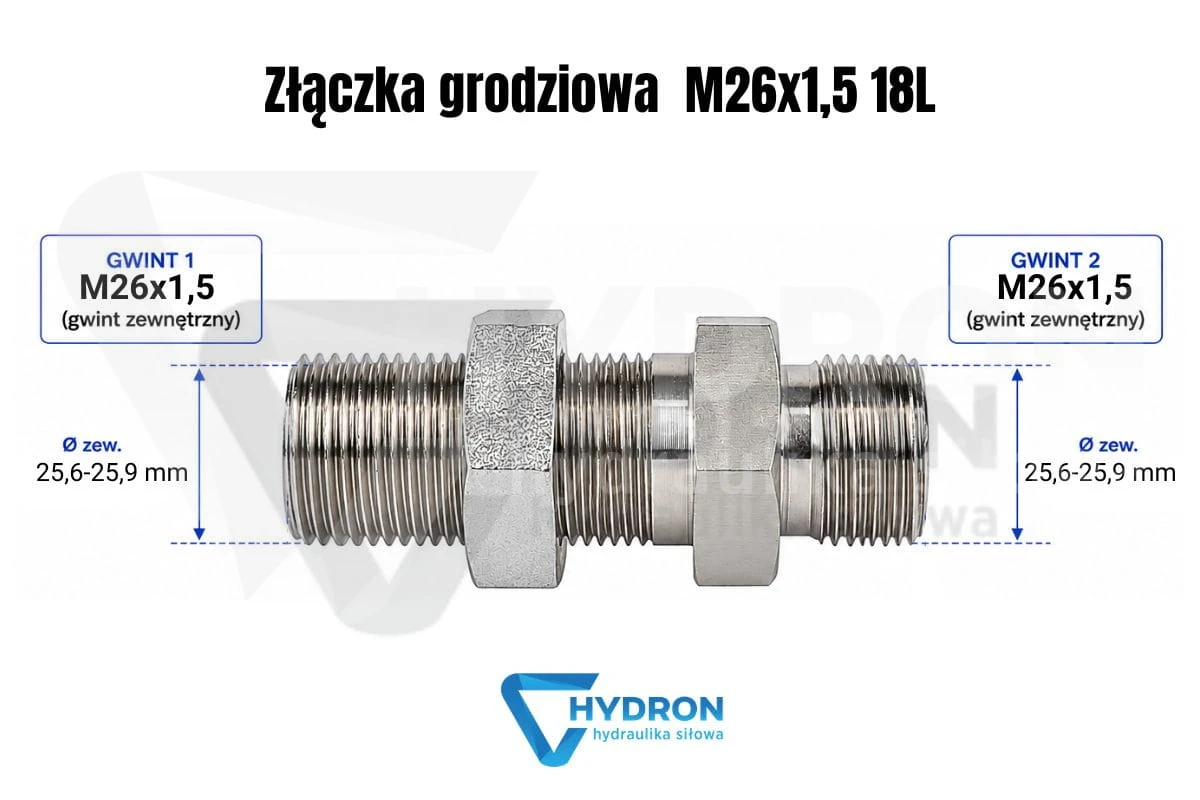

Złączka grodziowa M26-1-5 18L schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M26x1,5 18L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne, seria 18L
Seria: 18L
Rozmiar gwintu 1: M26x1,5
Wymiar gwintu 1: 25,6-25,9 mm zewnętrznie / 24,2-24,6 mm wewnętrznie
Rozmiar gwintu 2: M26x1,5
Wymiar gwintu 2: 25,6-25,9 mm zewnętrznie / 24,2-24,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M26x1,5
Gwint mniejszy: brak różnicy, obie strony M26x1,5
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-18L
Oznaczenie wg Vitillo: APPME18L.1
Oznaczenie wg CAST: 103609.1
Oznaczenie wg Parker Ermeto: XSV 18-L / SV18LOMD
Oznaczenie alternatywne: 6C-26
Kod produktu: ZN-141-1 M26/M26
Kod kreskowy EAN: 2000010035380

Złączka grodziowa M26x1,5 18L do przejścia przez panel

Złączka grodziowa M26x1,5 18L jest stosowana wtedy, gdy przewód, rurka lub odcinek instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Takie rozwiązanie ułatwia serwis po obu stronach panelu, ogranicza ruch przewodu na krawędzi otworu i zmniejsza ryzyko przenoszenia drgań bezpośrednio na połączenie. Inne warianty metryczne można porównać w kategorii złączki grodziowe metryczne.

Gwint M26x1,5 po obu stronach - bez redukcji średnicy

Produkt ma gwint M26x1,5 z jednej i drugiej strony. Nie jest to złączka redukcyjna ani przejście na inny standard połączenia. Przy doborze trzeba sprawdzić rzeczywisty wymiar gwintu, serię 18L oraz elementy współpracujące po obu stronach grodzi. W hydraulice metrycznej sam gwint nie zawsze wystarcza do poprawnej identyfikacji części, ponieważ znaczenie ma także geometria serii, nakrętka, pierścień, końcówka i sposób skręcenia połączenia.

Seria 18L - co oznacza przy doborze

Oznaczenie 18L wskazuje metryczny system połączenia w serii lekkiej. To ważne przy wymianie części, ponieważ podobny gwint może występować w innym układzie i nie będzie pracował poprawnie z elementami serii 18L. Pomylenie serii może prowadzić do nieszczelności, problemu z dokręceniem albo uszkodzenia powierzchni styku. Przy identyfikacji złączki należy więc porównać gwint M26x1,5, oznaczenie 18L, ciśnienie pracy oraz element, który będzie skręcany po obu stronach przejścia.

Kiedy wybrać grodziówkę M26x1,5 18L zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M26x1,5 18L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 315 bar i kontrola całej instalacji

Ciśnienie pracy tej złączki wynosi 315 bar. W praktyce trzeba jednak ocenić cały odcinek instalacji, ponieważ ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko samą złączkę, ale również zgodność serii 18L, sposób dokręcenia i rzeczywiste ciśnienie robocze. Do diagnostyki układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M26x1,5 18L

Złączka powinna być osadzona prosto w otworze montażowym. Przewód po obu stronach nie powinien ciągnąć korpusu pod kątem ani wymuszać jego położenia. Naprężony odcinek może powodować luzowanie, nieszczelność i przyspieszone zużycie elementów skręcanych. Przy wykonywaniu nowego przewodu warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M26x1,5 18L

Najczęstszy błąd to dobór części wyłącznie po gwincie M26x1,5, bez potwierdzenia serii 18L. Drugi problem to stosowanie złączki grodziowej jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. W instalacjach pracujących w drganiach warto przewidzieć dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji zdemontowanego elementu trzeba porównać gwint, serię i przeznaczenie. W tej samej serii można sprawdzić złączkę grodziową M27x1,5 18L. W mniejszym wariancie serii lekkiej dostępna jest złączka grodziowa M22x1,5 15L, a przy przejściu w serii ciężkiej warto porównać złączkę grodziową M24x1,5 16S.

FAQ

Czy złączka grodziowa M26x1,5 18L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M26x1,5 18L?

Produkt ma gwint M26x1,5 po obu stronach.

Czy złączka M26x1,5 18L jest redukcją?

Nie. Obie strony mają ten sam gwint M26x1,5 w serii 18L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M26x1,5 18L?

Ciśnienie pracy wynosi 315 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 18L?

Oznaczenie 18L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M26x1,5 18L można dobierać tylko po gwincie?

Nie. Przy doborze trzeba sprawdzić gwint M26x1,5 oraz serię 18L. Sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Co sprawdzić przed zakupem złączki grodziowej M26x1,5 18L?

Przed zakupem należy sprawdzić gwint M26x1,5, serię 18L, ciśnienie pracy 315 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
