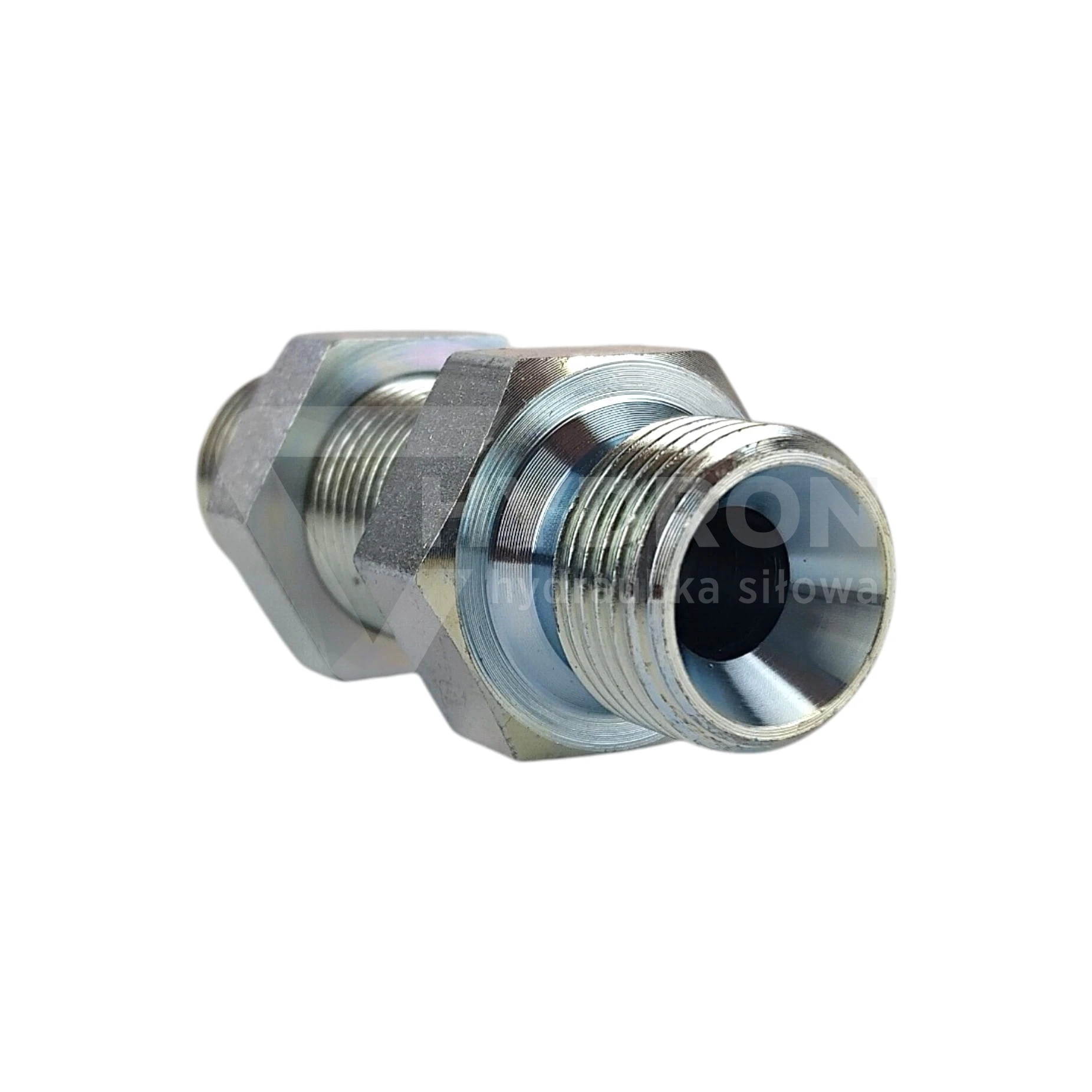

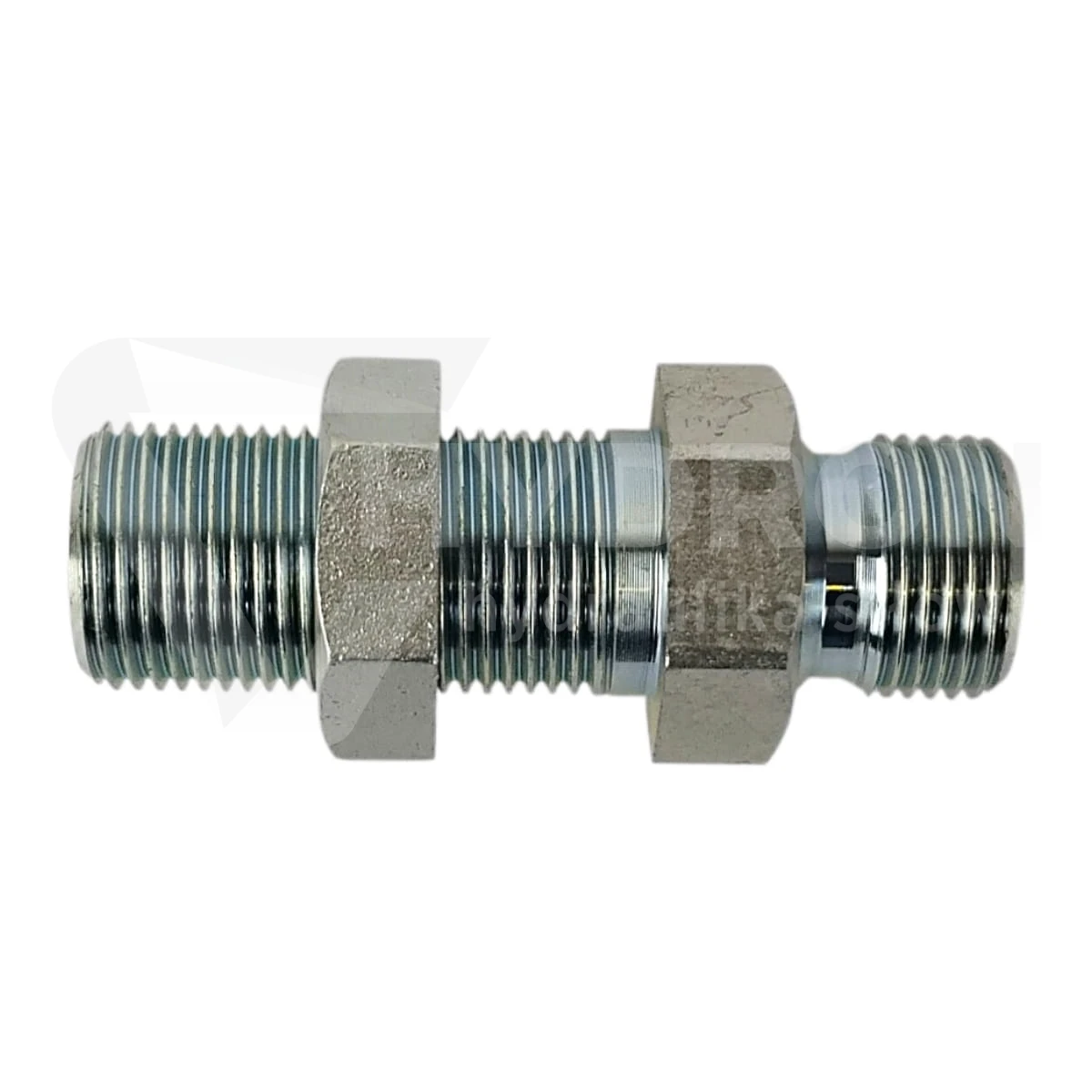

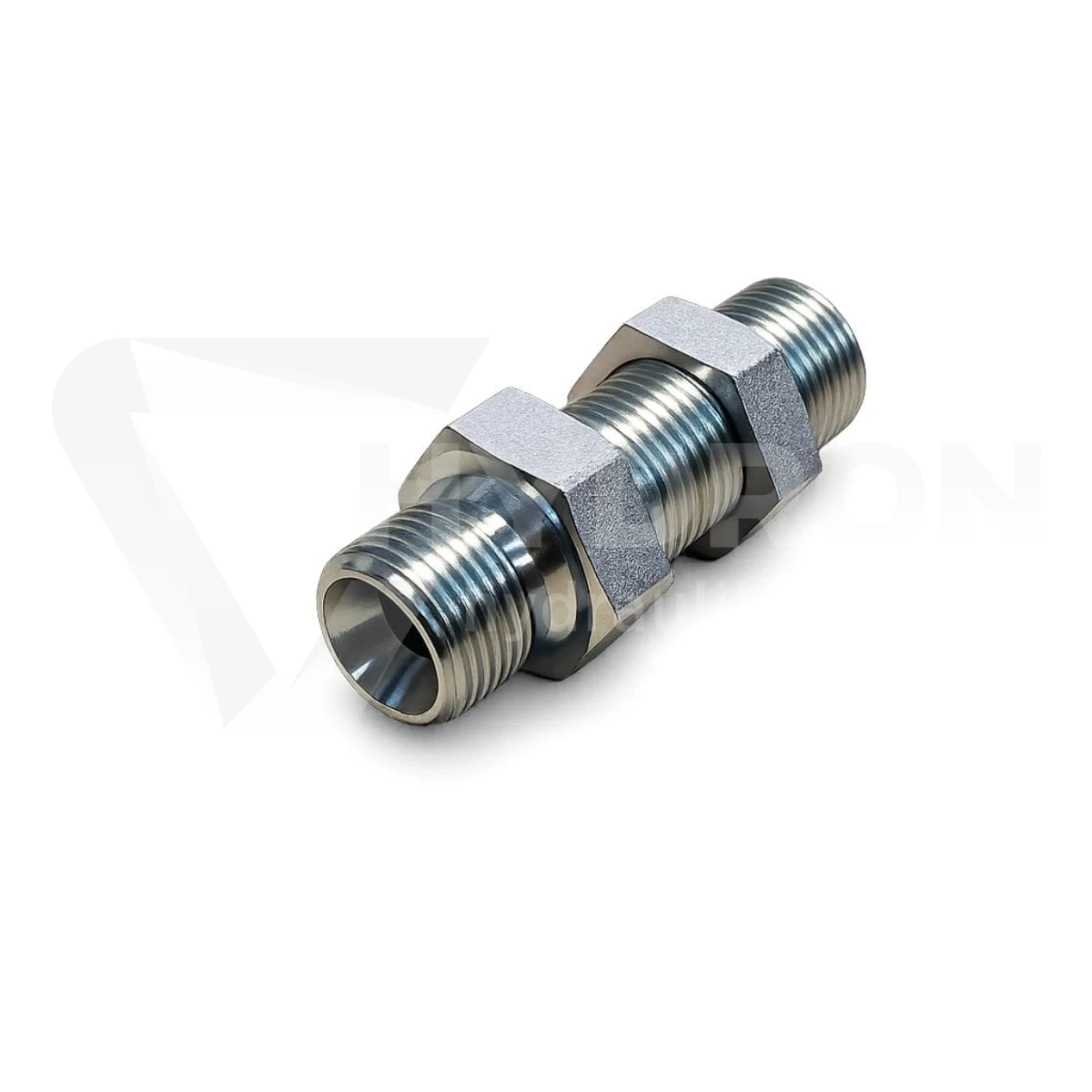

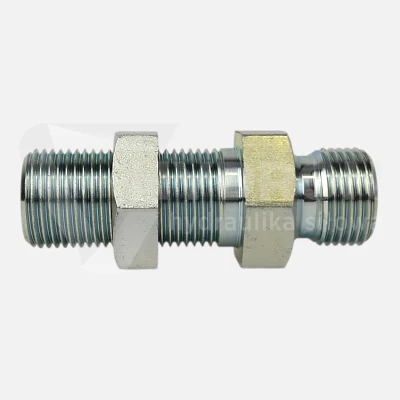

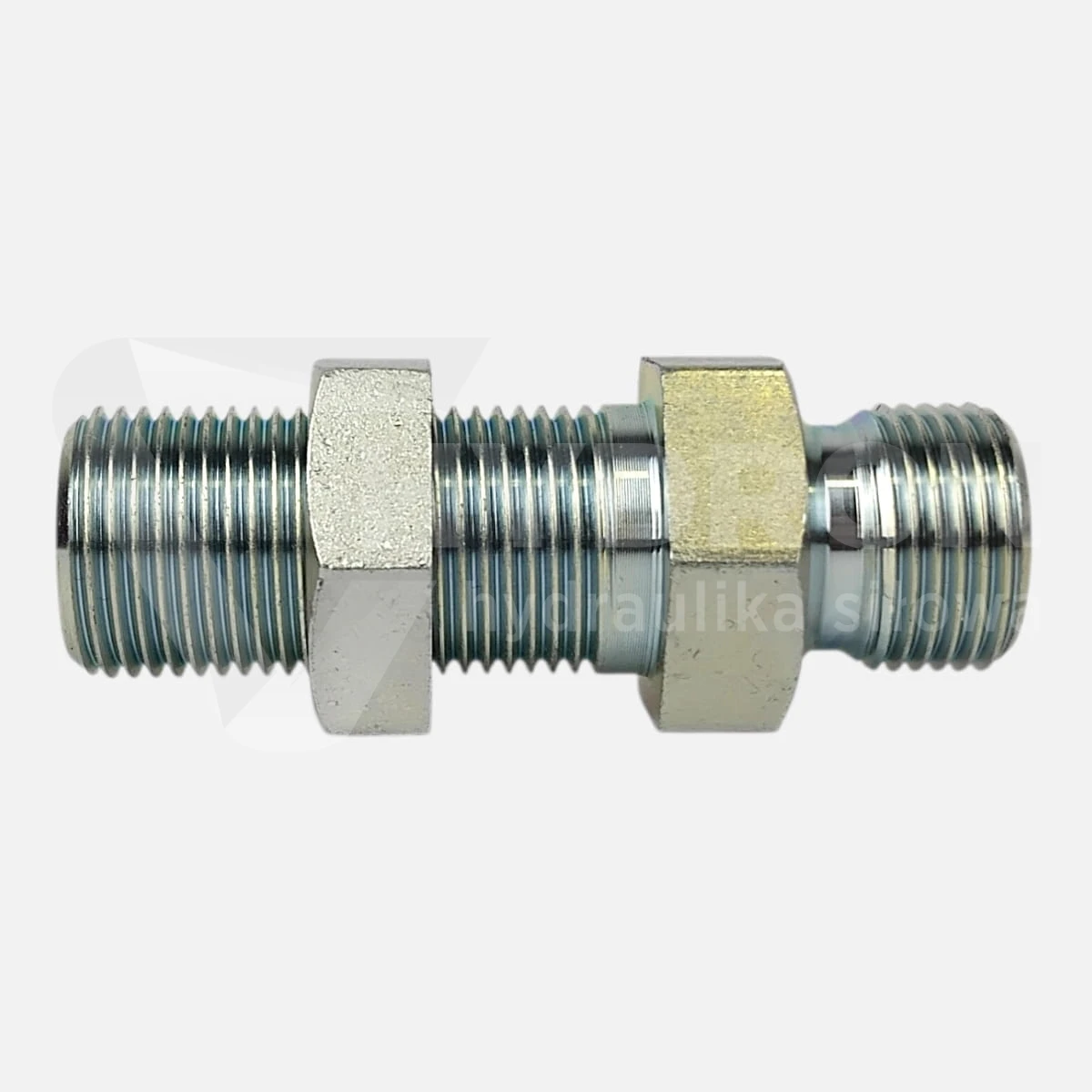

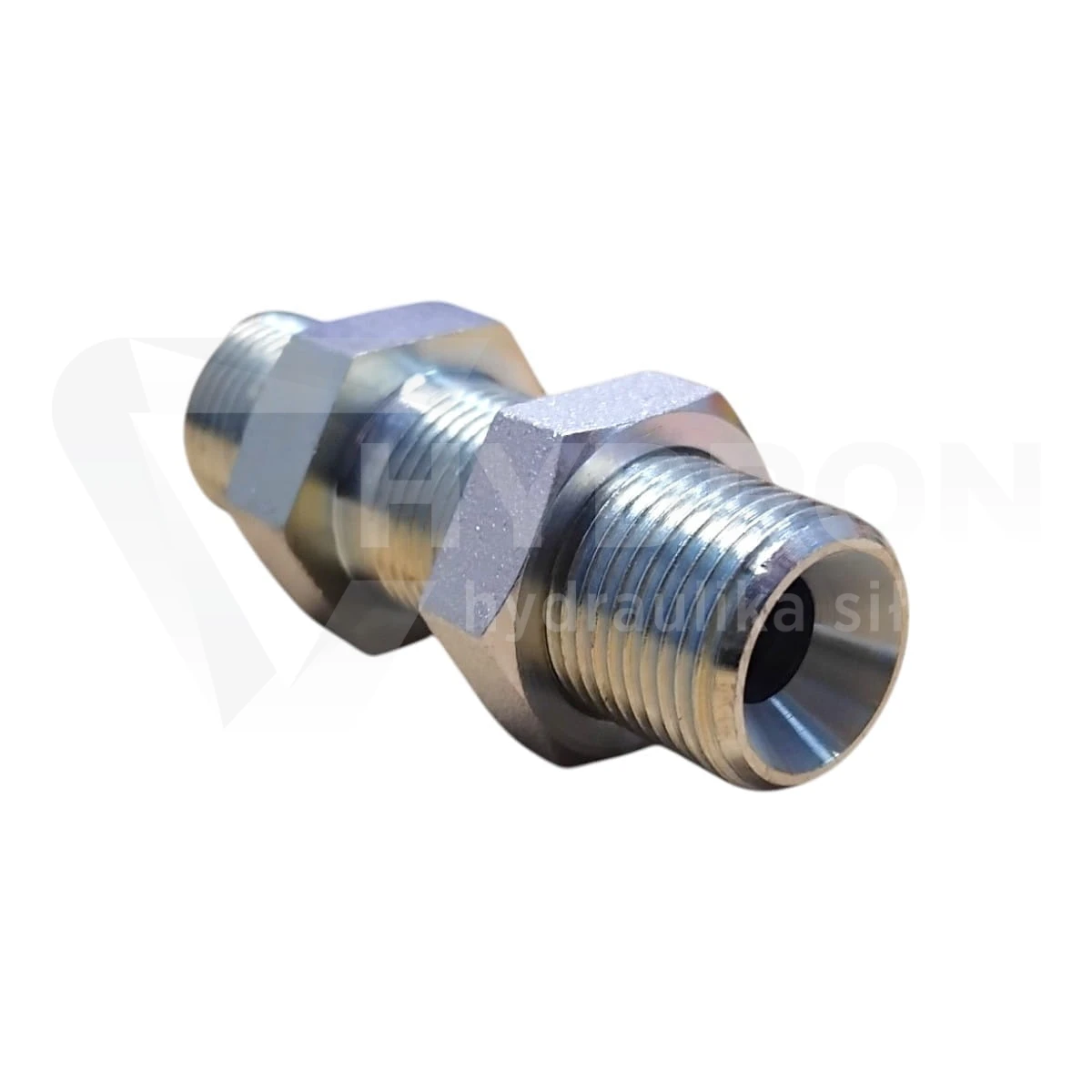

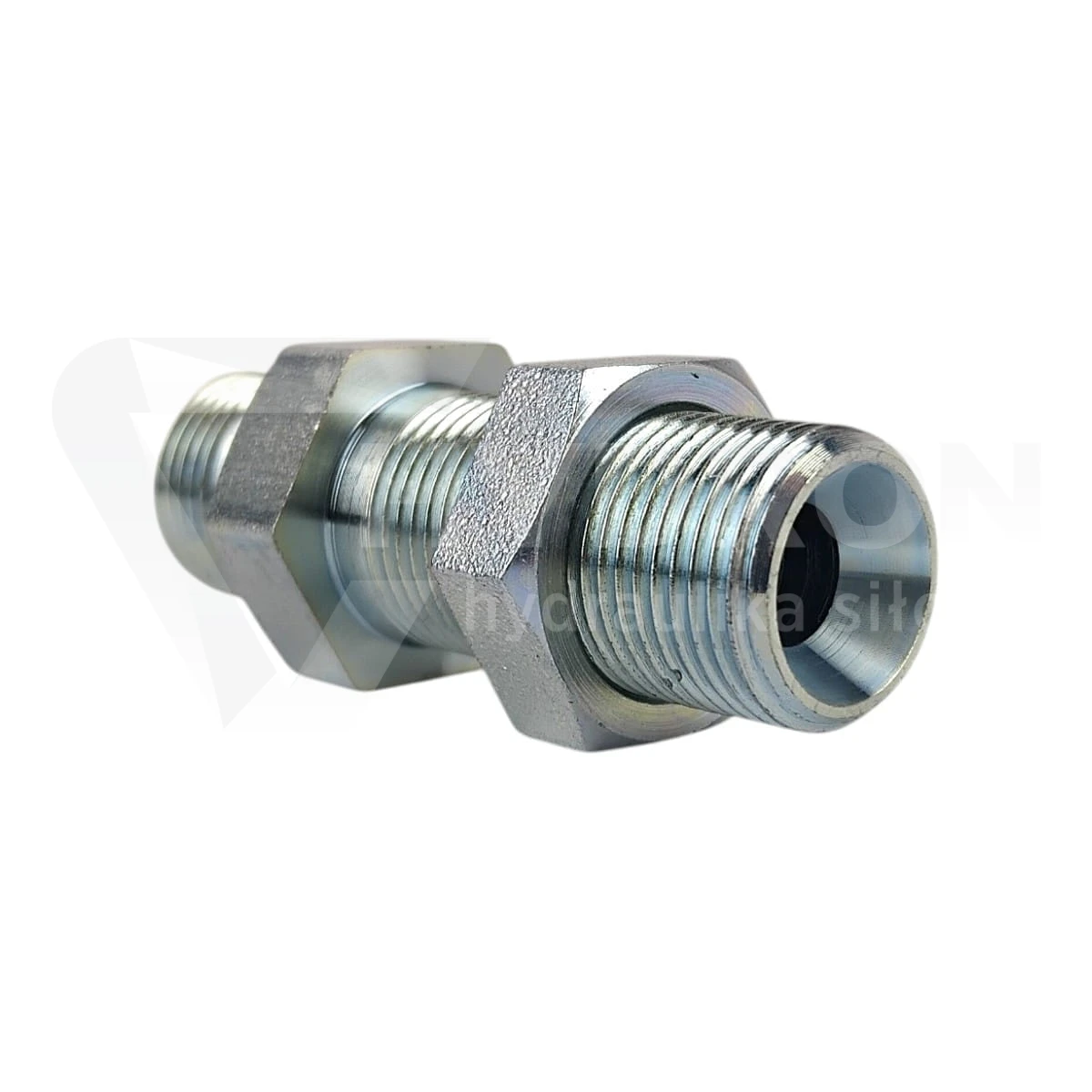

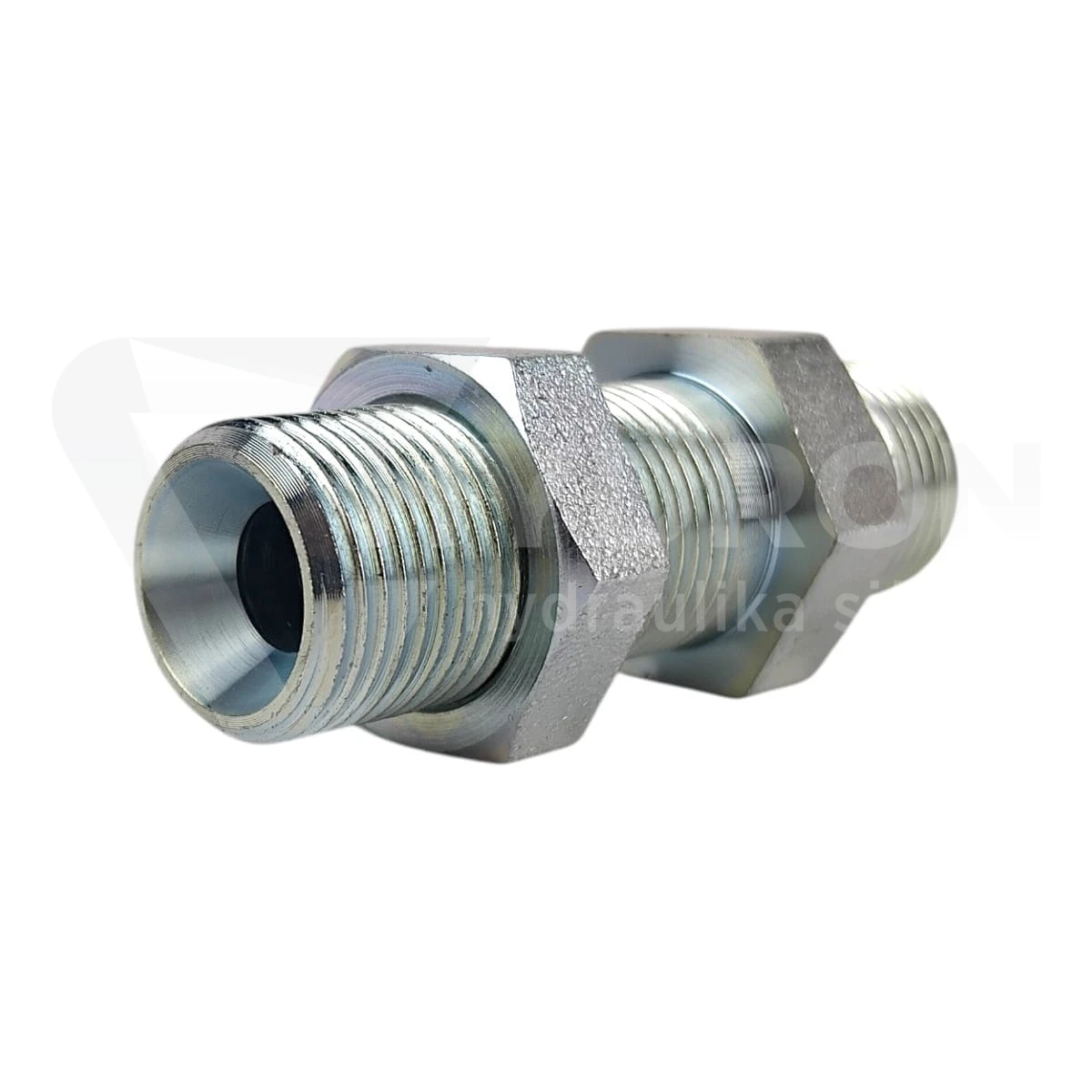

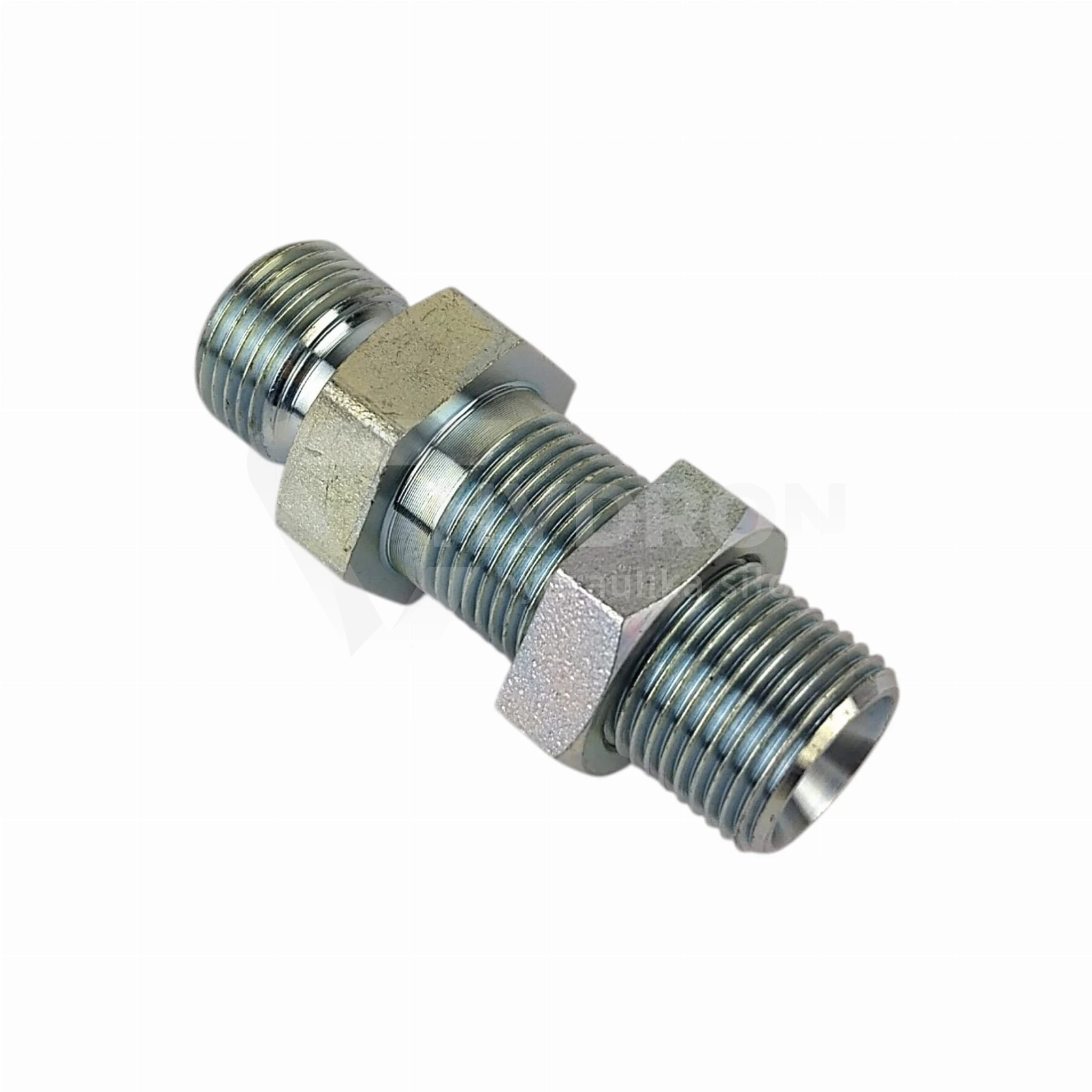

Złączka grodziowa BSP 2" stal nierdzewna 1.4571

Złączka grodziowa BSP 2" ze stali nierdzewnej 1.4571 jest przeznaczona do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, płytę montażową lub obudowę maszyny. Po obu stronach ma gwint 2" BSP, dlatego pracuje jako proste przejście grodziowe w jednym standardzie, bez redukcji średnicy. Wykonanie ze stali nierdzewnej 1.4571 sprawdza się tam, gdzie element jest narażony na wilgoć, pracę na zewnątrz, kontakt z wodą technologiczną, mycie instalacji albo środowisko bardziej wymagające niż typowa hydraulika wewnątrz hali.

Parametry techniczne

• Produkt: złączka grodziowa BSP 2" stal nierdzewna 1.4571
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: BSP

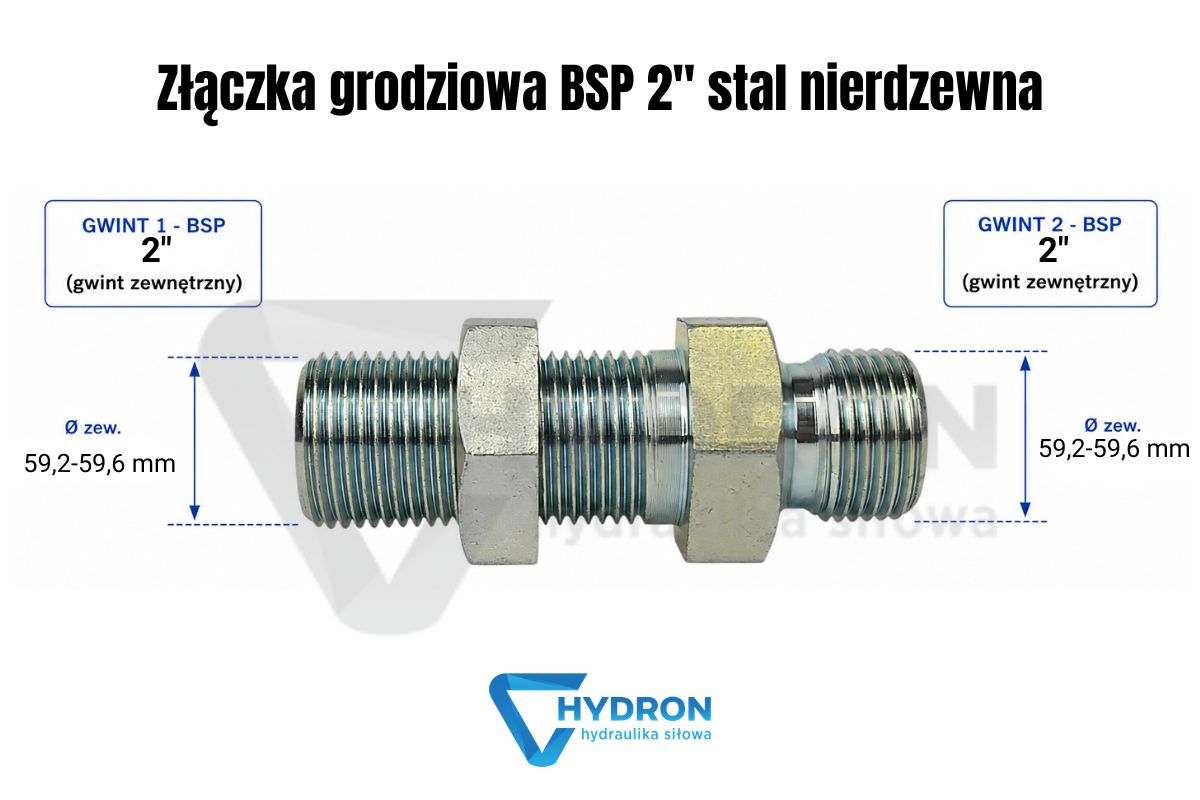

• Rozmiar gwintu 1: 2" BSP
• Wymiar gwintu 1: 59,2-59,6 mm zewnętrznie / 56,2-56,6 mm wewnętrznie
• Rozmiar gwintu 2: 2" BSP
• Wymiar gwintu 2: 59,2-59,6 mm zewnętrznie / 56,2-56,6 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 2" BSP
• Gwint mniejszy: brak różnicy, obie strony 2" BSP
• Długość całkowita: 86 mm
• Długość krótszego gwintu: 18 mm
• Długość dłuższego gwintu: 56 mm
• Przeciwnakrętka: w zestawie
• Ciśnienie pracy: 100 bar
• Norma wykonania: złącza BSP BS5200 / ISO 8434-6
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal nierdzewna 1.4571
• Kod produktu: ZN-141-2"
• Kod kreskowy EAN: 0200000003531

Złączka grodziowa BSP 2" do dużych przejść przez panel

Rozmiar 2" BSP oznacza, że złączka pracuje w instalacji o dużym przekroju i wymaga stabilnego montażu. W takim miejscu przewód, rura lub odcinek instalacji może mieć znaczną masę, dlatego przejście przez panel nie powinno być wykonane przypadkowo. Korpus grodziowy z przeciwnakrętką pozwala osadzić punkt przyłączeniowy w konstrukcji i ograniczyć ruch przewodu na krawędzi otworu. Inne warianty tego standardu można porównać w kategorii złączki grodziowe BSP.

Gwint 2" BSP po obu stronach

Produkt ma gwint 2" BSP z obu stron, dlatego nie służy do zmiany standardu ani redukcji rozmiaru. Jest to przejście grodziowe w tym samym systemie połączeniowym. Przy doborze trzeba sprawdzić nie tylko oznaczenie 2", ale również rzeczywistą średnicę gwintu, typ końcówki, sposób uszczelnienia i miejsce montażu. Gwinty calowe w hydraulice mogą wyglądać podobnie, ale BSP, NPT, JIC i ORFS nie są zamienne. Jeżeli w instalacji występuje inny standard, warto porównać złączki grodziowe ORFS albo złączki grodziowe JIC UNF.

Stal nierdzewna 1.4571 do wymagającego środowiska

Wersja ze stali nierdzewnej 1.4571 jest wybierana tam, gdzie ważna jest podwyższona odporność na korozję. Dotyczy to maszyn pracujących na zewnątrz, instalacji mytych wodą, układów narażonych na wilgoć, zakładów przemysłowych oraz miejsc, w których wymiana skorodowanej złączki oznaczałaby kosztowny przestój. Przy takiej aplikacji warto zadbać o spójność materiałową całego odcinka. Sama nierdzewna grodziówka nie rozwiąże problemu, jeżeli po obu stronach pracują elementy niedobrane do tego samego środowiska.

Kiedy wybrać złączkę grodziową zamiast zwykłej mufy

Zwykła mufa albo adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 2" ma inne zadanie: tworzy stały punkt montażowy w panelu lub ramie. To ważne szczególnie przy dużych średnicach, gdzie przewód może generować większe obciążenia mechaniczne. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ montaż korpusowy wymaga innego typu części niż przejście przez gródź.

Ciśnienie pracy 100 bar i dobór całego odcinka

Ciśnienie pracy tej złączki wynosi 100 bar. Ten parametr dotyczy samego elementu, ale w praktyce liczy się cały odcinek instalacji: przewód, końcówka, uszczelnienie, adapter, zawór, rura oraz element po drugiej stronie grodzi. Przy dużym gwincie 2" BSP częstym błędem jest skupienie się wyłącznie na średnicy, bez sprawdzenia realnych warunków pracy. Do kontroli ciśnienia i diagnostyki układu można zastosować manometry hydrauliczne.

Montaż złączki grodziowej BSP 2"

Przy montażu złączka powinna być osadzona prosto w otworze, a przeciwnakrętka musi stabilnie dociskać korpus do panelu. Przewód po obu stronach nie powinien ciągnąć złączki pod kątem ani przenosić na nią pełnego ciężaru odcinka instalacji. Przy rozmiarze 2" szczególnie ważne jest zachowanie odpowiedniego promienia gięcia przewodu i dodatkowe podparcie trasy. Jeżeli przewód ma być wykonany pod konkretną maszynę, warto zamówić przewody hydrauliczne na wymiar, dopasowane do miejsca montażu, długości i ustawienia końcówek.

Typowe błędy przy doborze BSP 2"

Najczęstszy błąd to dobór złączki wyłącznie po oznaczeniu 2", bez potwierdzenia standardu BSP i sposobu uszczelnienia elementów współpracujących. Drugi problem to używanie grodziówki jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy duży przewód nie ma dodatkowego podparcia i cała masa odcinka pracuje na złączce. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów przy dużej grodziówce

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem podtrzymującym ciężki przewód lub rurę. Przy większych średnicach należy zaplanować dodatkowe punkty mocowania po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie zmniejsza drgania, odciąża gwint i ogranicza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami złączek grodziowych. Przy mniejszym rozmiarze można sprawdzić złączkę grodziową BSP 1" albo złączkę grodziową BSP 1/2" stal nierdzewna. Jeżeli potrzebny jest inny standard uszczelnienia lub inne przejście przez panel, właściwym punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa BSP 2" stal nierdzewna służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 2"?

Produkt ma gwint 2" BSP po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint 2" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka BSP 2" ze stali nierdzewnej?

Ciśnienie pracy wynosi 100 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Kiedy warto wybrać wersję nierdzewną?

Wersję nierdzewną warto wybrać przy pracy w wilgoci, na zewnątrz, w środowisku przemysłowym, przy częstym myciu instalacji lub tam, gdzie wymagana jest podwyższona odporność na korozję.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 2"?

Przed zakupem należy sprawdzić gwint 2" BSP po obu stronach, ciśnienie pracy 100 bar, materiał 1.4571, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
