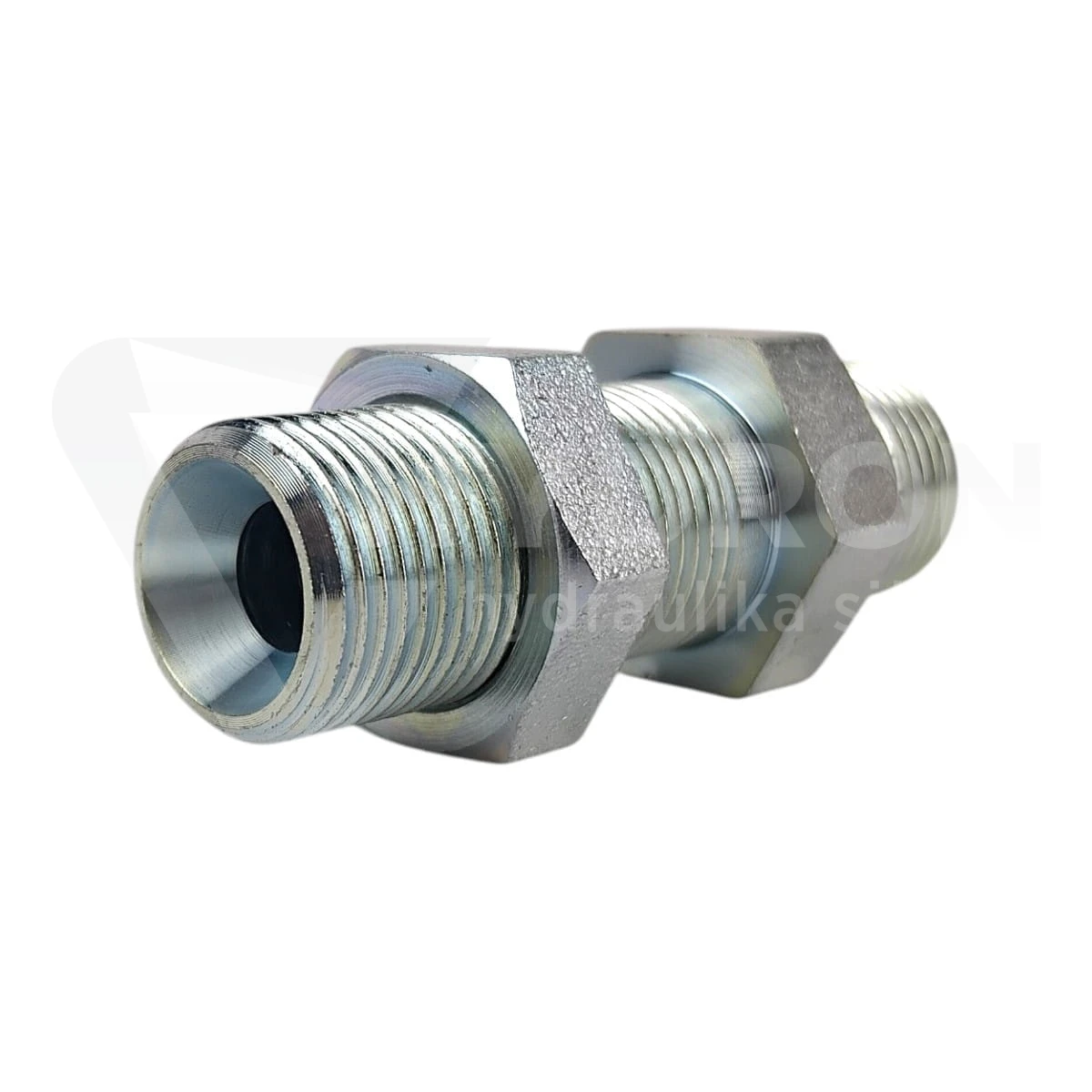

Złączka grodziowa BSP 5/8"

Przejdź do sekcji Opinie

27,11 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 5/8" BSP
Rozmiar gwintu 1 w milimetrach 22,6-22,9zew./20,6-21,0wew.
Rozmiar gwintu 2 5/8" BSP
Rozmiar gwintu 2 w milimetrach 22,6-22,9zew./20,6-21,0wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 250 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

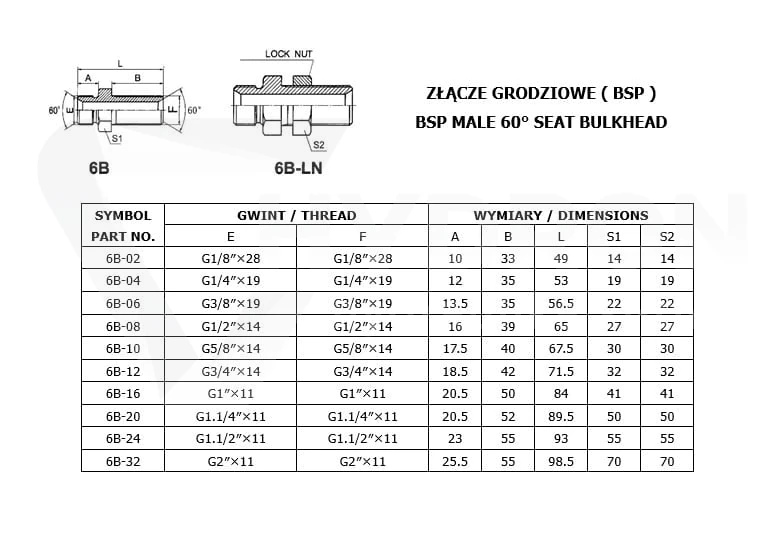

Oznaczenie alternatywne 6B-10

Opis

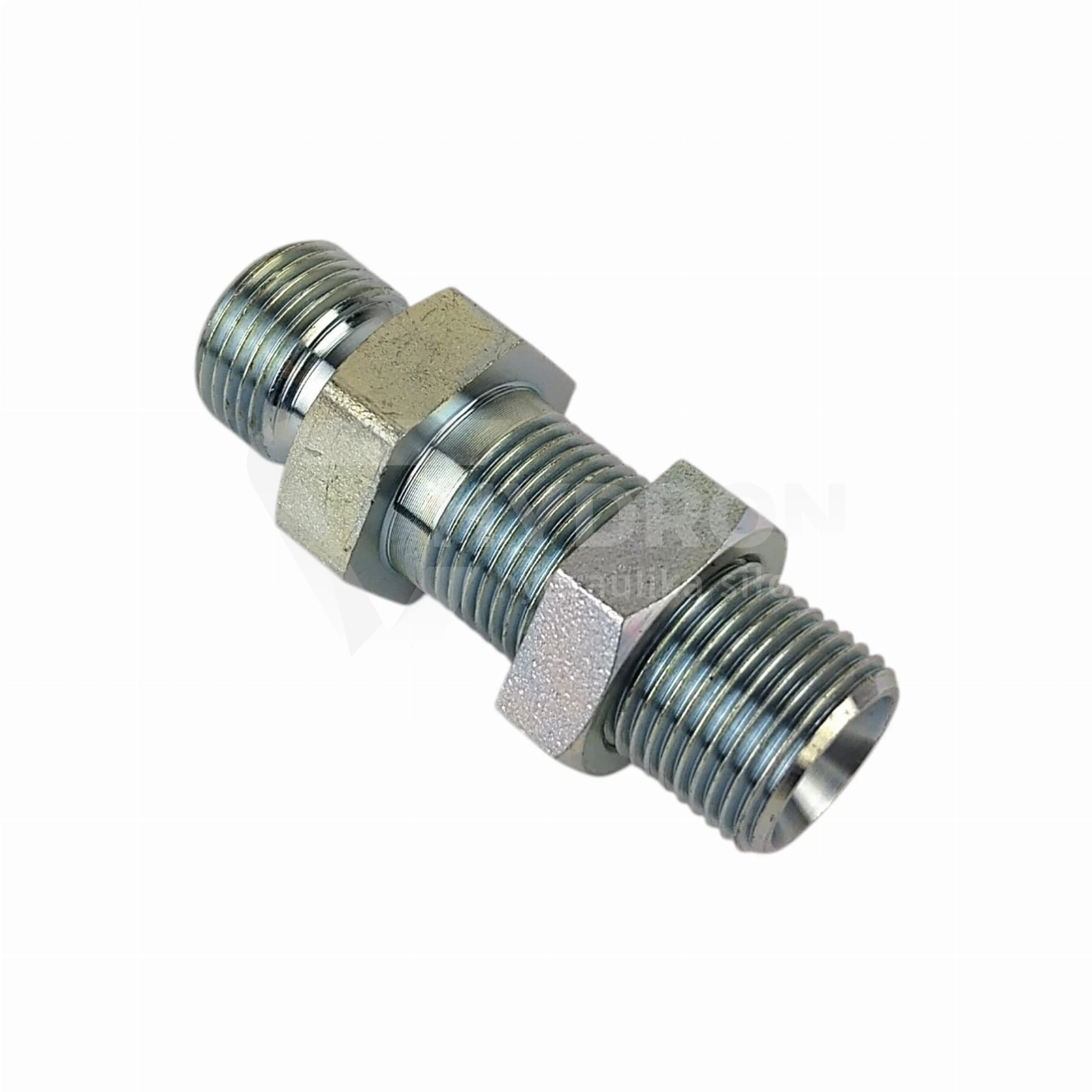

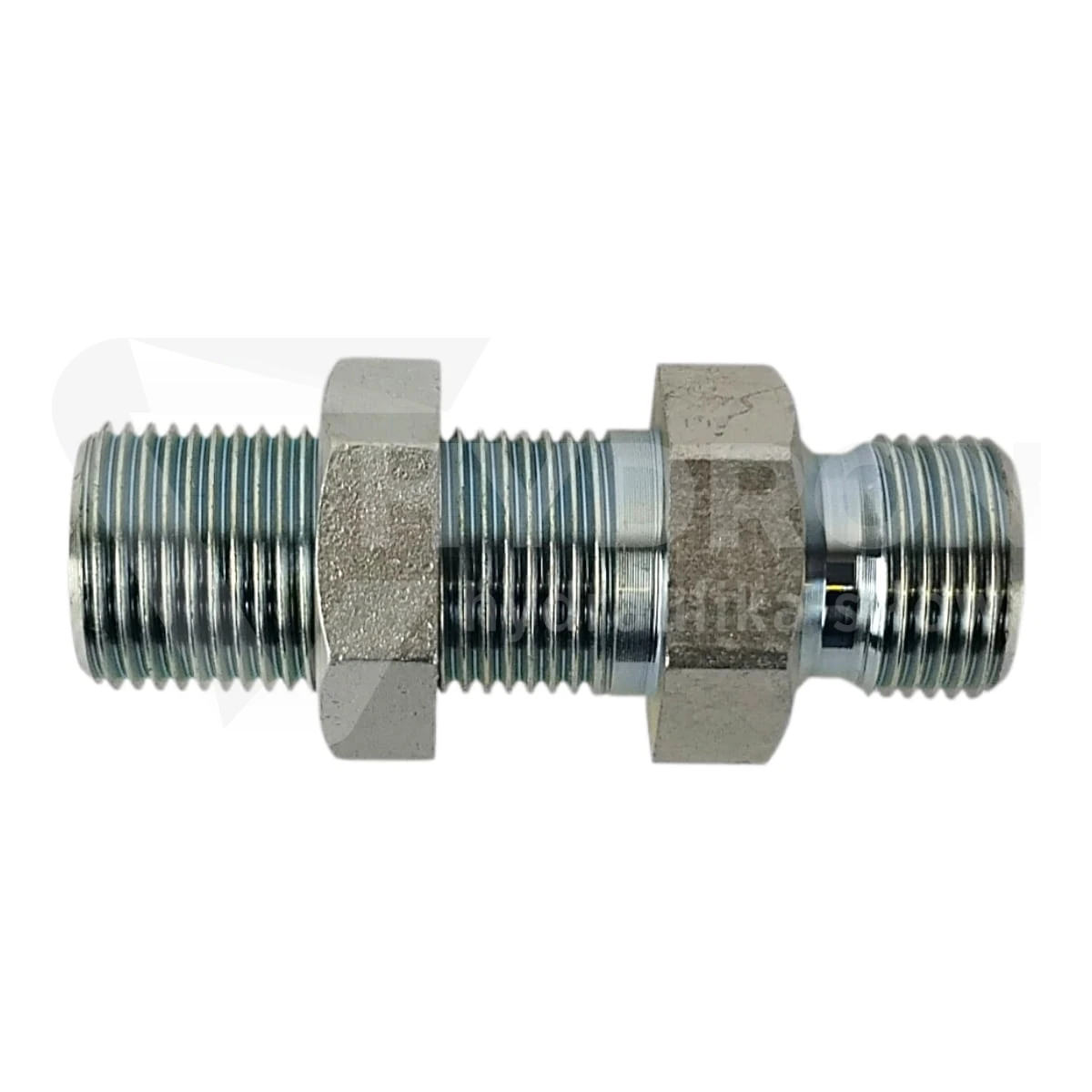

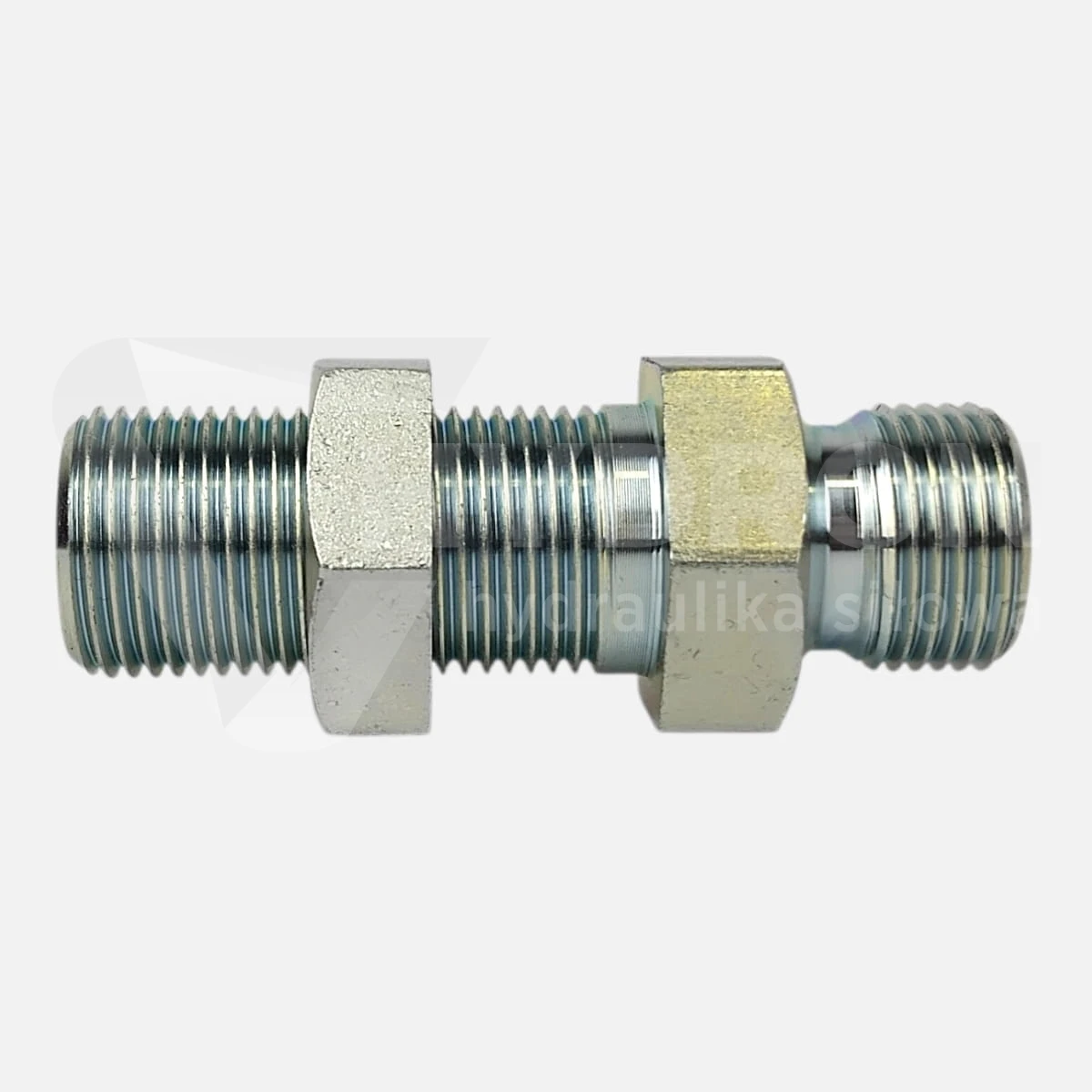

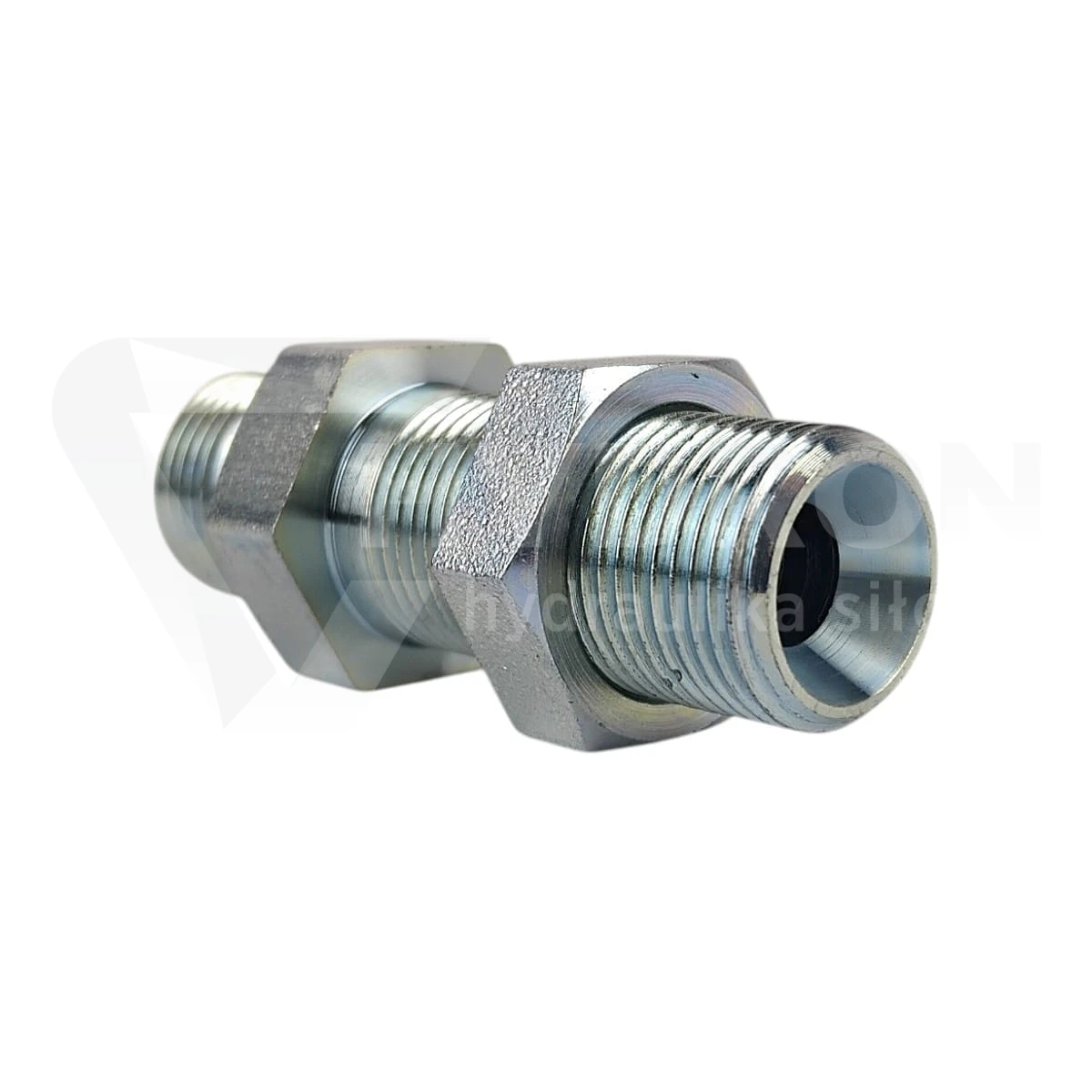

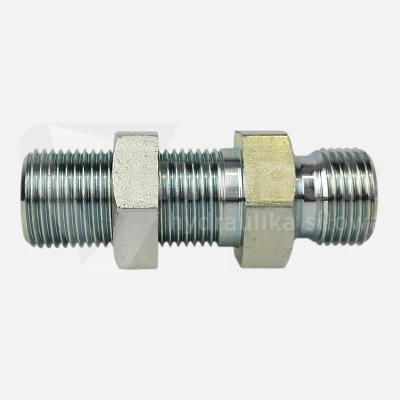

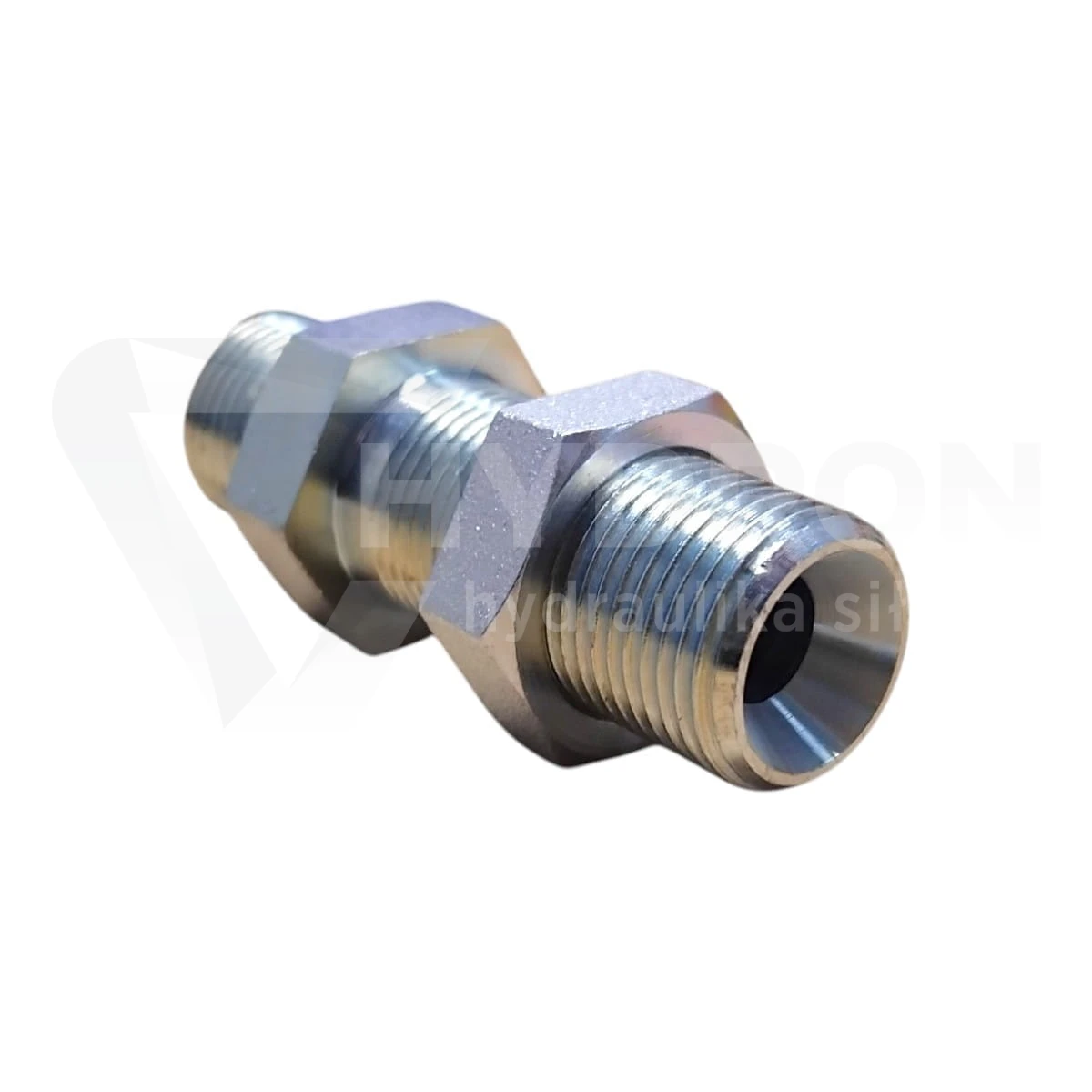

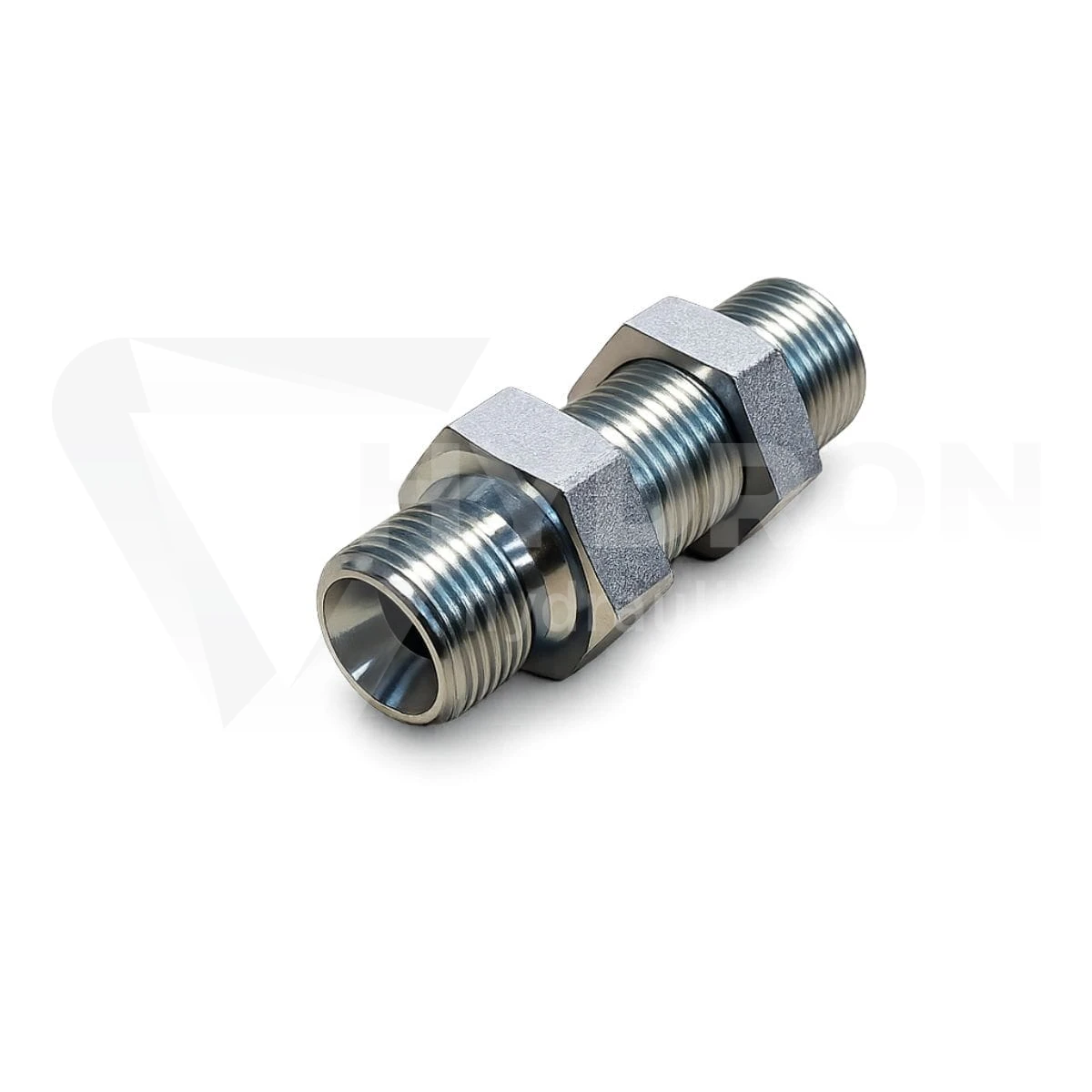

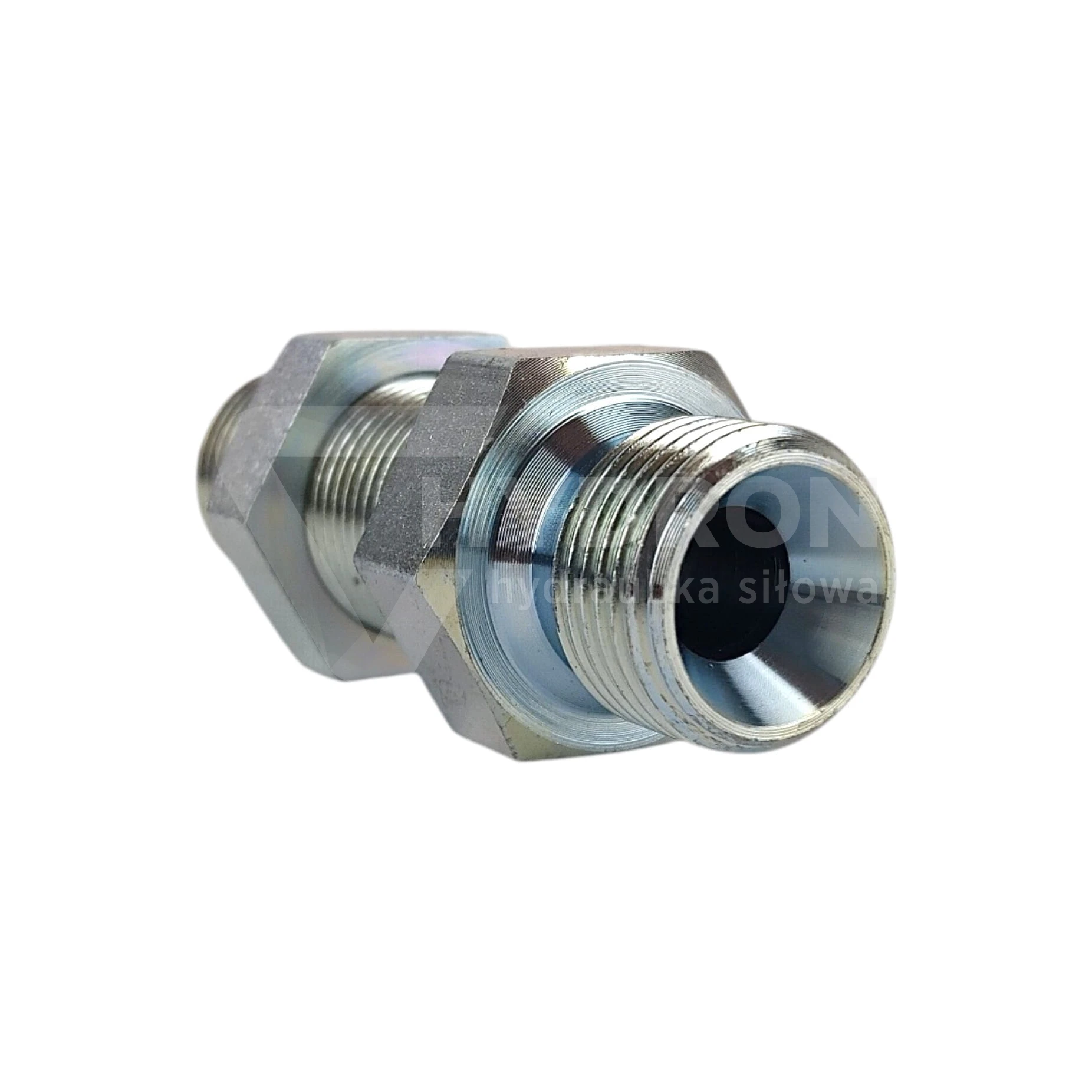

Złączka grodziowa BSP 5/8" z przeciwnakrętką

Złączka grodziowa BSP 5/8" z przeciwnakrętką służy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę, obudowę lub płytę montażową maszyny. Po obu stronach ma ten sam gwint 5/8" BSP, dlatego nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji, a montaż grodziowy ogranicza pracę przewodu bezpośrednio na krawędzi otworu.

Parametry techniczne

Produkt: złączka grodziowa BSP 5/8" z przeciwnakrętką
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP

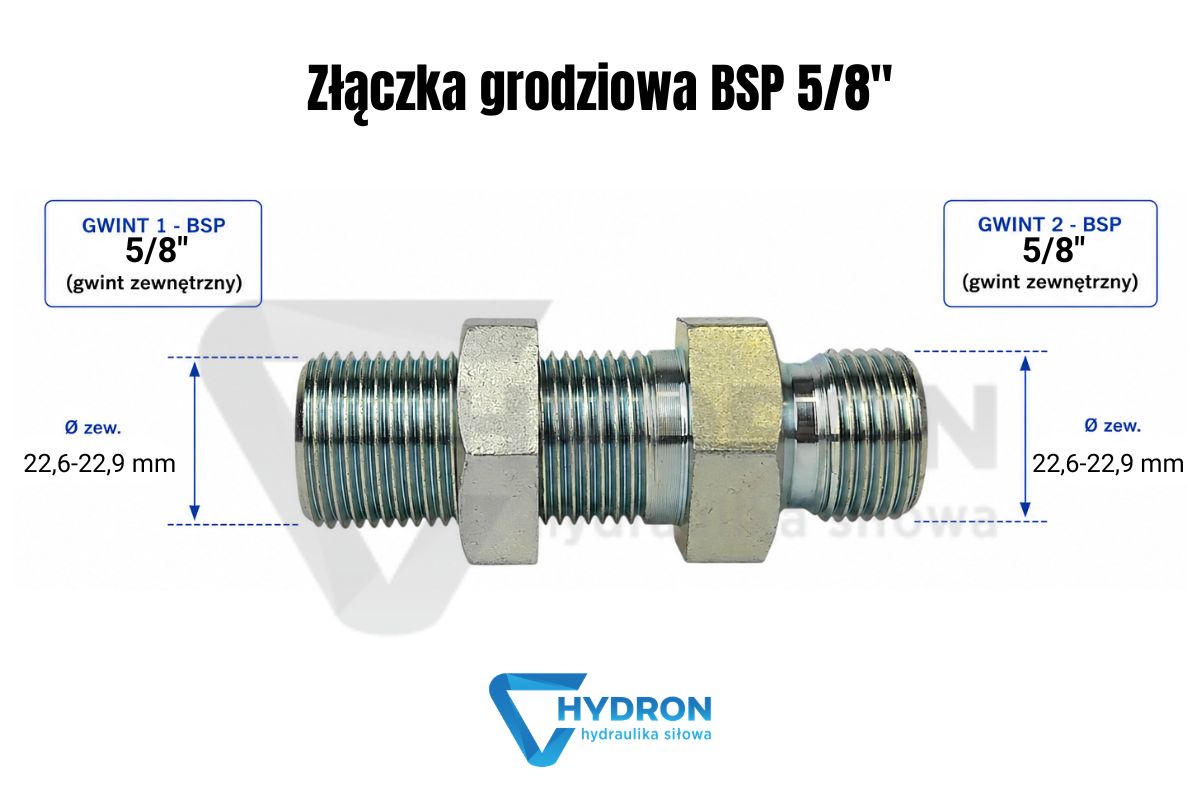

Rozmiar gwintu 1: 5/8" BSP
Wymiar gwintu 1: 22,6-22,9 mm zewnętrznie / 20,6-21,0 mm wewnętrznie
Rozmiar gwintu 2: 5/8" BSP
Wymiar gwintu 2: 22,6-22,9 mm zewnętrznie / 20,6-21,0 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 5/8" BSP
Gwint mniejszy: brak różnicy, obie strony 5/8" BSP
Długość całkowita: 67 mm
Ciśnienie pracy: 250 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie alternatywne: 6B-10
Kod produktu: ZN-141-1 5/8/5/8
Kod kreskowy EAN: 2000010018000

Złączka grodziowa BSP 5/8" do przejścia przez panel

Złączka grodziowa BSP 5/8" jest stosowana tam, gdzie przewód, rura lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Takie rozwiązanie porządkuje instalację po obu stronach panelu, ułatwia późniejszy serwis i ogranicza ryzyko pracy przewodu na krawędzi otworu. Inne rozmiary tego samego standardu można porównać w kategorii złączki grodziowe BSP.

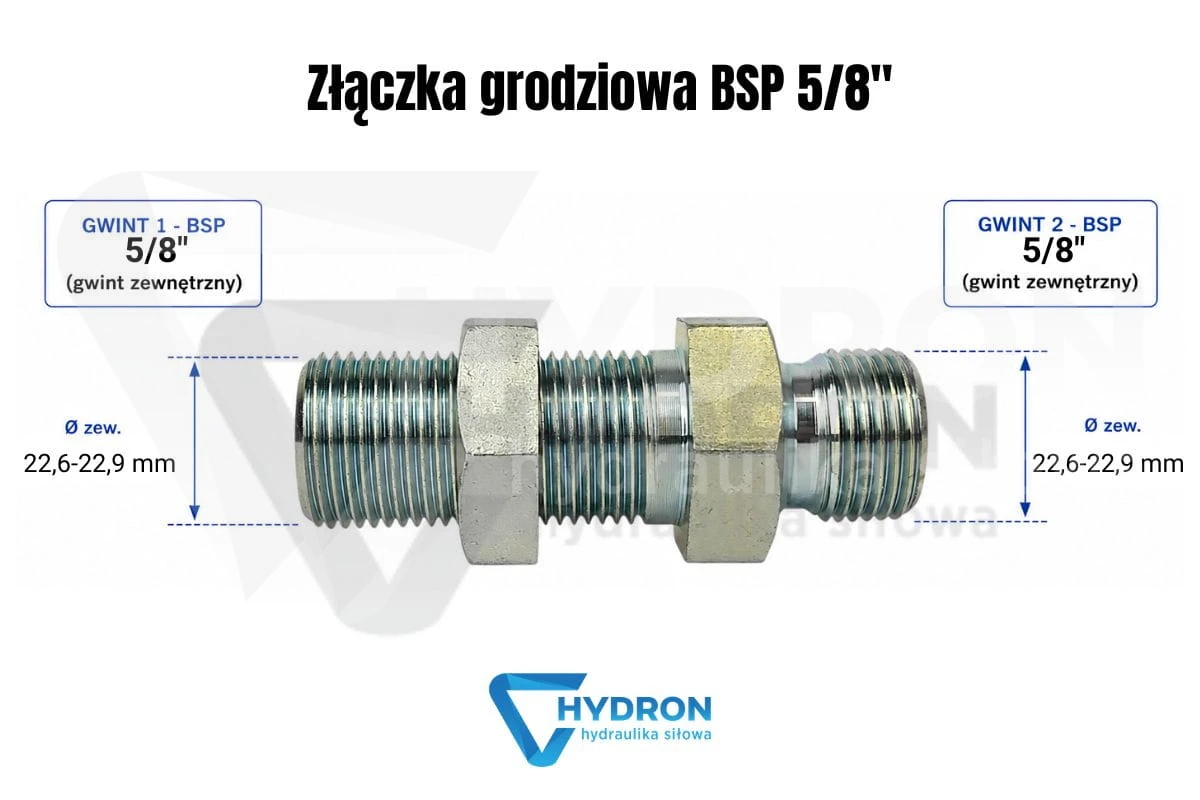

Gwint 5/8" BSP po obu stronach

Produkt ma gwint 5/8" BSP z obu stron. Oznacza to, że złączka nie zmienia średnicy połączenia i nie przechodzi na inny standard uszczelnienia. Przy doborze trzeba sprawdzić nie tylko nazwę calową, ale również rzeczywisty wymiar gwintu, element współpracujący i sposób uszczelnienia. W hydraulice gwinty BSP, JIC, ORFS i NPT nie są zamienne, nawet jeżeli wizualnie wydają się podobne. Jeżeli w instalacji pracuje inny system, warto porównać złączki grodziowe JIC UNF albo złączki grodziowe ORFS.

Montaż grodziowy i stabilne osadzenie złączki

W przejściu przez panel złączka powinna pracować jako stały punkt instalacji, a nie jako luźny adapter wiszący na przewodzie. Otwór montażowy musi być wykonany równo, a korpus po dokręceniu nie powinien być ustawiony pod kątem. Przy gwincie 5/8" BSP przewód może przenosić zauważalne siły na punkt montażowy, szczególnie w maszynach mobilnych, rolniczych, przemysłowych i serwisowych. Dobre osadzenie złączki zmniejsza ryzyko luzowania połączenia oraz ułatwia kontrolę stanu przewodu po obu stronach grodzi.

Kiedy wybrać grodziówkę BSP 5/8" zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 5/8" jest właściwa wtedy, gdy punkt połączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub obudowie. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, trzeba dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 250 bar i ocena całego układu

Ciśnienie pracy tej złączki wynosi 250 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny zawsze należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, rura, zawór albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale również stan powierzchni styku, ułożenie przewodu i rzeczywiste ciśnienie robocze. Do kontroli układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 5/8"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przewód po obu stronach nie powinien ciągnąć korpusu pod kątem. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powodować nieszczelność dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego odcinka instalacji dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Najczęstsze błędy przy doborze BSP 5/8"

Najczęstszy błąd to dobór części wyłącznie po oznaczeniu 5/8", bez potwierdzenia standardu BSP. Drugi problem to traktowanie złączki grodziowej jak zwykłego adaptera i montaż bez wykorzystania jej funkcji osadzenia w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego mocowania i cała jego praca przenosi się na grodziówkę. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurę. W instalacji pracującej w drganiach trzeba przewidzieć dodatkowe podparcie po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch przewodu, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić mniejszą złączkę grodziową BSP 1/2" albo większą złączkę grodziową BSP 3/4". Jeżeli potrzebny jest wariant o podwyższonej odporności korozyjnej, można porównać złączkę grodziową BSP 3/4" stal nierdzewna.

FAQ

Czy złączka grodziowa BSP 5/8" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 5/8"?

Produkt ma gwint 5/8" BSP po obu stronach.

Czy złączka BSP 5/8" jest redukcją?

Nie. Obie strony mają ten sam gwint 5/8" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa BSP 5/8"?

Ciśnienie pracy wynosi 250 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza BSP w tej złączce?

BSP to calowy gwint rurowy stosowany w hydraulice. Przy doborze trzeba potwierdzić standard BSP, ponieważ podobne wizualnie gwinty calowe nie muszą być ze sobą zgodne.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 5/8"?

Przed zakupem należy sprawdzić gwint 5/8" BSP po obu stronach, ciśnienie pracy 250 bar, długość 67 mm, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
