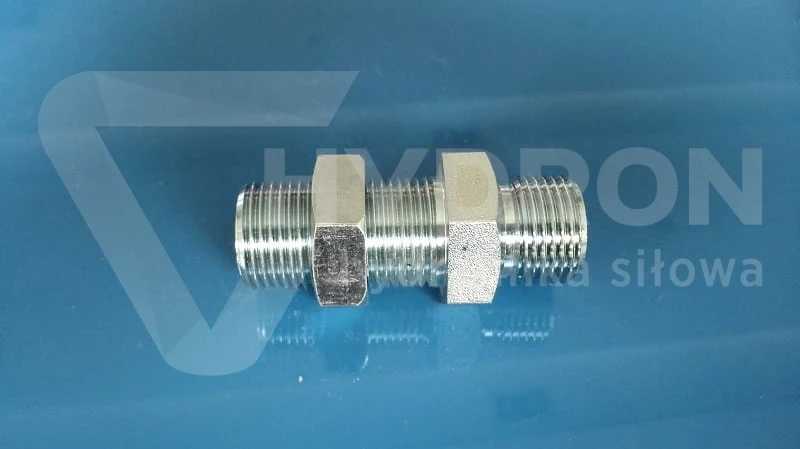

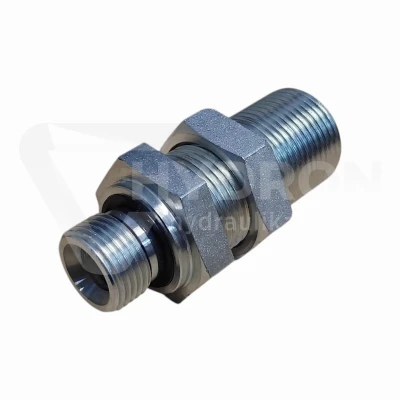

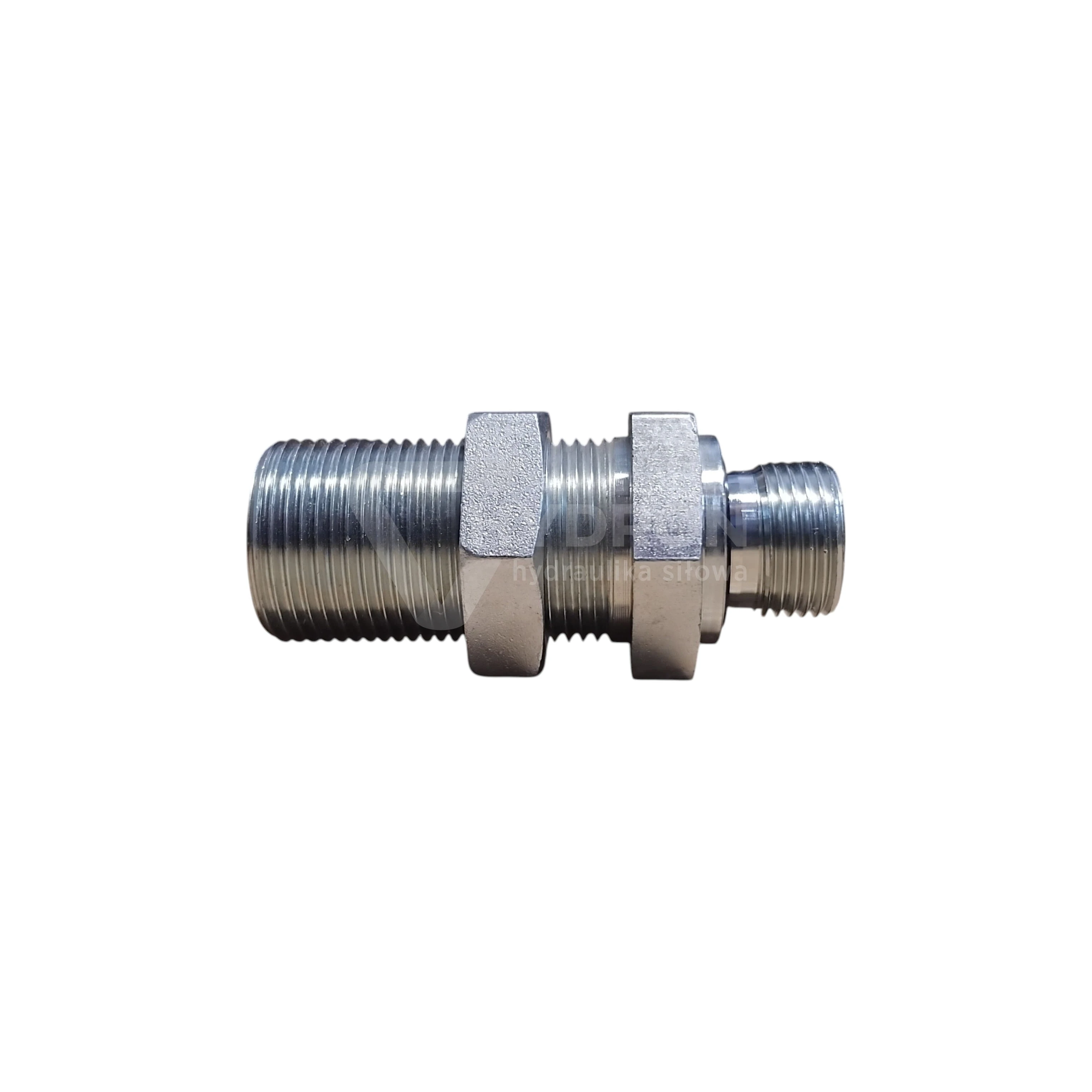

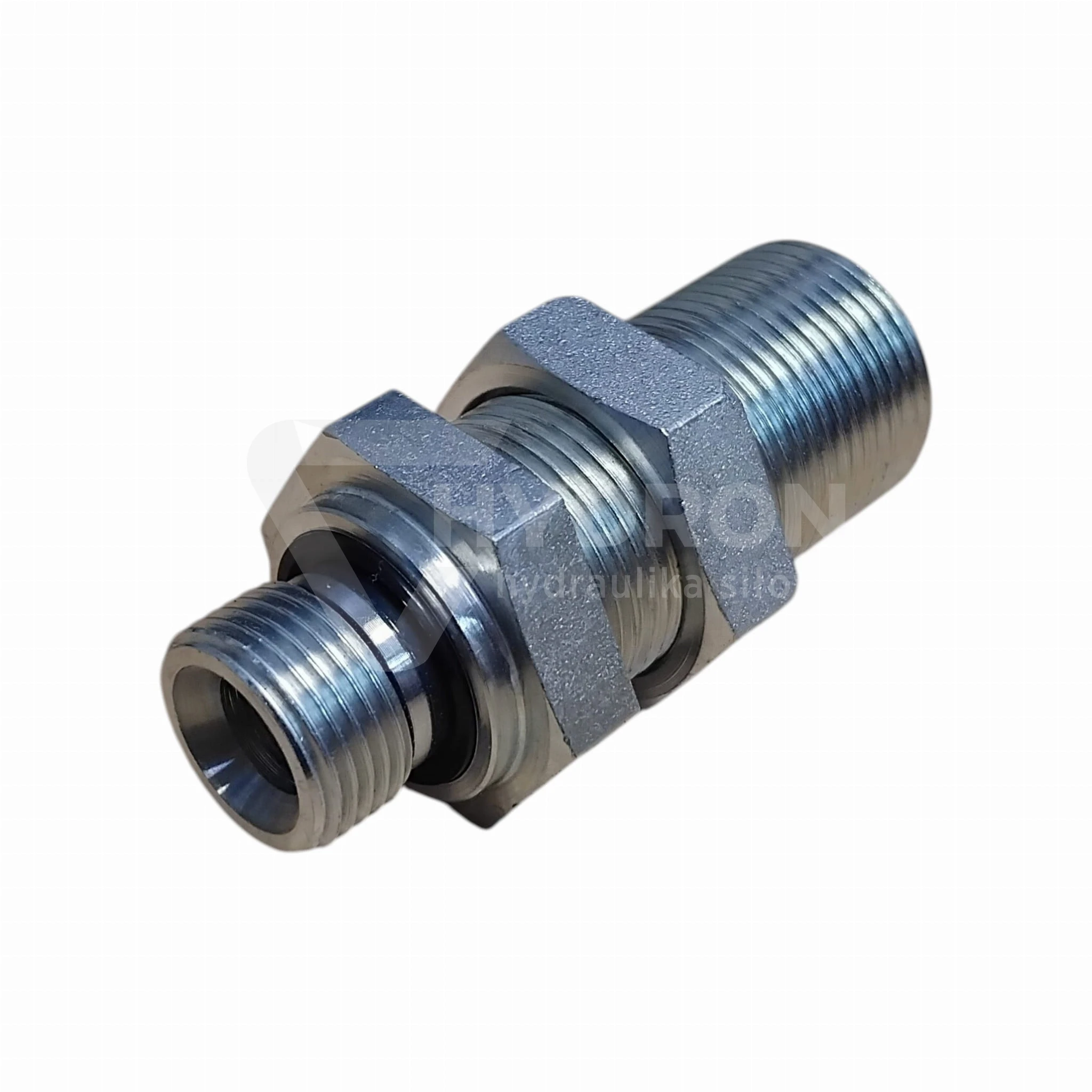

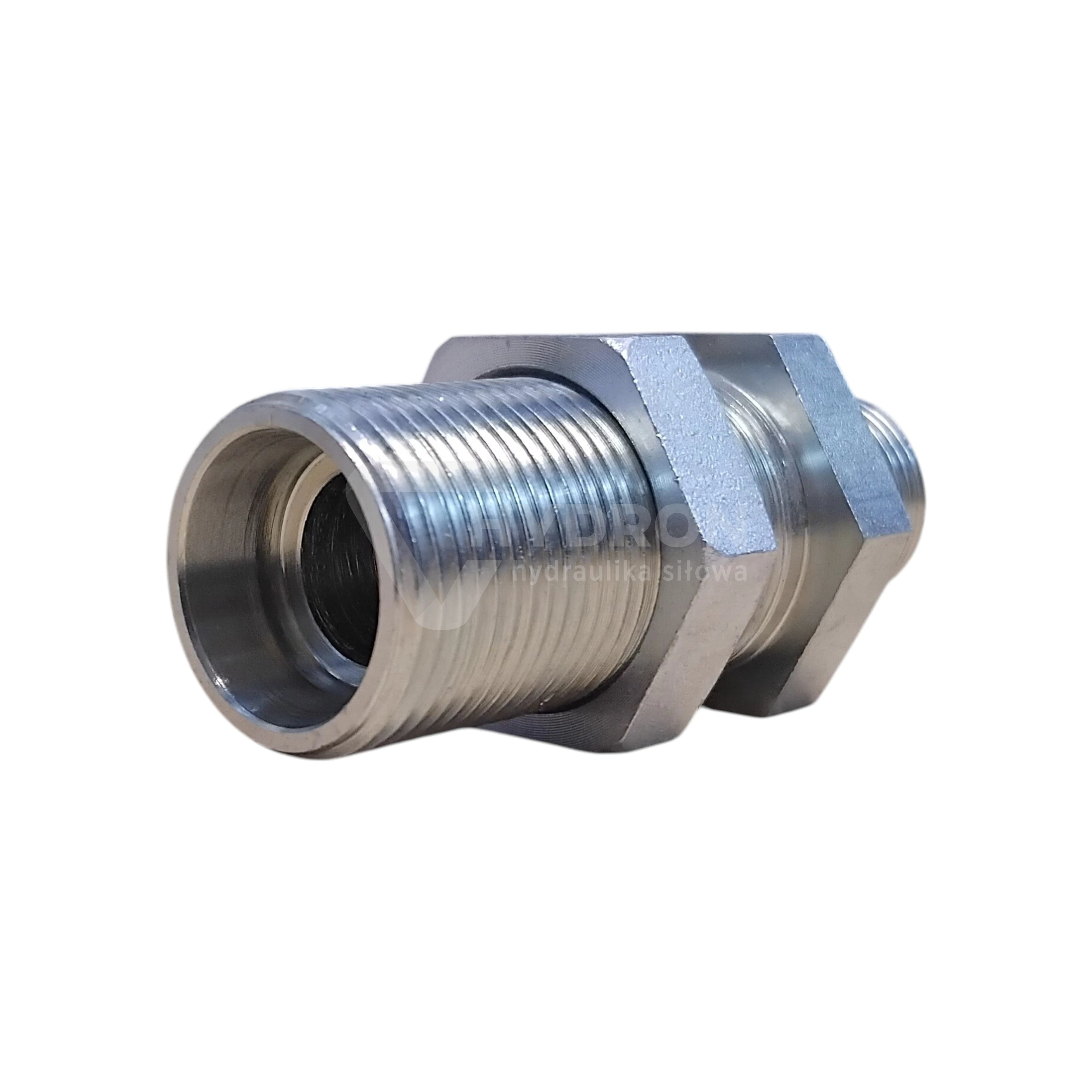

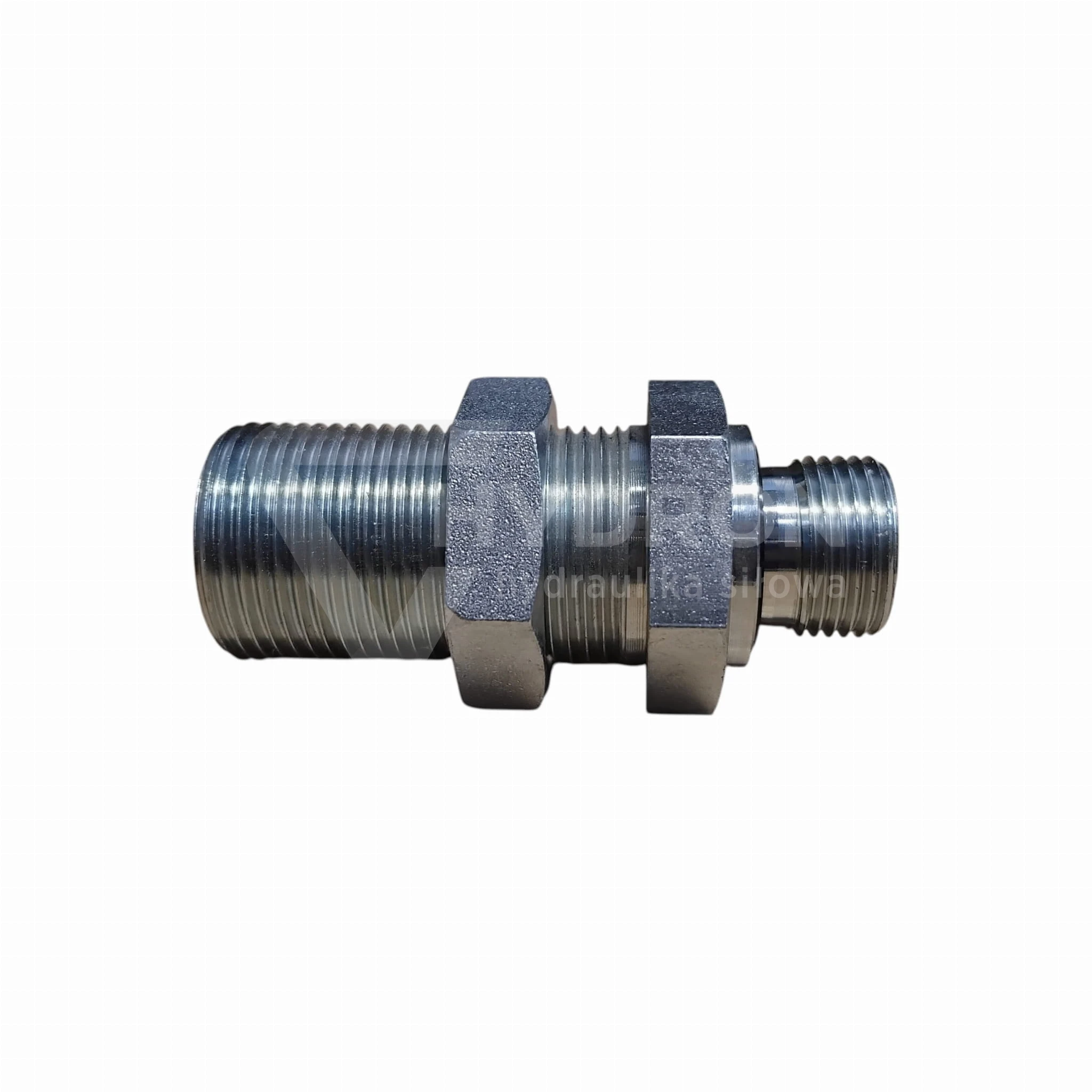

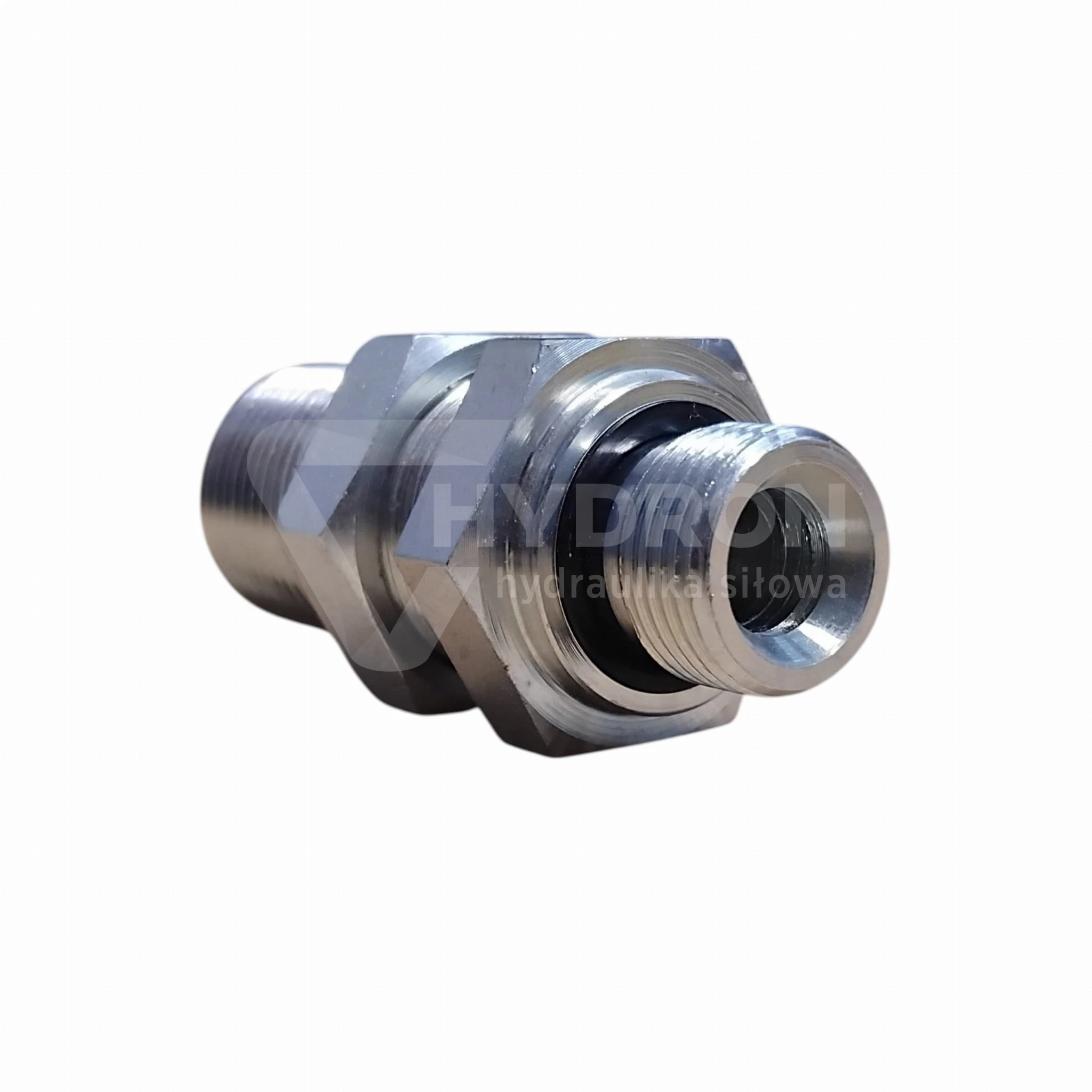

Złączka grodziowa 1"ED / M30x2,0 22L

Złączka grodziowa 1"ED / M30x2,0 22L jest elementem przeznaczonym do wykonania przejścia hydraulicznego przez panel, gródź, płytę montażową, ramę lub inną część konstrukcyjną maszyny. Po jednej stronie znajduje się gwint calowy 1" BSP, po drugiej stronie gwint metryczny M30x2 w serii 22L. Taki układ stosuje się wtedy, gdy instalacja hydrauliczna musi zostać przeprowadzona przez przegrodę i jednocześnie osadzona w stabilnym punkcie, a nie prowadzona luźno przez otwór. Długość całkowita złączki wynosi 72 mm, a ciśnienie pracy podane dla produktu to 160 bar.

Dane techniczne produktu

• Produkt: złączka grodziowa 1"ED / M30x2,0 22L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa

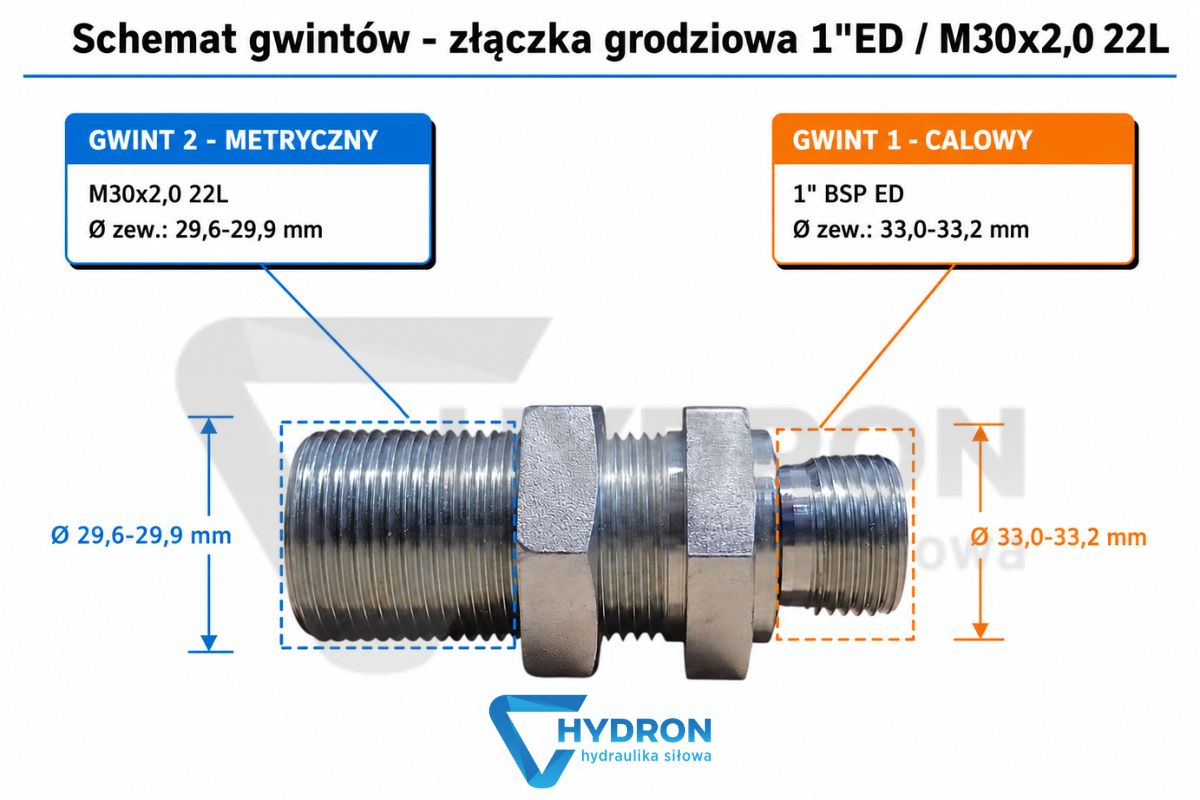

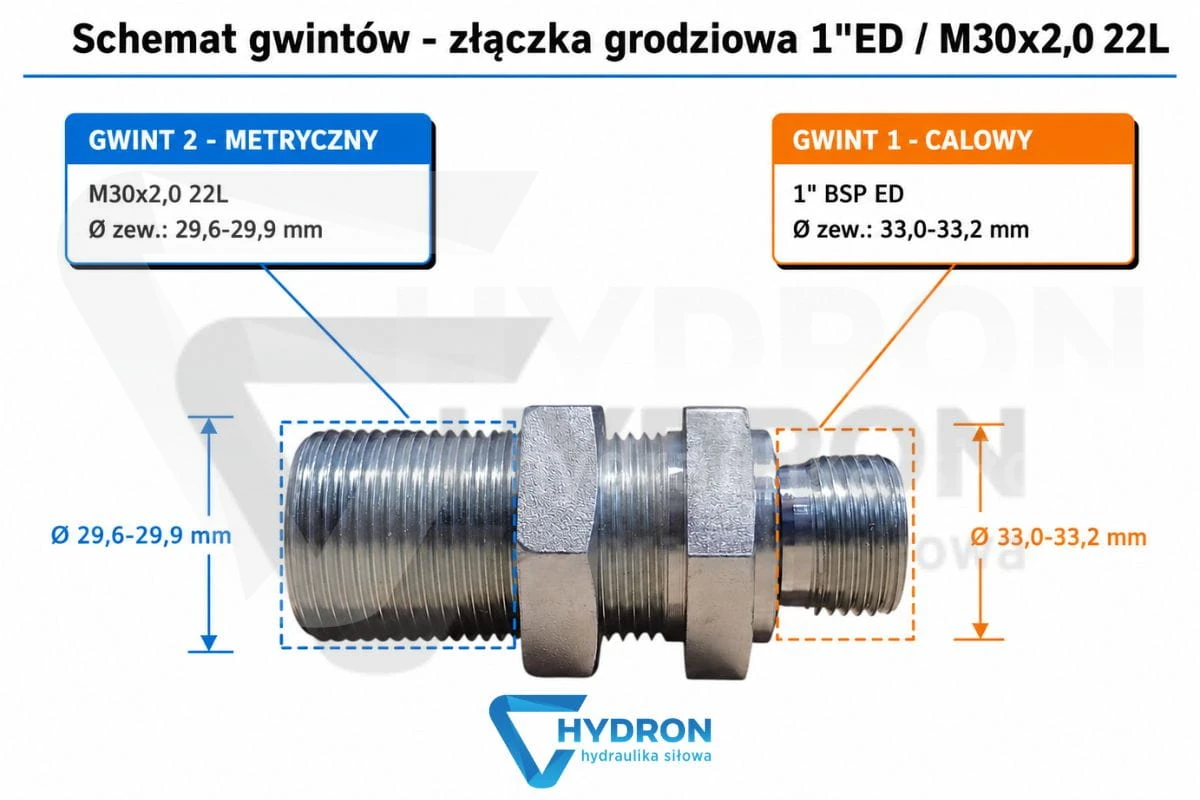

• Gwint 1: 1" BSP
• Wymiar gwintu 1: 33,0-33,2 mm zewnętrznie / 30,3-30,8 mm wewnętrznie
• Gwint 2: M30x2
• Wymiar gwintu 2: 29,6-29,9 mm zewnętrznie / 27,4-27,8 mm wewnętrznie
• Seria metryczna: 22L
• Gwint większy: 1" BSP
• Gwint mniejszy: M30x2
• Uszczelnienie strony BSP: ED, uszczelnienie elastomerowe
• Długość całkowita: 72 mm
• Ciśnienie pracy: 160 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: ZN-141-1 M30/1 1/M30
• Kod kreskowy EAN: 2000010017966

Złączka grodziowa 1"ED / M30x2 22L jako punkt przejścia przez konstrukcję

W maszynach roboczych przewód hydrauliczny często przechodzi przez blachę, wspornik lub panel serwisowy. Jeżeli w takim miejscu zastosuje się zwykłe połączenie bez stabilizacji, przewód może pracować na gwincie, ocierać się o krawędź albo przenosić drgania na element współpracujący. Złączka grodziowa 1"ED / M30x2 22L tworzy stały punkt przejścia, który ułatwia prowadzenie instalacji po obu stronach przegrody. Podobne produkty można znaleźć w kategorii złączki grodziowe calowo-metryczne BSP/M.

Gwint 1" BSP i M30x2 22L, co trzeba sprawdzić przed montażem

W tej złączce pracują dwa różne standardy gwintów. Gwint większy to 1" BSP, natomiast gwint mniejszy to M30x2. Strona M30x2 jest związana z serią 22L, dlatego nie należy dobierać elementu wyłącznie po średnicy gwintu. W praktyce serwisowej pomyłki zdarzają się szczególnie wtedy, gdy stara część jest zabrudzona, skorodowana albo była wcześniej dokręcana zbyt dużą siłą. Przed montażem trzeba potwierdzić standard BSP, gwint M30x2, serię 22L oraz typ elementu współpracującego po obu stronach przejścia.

ED po stronie BSP i szczelność połączenia

Oznaczenie ED przy stronie BSP oznacza wykonanie z uszczelnieniem elastomerowym. To ważne, ponieważ w hydraulice siłowej połączenie nie zawsze uszczelnia się samym gwintem. Element współpracujący musi być zgodny z takim sposobem uszczelnienia. Jeżeli w układzie zastosuje się złączkę o podobnym gwincie, ale bez zgodnego uszczelnienia, połączenie może wyglądać poprawnie podczas skręcania, a mimo to zacząć przepuszczać olej po wzroście ciśnienia. Przy wymianie warto sprawdzić także stan powierzchni styku, czystość gwintu i ewentualne ślady wcześniejszych uszkodzeń.

Seria 22L po stronie metrycznej

Strona M30x2 pracuje w serii 22L. To oznacza, że po stronie metrycznej należy dobierać elementy zgodne z tym samym systemem. Przy instalacji rurowej mogą być potrzebne elementy dla rury 22L, na przykład nakrętka złączna M30x2 na rurkę 22L albo pierścień zacinający na rurkę 22L. Jeżeli instalacja nie wymaga strony calowej BSP, warto porównać ten produkt z rozwiązaniem w pełni metrycznym, takim jak złączka grodziowa M30x2 22L.

Kiedy nie stosować złączki grodziowej jako zwykłej redukcji

Złączka grodziowa 1"ED / M30x2 22L nie jest zwykłą redukcją gwintów. Jej funkcją jest także montaż przez przegrodę. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, siłownika, rozdzielacza, zaworu lub bloku hydraulicznego, trzeba sprawdzić, czy potrzebna jest grodziówka, czy typowa przyłączka korpusowa. Do takich zastosowań służą zwykle przyłączki proste hydrauliczne, dobrane do konkretnego gniazda i sposobu uszczelnienia. Zastosowanie grodziówki poza jej funkcją może utrudnić montaż i zwiększyć ryzyko nieszczelności.

Długość 72 mm i znaczenie miejsca montażu

Długość całkowita 72 mm jest istotna przy montażu w panelu lub grubszej przegrodzie. Przed zakupem warto sprawdzić nie tylko gwinty, ale również grubość elementu, przez który ma przechodzić złączka, miejsce na dokręcenie przeciwnakrętki oraz dostęp serwisowy po obu stronach. Jeżeli po montażu dostęp do złączki będzie ograniczony, każda pomyłka przy doborze gwintu, serii lub uszczelnienia wydłuży naprawę. Przy większych przyłączach, takich jak 1" BSP i M30x2, ważne jest też to, aby przewód nie wymuszał położenia złączki.

Przewód nie może ciągnąć grodziówki

Przy przejściach grodziowych częstym problemem nie jest sama złączka, lecz źle poprowadzony przewód. Zbyt krótki wąż, niewłaściwy kąt końcówki albo sztywna rura ustawiona pod naprężeniem mogą przenosić siły na gwint i uszczelnienie. Po kilku cyklach pracy maszyny może pojawić się wyciek, mimo że część była dobrana prawidłowo. Jeżeli przewód ma zostać wykonany od podstaw, dobrym rozwiązaniem są przewody hydrauliczne na wymiar, przygotowane pod realny przebieg instalacji.

Co sprawdzić, gdy złączka przecieka po wymianie

Jeżeli nowa złączka grodziowa po montażu przepuszcza olej, nie zawsze oznacza to wadę elementu. Przyczyną może być uszkodzony gwint, zły typ uszczelnienia, niedopasowana seria 22L, zabrudzona powierzchnia styku albo przewód pracujący pod naprężeniem. Nie warto ratować takiego połączenia nadmiernym dokręcaniem. Może to uszkodzić gwint, zdeformować element współpracujący lub pogorszyć warunki uszczelnienia. Przy układach, w których problem pojawia się dopiero pod obciążeniem, pomocne są manometry hydrauliczne, które pozwalają ocenić rzeczywiste ciśnienie pracy.

Ochrona i mocowanie przewodu przy przejściu przez panel

Przejście przez panel lub ramę często znajduje się blisko krawędzi konstrukcji. Złączka stabilizuje punkt podłączenia, ale nie zabezpiecza całej trasy przewodu. Jeżeli wąż może ocierać się o stalową krawędź, osłonę lub element ruchomy, warto zastosować osłony spiralne na węże hydrauliczne. Przy instalacjach rurowych trzeba dodatkowo zaplanować podparcie rury po obu stronach grodzi. Do tego służą uchwyty i obejmy do rur oraz przewodów, które zmniejszają drgania i odciążają złączkę.

Produkty do porównania przy identyfikacji części

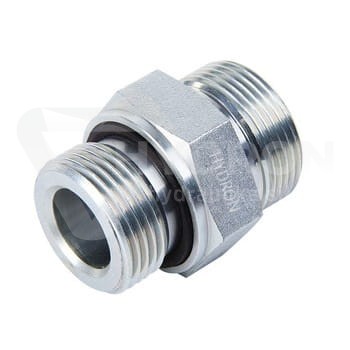

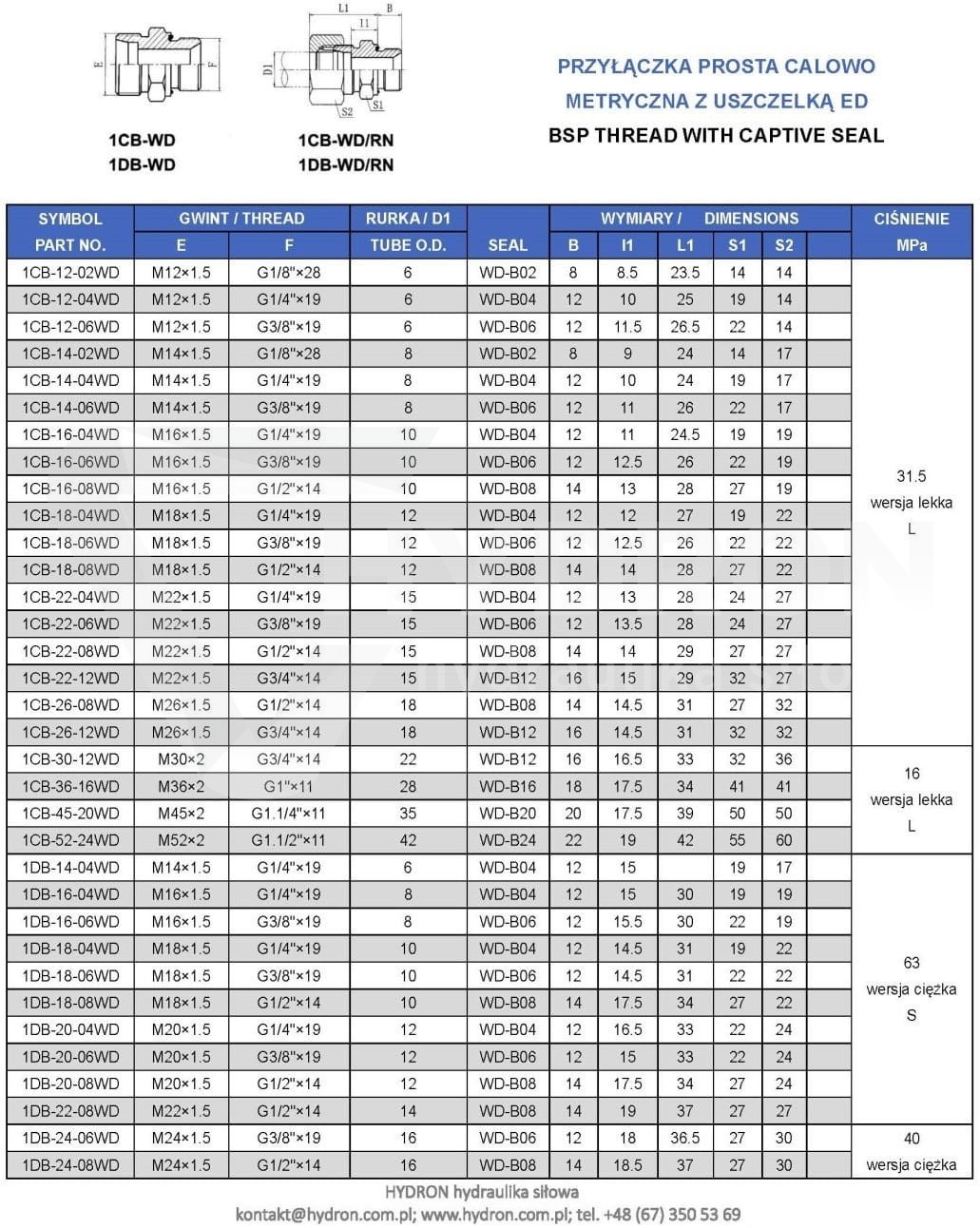

Przy naprawie maszyny stary element często nie ma czytelnego oznaczenia. Wtedy warto porównać kilka części zbliżonych wymiarowo. Do tej złączki jako produkt powiązany można dobrać przyłączkę prostą ED 1/M30x2 22L albo złączkę / przyłączkę 1"/M30x2 22L. Jeżeli połączenie wymaga dodatkowego uszczelnienia śrubowego, w niektórych układach przydatna może być również podkładka miedziana CU 30x36x1,5, o ile pasuje do konkretnego typu montażu.

Pomoc Hydron przy doborze złączki grodziowej 1"ED

Przy doborze złączki grodziowej 1"ED / M30x2 22L najlepiej podać oba gwinty, serię metryczną, długość elementu, ciśnienie pracy i miejsce montażu w maszynie. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, uszczelnienia i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka 1"ED / M30x2 22L, przyłączka prosta ED czy wariant całkowicie metryczny M30x2 22L, warto zweryfikować część przed zakupem. To ogranicza ryzyko pomyłki i skraca czas naprawy instalacji.

Faq

Czy złączka grodziowa 1"ED / M30x2 22L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, płytę montażową, ramę lub element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 1"ED / M30x2 22L?

Produkt ma gwint 1" BSP po stronie calowej oraz gwint metryczny M30x2 w serii 22L.

Który gwint jest większy w tej złączce?

Gwint większy to 1" BSP, a gwint mniejszy to M30x2. Przed montażem trzeba sprawdzić oba standardy, ponieważ produkt łączy gwint calowy z metrycznym.

Co oznacza ED przy gwincie 1" BSP?

ED oznacza uszczelnienie elastomerowe po stronie BSP. Element współpracujący powinien być zgodny z takim sposobem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 160 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Jaka jest długość całkowita złączki?

Długość całkowita złączki wynosi 72 mm.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu albo rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1"ED / M30x2 22L?

Przed zakupem należy sprawdzić gwint 1" BSP, gwint M30x2, serię 22L, długość 72 mm, ciśnienie pracy, uszczelnienie ED oraz miejsce montażu w panelu lub grodzi.
